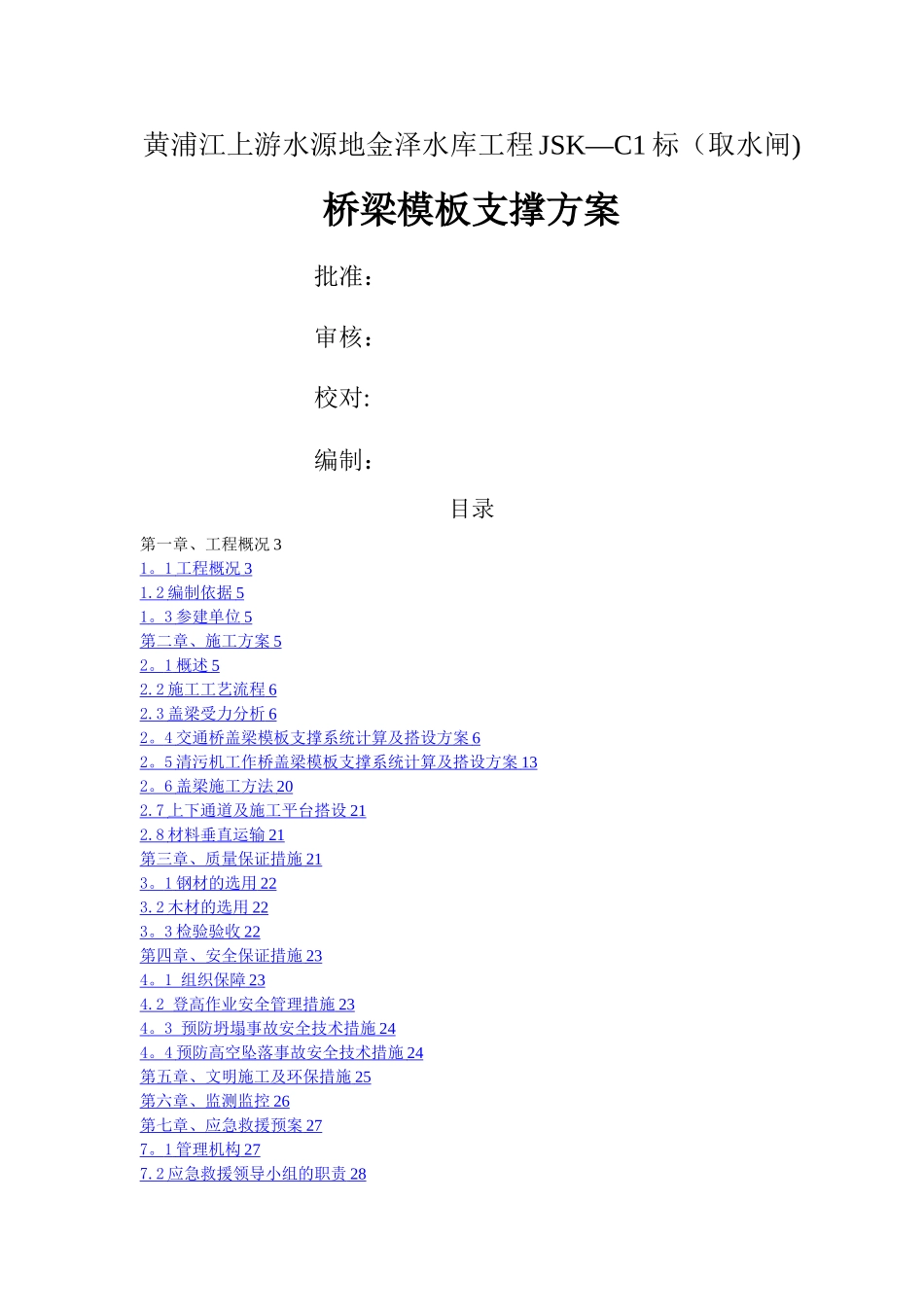

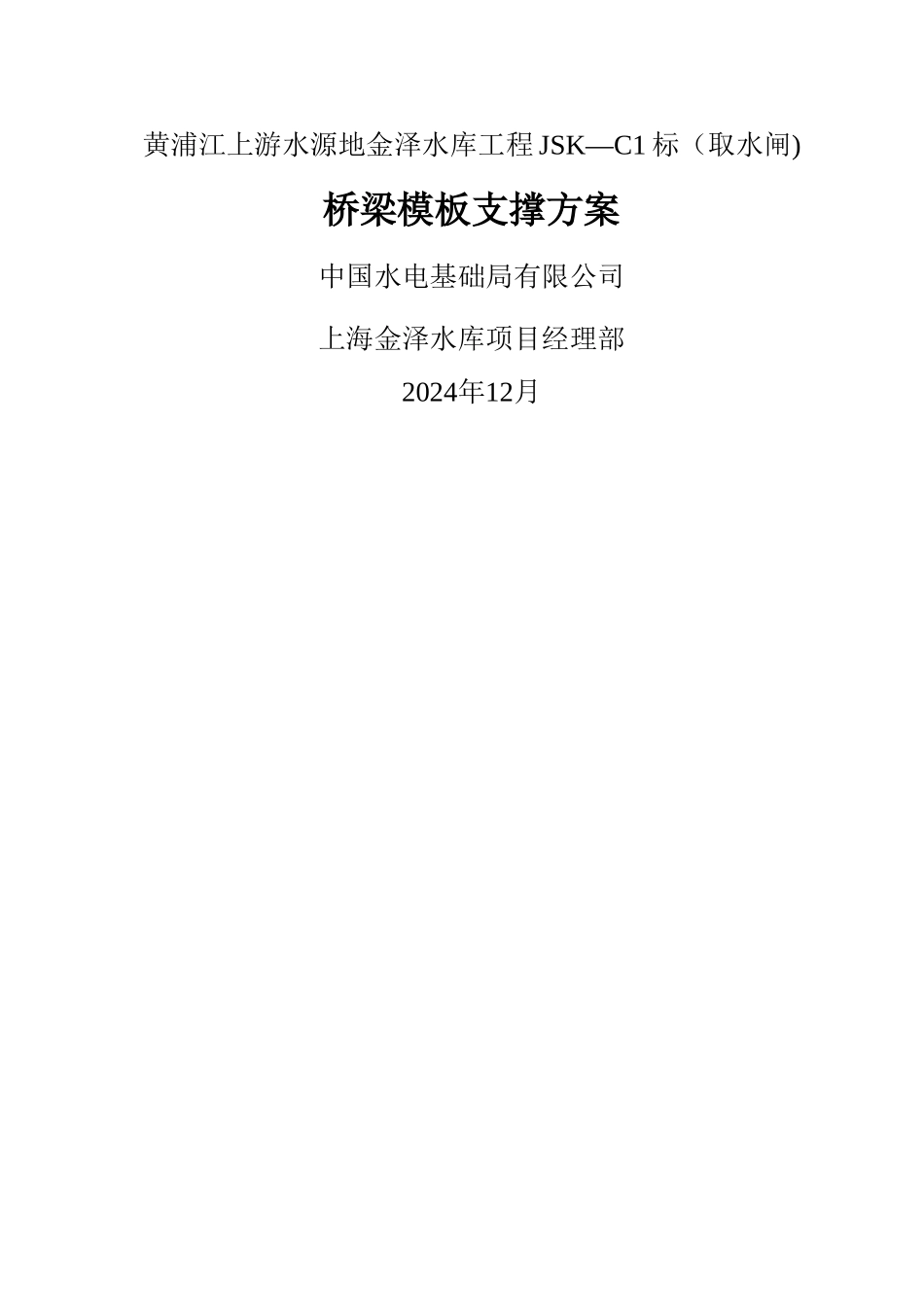

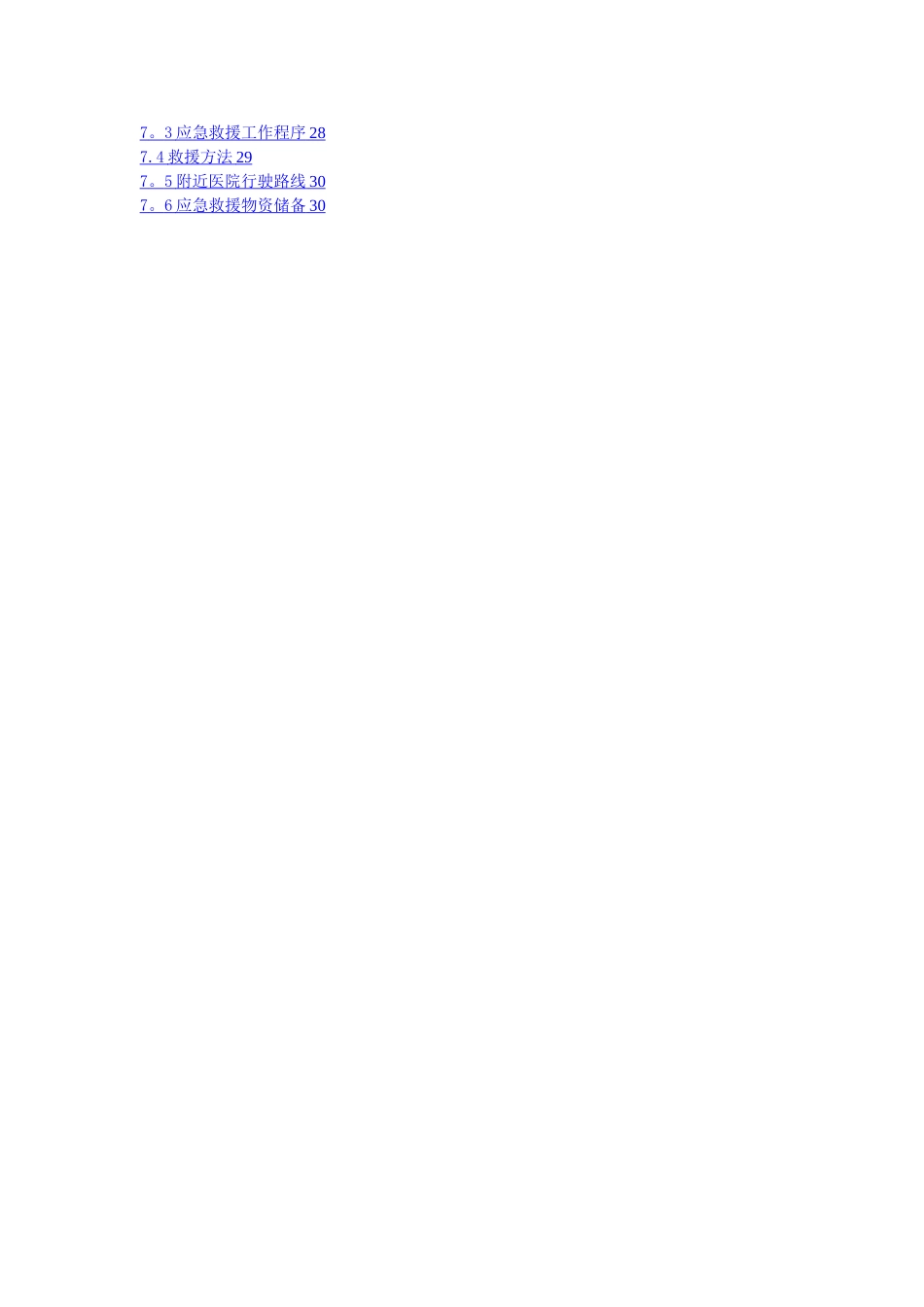

黄浦江上游水源地金泽水库工程 JSK—C1 标（取水闸)桥梁模板支撑方案中国水电基础局有限公司上海金泽水库项目经理部2024年12月黄浦江上游水源地金泽水库工程 JSK—C1 标（取水闸)桥梁模板支撑方案批准：审核：校对:编制：目录第一章、工程概况 31 。 1 工程概况 3 1.2 编制依据 5 1 。 3 参建单位 5 第二章、施工方案 5 2 。 1 概述 5 2.2 施工工艺流程 6 2.3 盖梁受力分析 6 2 。 4 交通桥盖梁模板支撑系统计算及搭设方案 6 2 。 5 清污机工作桥盖梁模板支撑系统计算及搭设方案 13 2 。 6 盖梁施工方法 20 2.7 上下通道及施工平台搭设 21 2.8 材料垂直运输 21 第三章、质量保证措施 21 3 。 1 钢材的选用 22 3.2 木材的选用 22 3 。 3 检验验收 22 第四章、安全保证措施 23 4 。 1 组织保障 23 4.2 登高作业安全管理措施 23 4 。 3 预防坍塌事故安全技术措施 24 4 。 4 预防高空坠落事故安全技术措施 24 第五章、文明施工及环保措施 25 第六章、监测监控 26 第七章、应急救援预案 27 7 。 1 管理机构 27 7.2 应急救援领导小组的职责 28 7 。 3 应急救援工作程序 28 7.4 救援方法 29 7 。 5 附近医院行驶路线 30 7 。 6 应急救援物资储备 30 第一章、工程概况1。1 工程概况金泽水库 JSK-C1 标位于青浦区金泽镇,为金泽水库工程取水闸部分。该标段桥梁包括清污机工作桥、防汛通道交通桥和水文测亭引桥.1。1。1 清污机工作桥桥梁总长 97.4m，共 5 跨，桥面最大宽度 9。50m（增加清污机皮带机区域)，其余桥面均为 7。00m 宽；其中：跨径：20.5m+20。5m+15。4m+20。5m+20.5m=97.4m. 1、采纳桩基础，直径均为 800mm 的钻孔灌注桩，均按摩擦桩设计；2、2P01、2P02、2P03、2P04 为桥墩。 2P01 和 2P04 承台底标高—0。50m，高度 1m；2P02、2P03 承台底标高-3。00m、高度 1m。砼强度等级均为C30；3、2P01、2P04 墩柱高度 4。965m，2P02、2P03 墩柱高度为 7。465m，直径为 800mm,砼强度等级均为 C40；4、2C00、2C05 为桥台，长度 7.00m、宽度 1.60m，底标高为 4。850m。砼强度等级为 C30；5、钢筋砼盖梁，底标高为 5。465m,砼强度等级均为 C40;6、桥面主桥桥面设双向 2％横坡，桥面为预制空心板梁+10cmC50 砼铺装+三涂FYT—1 型防水涂料+粗粒式沥青砼 5cm+细粒式沥青砼 4cm（砼强度等级C50...
