桥梁满堂式碗扣支架现浇施工方案

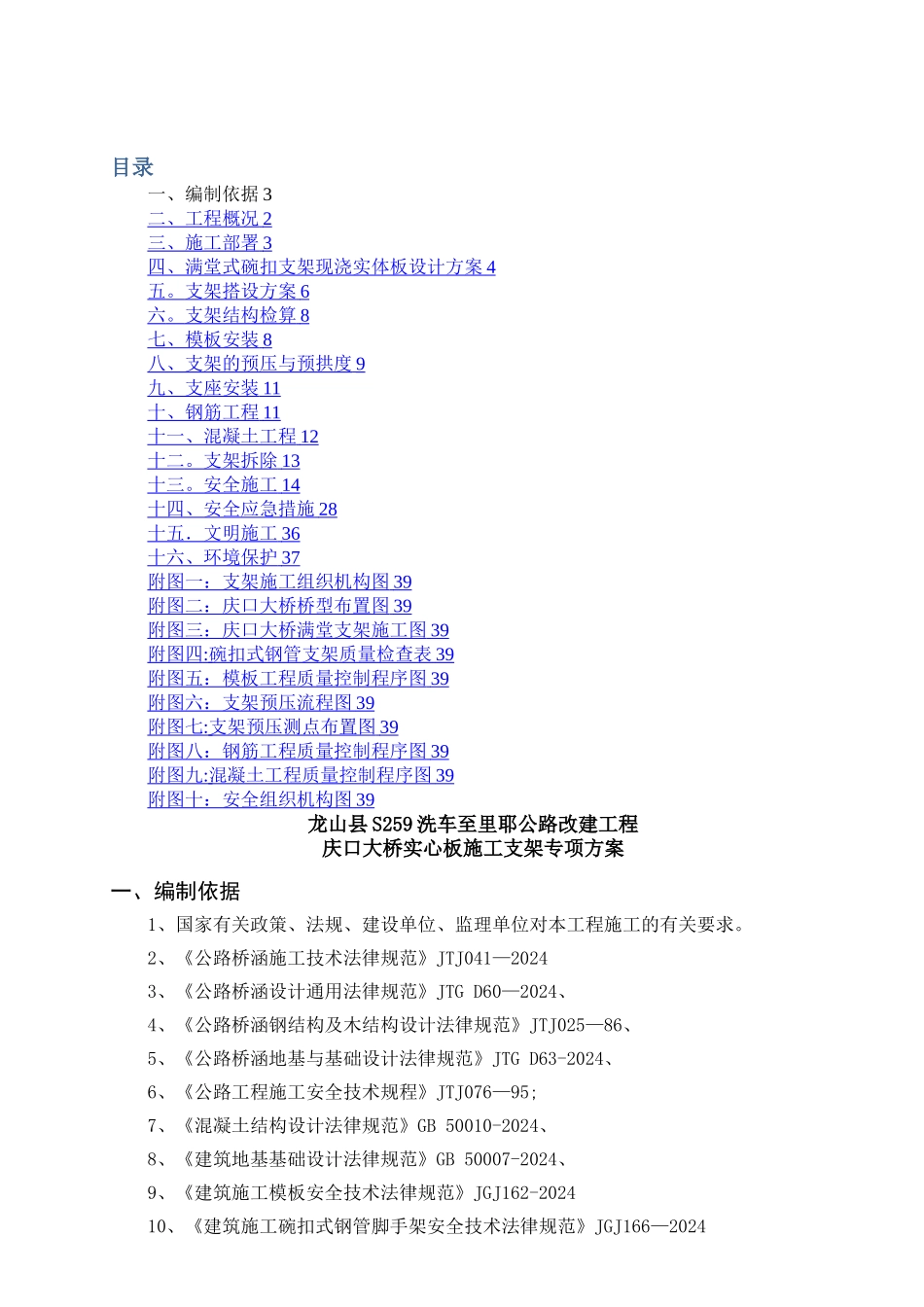

目录一、编制依据 3二、工程概况 2 三、施工部署 3 四、满堂式碗扣支架现浇实体板设计方案 4 五 。 支架搭设方案 6 六 。 支架结构检算 8 七、模板安装 8 八、支架的预压与预拱度 9 九、支座安装 11 十、钢筋工程 11 十一、混凝土工程 12 十二 。 支架拆除 13 十三 。 安全施工 14 十四、安全应急措施 28 十五．文明施工 36 十六、环境保护 37 附图一：支架施工组织机构图 39 附图二：庆口大桥桥型布置图 39 附图三：庆口大桥满堂支架施工图 39 附图四 : 碗扣式钢管支架质量检查表 39 附图五：模板工程质量控制程序图 39 附图六：支架预压流程图 39 附图七 : 支架预压测点布置图 39 附图八：钢筋工程质量控制程序图 39 附图九 : 混凝土工程质量控制程序图 39 附图十：安全组织机构图 39 龙山县 S259 洗车至里耶公路改建工程庆口大桥实心板施工支架专项方案一、编制依据1、国家有关政策、法规、建设单位、监理单位对本工程施工的有关要求。2、《公路桥涵施工技术法律规范》JTJ041—20243、《公路桥涵设计通用法律规范》JTG D60—2024、4、《公路桥涵钢结构及木结构设计法律规范》JTJ025—86、5、《公路桥涵地基与基础设计法律规范》JTG D63-2024、6、《公路工程施工安全技术规程》JTJ076—95;7、《混凝土结构设计法律规范》GB 50010-2024、8、《建筑地基基础设计法律规范》GB 50007-2024、9、《建筑施工模板安全技术法律规范》JGJ162-202410、《建筑施工碗扣式钢管脚手架安全技术法律规范》JGJ166—202411、《建筑施工脚手架有用手册》中国建筑工业出版社12、《路桥施工计算手册》人民交通出版社.13、现场勘察和讨论所获得的资料，以及相关补充资料;我单位施工类似工程项目的能力和技术装备水平.二、工程概况1、地形地貌庆口大桥位于龙山县庆口村境内，呈南西向横跨于贾市河之上，距隆头镇约1。5Km。桥位场地属于河流沟谷地貌,河谷呈“U”型，支架所处洗车河岸谷坡为高约 30m的斜坡，坡角 35～40°，地面标高 267.2～269。7m，地形坡向与岩层倾向相反为逆向坡，构成有利组合,稳定性好，因地形较陡,注意小型倒塌不良地质作用。2、气象、水文区内为亚热带季风湿润气候，最高气温 40．2℃，支架施工期 5 ~7 月为雨季.地下水富水性弱，不给来源为河水和大气降水，地下水稳定埋深 0~8。5m，标高为252m 左右，地下水对基础施工影响较小，根据水质分析结果,地下水腐蚀等...
