桥梁盖梁施工方案

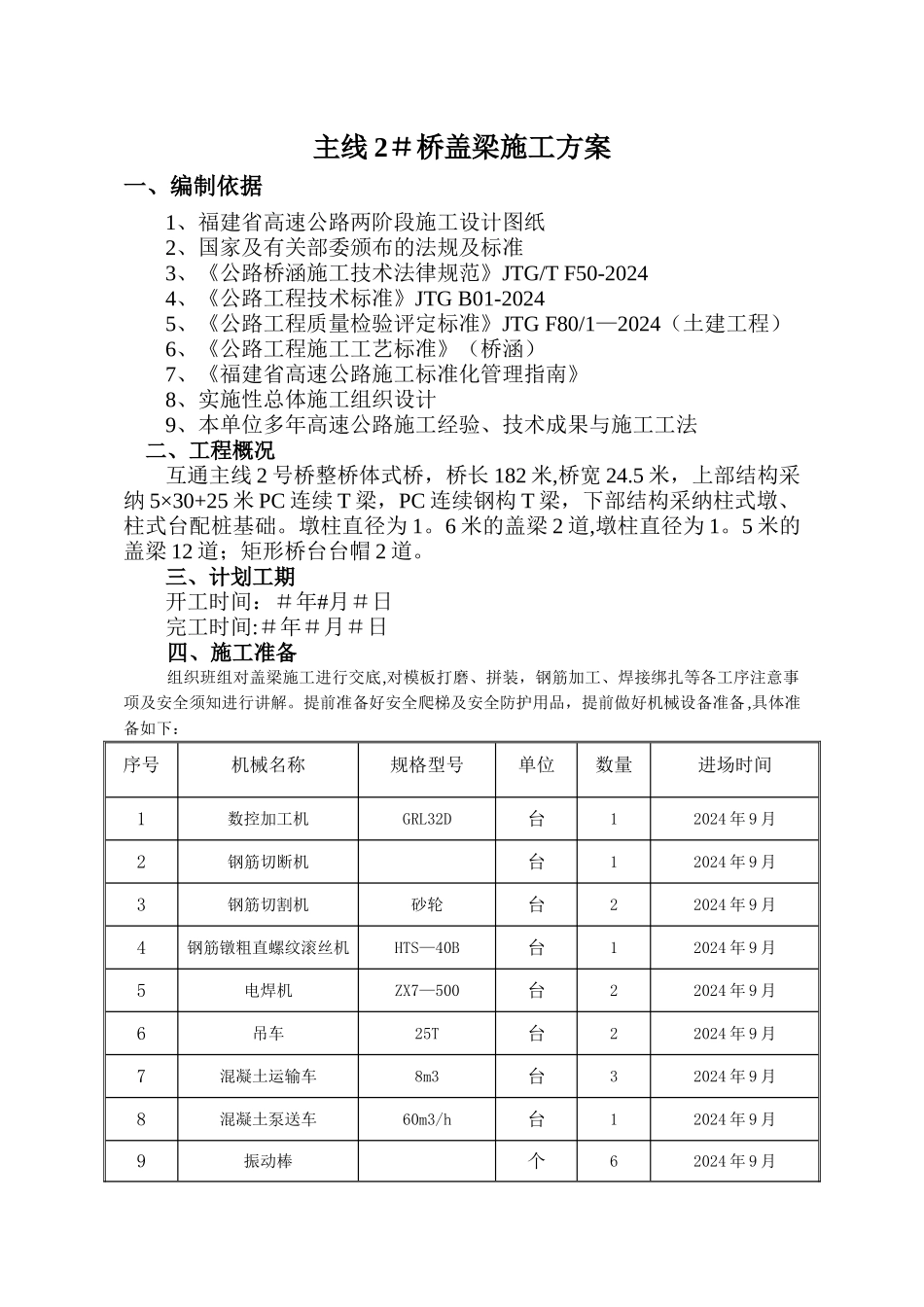

主线 2＃桥盖梁施工方案一、编制依据1、福建省高速公路两阶段施工设计图纸2、国家及有关部委颁布的法规及标准3、《公路桥涵施工技术法律规范》JTG/T F50-20244、《公路工程技术标准》JTG B01-20245、《公路工程质量检验评定标准》JTG F80/1—2024（土建工程）6、《公路工程施工工艺标准》（桥涵）7、《福建省高速公路施工标准化管理指南》8、实施性总体施工组织设计9、本单位多年高速公路施工经验、技术成果与施工工法 二、工程概况互通主线 2 号桥整桥体式桥，桥长 182 米,桥宽 24.5 米，上部结构采纳 5×30+25 米 PC 连续 T 梁，PC 连续钢构 T 梁，下部结构采纳柱式墩、柱式台配桩基础。墩柱直径为 1。6 米的盖梁 2 道,墩柱直径为 1。5 米的盖梁 12 道；矩形桥台台帽 2 道。三、计划工期开工时间：＃年#月＃日完工时间:＃年＃月＃日四、施工准备组织班组对盖梁施工进行交底,对模板打磨、拼装，钢筋加工、焊接绑扎等各工序注意事项及安全须知进行讲解。提前准备好安全爬梯及安全防护用品，提前做好机械设备准备,具体准备如下：序号机械名称规格型号单位数量进场时间1数控加工机GRL32D台12024 年 9 月2钢筋切断机台12024 年 9 月3钢筋切割机砂轮台22024 年 9 月4钢筋镦粗直螺纹滚丝机HTS—40B台12024 年 9 月5电焊机ZX7—500台22024 年 9 月6吊车25T台22024 年 9 月7混凝土运输车8m3台32024 年 9 月8混凝土泵送车60m3/h台12024 年 9 月9振动棒个62024 年 9 月序号机械名称规格型号单位数量进场时间10发电机组250KW组12024 年 9 月11试验设备套12024 年 9 月12测量仪器套12024 年 9 月五、盖梁施工盖梁施工工序:测量、放样→安装钢棒→搭设贝雷片及槽钢→支底模→钢筋制作、安装→侧模安装→混凝土浇筑→拆模、养护.1、墩柱顶凿毛待墩柱混凝土达到设计强度的 75％以上后，对墩柱顶进行凿毛处理,凿除顶部的水泥砂浆和松弱层,凿毛至新奇混凝土，并用空压机吹洁净.2、测量放样利用全站仪根据设计所给导线控制点测定墩顶中心位置，为保证盖梁轴线位置准确，在装底模时要检查盖梁中心线是否准确,底板标高是否符合要求.为方便盖梁底模的安装，墩柱在浇注混凝土时，顶标高比设计高3cm 左右.3、模板支架、底模的制作与安装盖梁施工支承平台采纳在两墩柱上各穿一根 3m 长 φ100mm 钢棒，上面采纳单层两排上下加强型贝雷梁（标准贝雷片规格:3000cm＊1500cm，加强弦杆高度 10cm)连接...
