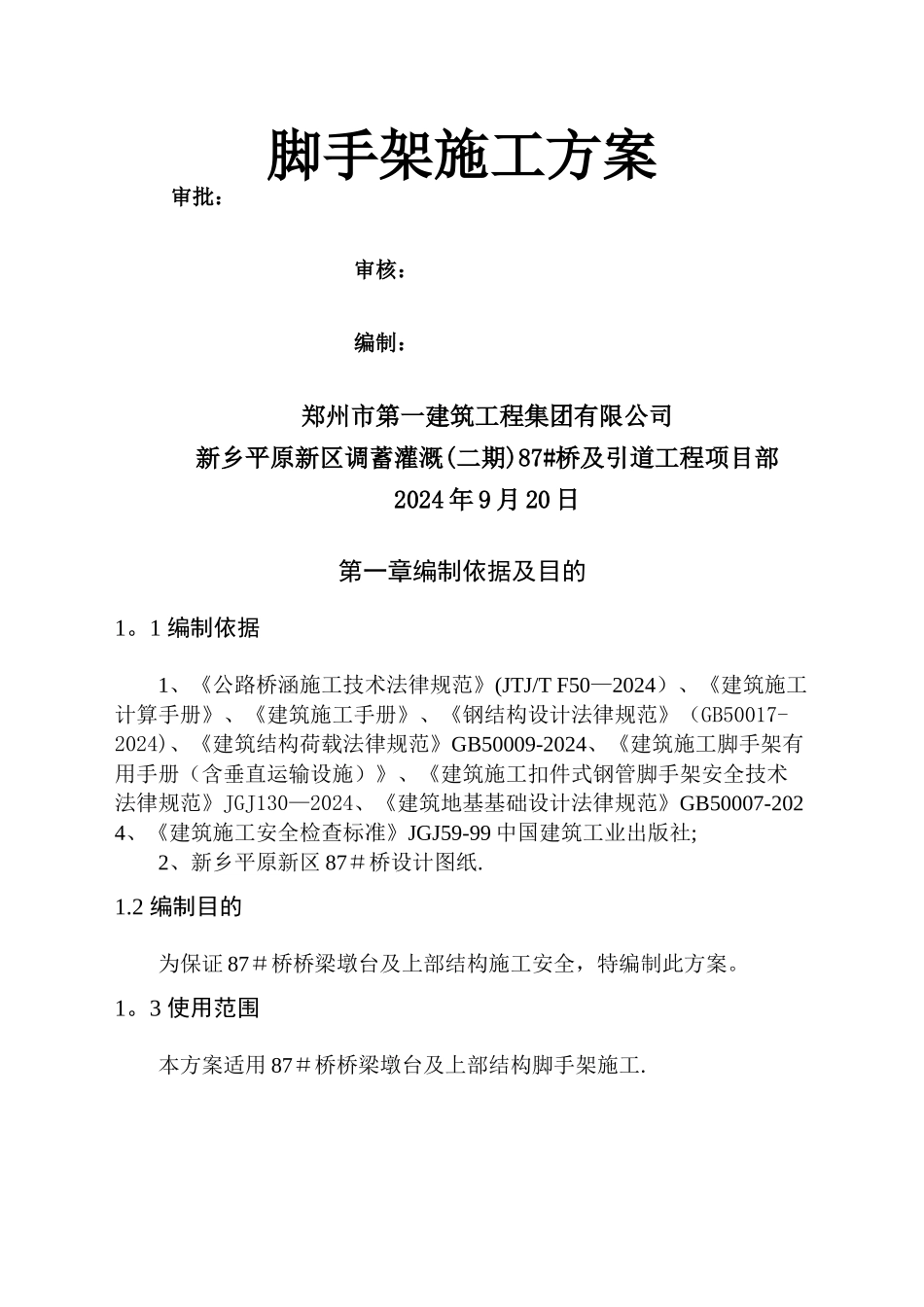

桥梁脚手架施工方案

脚手架施工方案审批： 审核： 编制：郑州市第一建筑工程集团有限公司新乡平原新区调蓄灌溉(二期)87#桥及引道工程项目部2024 年 9 月 20 日第一章编制依据及目的1。1 编制依据1、《公路桥涵施工技术法律规范》(JTJ/T F50—2024）、《建筑施工计算手册》、《建筑施工手册》、《钢结构设计法律规范》（GB50017-2024)、《建筑结构荷载法律规范》GB50009-2024、《建筑施工脚手架有用手册（含垂直运输设施）》、《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130—2024、《建筑地基基础设计法律规范》GB50007-2024、《建筑施工安全检查标准》JGJ59-99 中国建筑工业出版社;2、新乡平原新区 87＃桥设计图纸.1.2 编制目的为保证 87＃桥桥梁墩台及上部结构施工安全，特编制此方案。1。3 使用范围本方案适用 87＃桥桥梁墩台及上部结构脚手架施工.第二章工程概况2。1 工程概况新乡平原新区 87＃桥工程全长 54 米，采纳钢筋混凝土现浇箱梁.1、桥梁名称:新乡平原新区 87＃桥2、跨径:15M+18M+15M 跨径。3、基础：为直径 1。2m 的混凝土灌注桩 24 根；4、桥墩：2 个 1.2 米＊27。5 米薄壁墙身；4、桥台:采纳台式盖梁；5、桥梁:现浇箱梁 48 米＊27 米；2。2 地质条件1、地形地貌本公路桥位于平原新区华山路上2、底层岩性地质概况根据地质调查:地层主要为粉土及砂土3、地质构造测段无断层通过2。3 不良地质和特别岩土桥区范围内无不良地质及特别岩土。第三章脚手架方案选择本工程考虑到施工工期、质量、安全和合同要求，故在选择方案时，应充分考虑以下几点：1、架体的结构设计,力求做到结构要安全可靠,造价经济合理.2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。3、选用材料时，力求做到常见通用、可周转利用,便于保养维修。4、结构选型时,力求做到受力明确，构造措施到位,升降搭拆方便，便于检查验收;5、结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采纳以下脚手架方案：钢管落地式脚手架。第四章脚手架材料选择l、 钢管落地脚手架,选用外径 48mm，壁厚 3mm，钢材强度等级 Q235,钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，方可在施工中使用.2、本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部《钢管脚手扣件标准》JGJ22—85 的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷,扣件的规格应...
