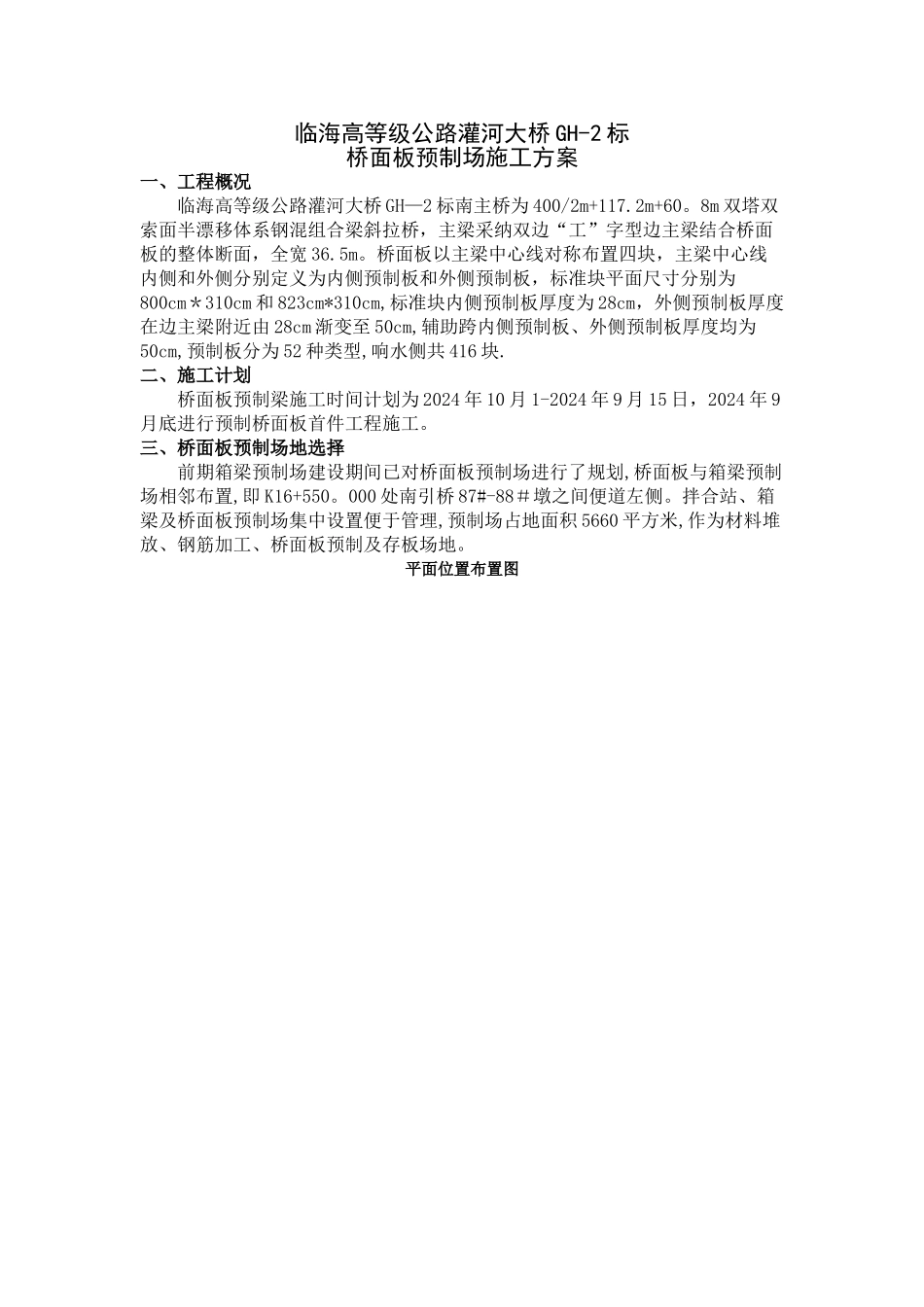

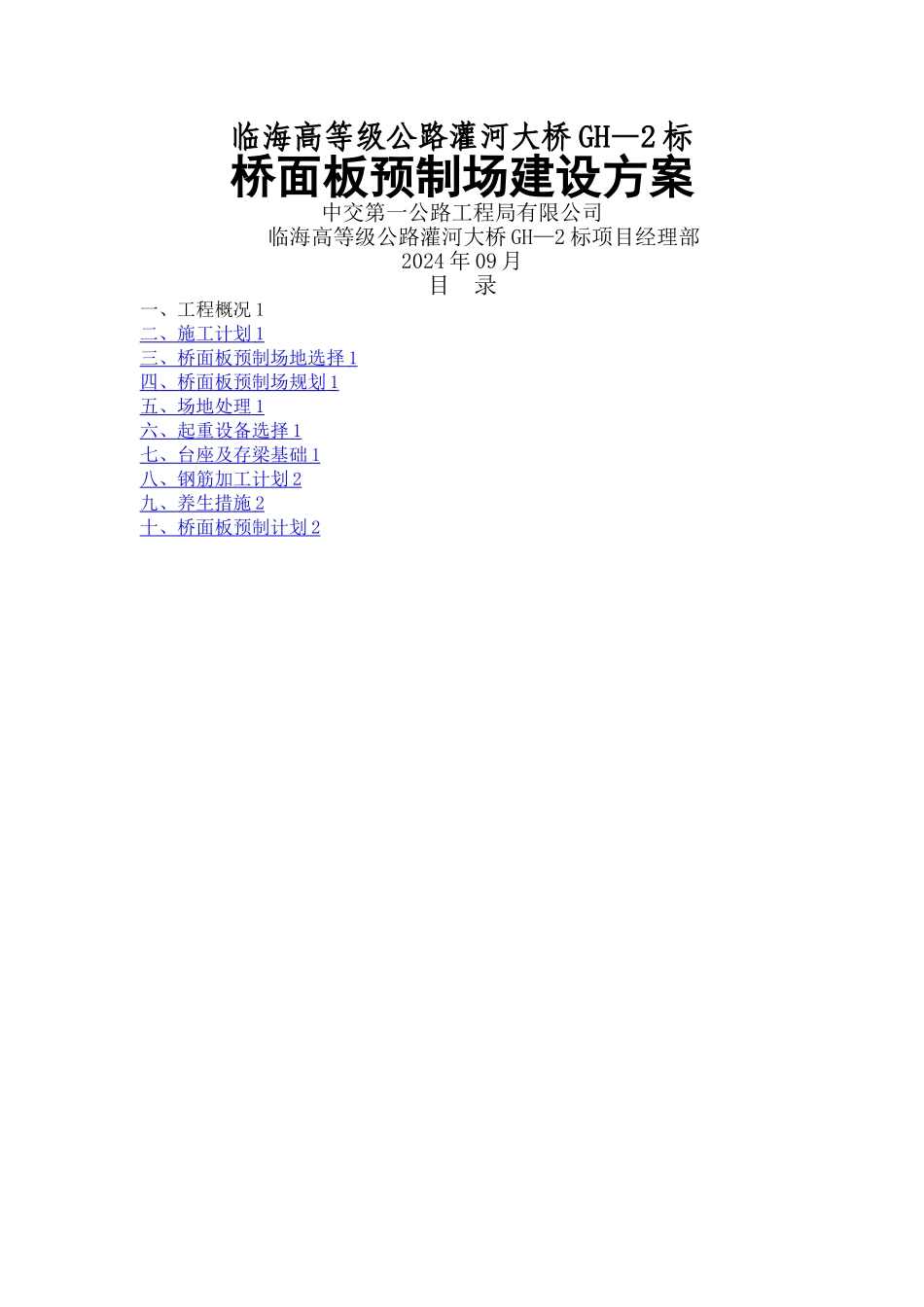

临海高等级公路灌河大桥 GH—2 标桥面板预制场建设方案中交第一公路工程局有限公司临海高等级公路灌河大桥 GH—2 标项目经理部2024 年 09 月目 录一、工程概况 1二、施工计划 1 三、桥面板预制场地选择 1 四、桥面板预制场规划 1 五、场地处理 1 六、起重设备选择 1 七、台座及存梁基础 1 八、钢筋加工计划 2 九、养生措施 2 十、桥面板预制计划 2 临海高等级公路灌河大桥 GH-2 标桥面板预制场施工方案一、工程概况临海高等级公路灌河大桥 GH—2 标南主桥为 400/2m+117.2m+60。8m 双塔双索面半漂移体系钢混组合梁斜拉桥，主梁采纳双边“工”字型边主梁结合桥面板的整体断面，全宽 36.5m。桥面板以主梁中心线对称布置四块，主梁中心线内侧和外侧分别定义为内侧预制板和外侧预制板，标准块平面尺寸分别为800cm＊310cm 和 823cm*310cm,标准块内侧预制板厚度为 28cm，外侧预制板厚度在边主梁附近由 28cm 渐变至 50cm,辅助跨内侧预制板、外侧预制板厚度均为50cm,预制板分为 52 种类型,响水侧共 416 块.二、施工计划桥面板预制梁施工时间计划为 2024 年 10 月 1-2024 年 9 月 15 日，2024 年 9月底进行预制桥面板首件工程施工。三、桥面板预制场地选择前期箱梁预制场建设期间已对桥面板预制场进行了规划,桥面板与箱梁预制场相邻布置,即 K16+550。000 处南引桥 87#-88＃墩之间便道左侧。拌合站、箱梁及桥面板预制场集中设置便于管理,预制场占地面积 5660 平方米,作为材料堆放、钢筋加工、桥面板预制及存板场地。平面位置布置图桥面板预制场总体规划平面布置图四、桥面板预制场规划1、钢筋加工场分为原材料堆放区、钢筋加工区以及半成品堆放区.地占地面积 750 平米.配置一台 35T 龙门吊负责钢筋原材料吊卸。2、为满足工期要求，设置三个 40m 长钢筋绑扎胎架，供桥面板钢筋绑扎.钢筋绑扎台座设置钢筋加工区和预制区之间,便于半成品钢筋运输及骨架整体吊装入模.钢筋加工场地按施工需求划分原材堆放区、加工区、半成品堆放区、绑扎区，各区域采纳黄色油漆划线标识，半成品钢筋采纳人工配合板车运输。3、桥面板预制台座共 20 个,其中胎架形式 3 个（作为桥面板底部设置齿板和 S7(S7')板及 C7(C7’)板预制），内板预制设置 8 个，外板预制设置 7 个，板厚 50cm 内外板通用台座 2 个，为便于模板安装混凝土预制台座尺寸为3。75m*9。3m，台座之间净间距布置为 0。8m，区域面积...
