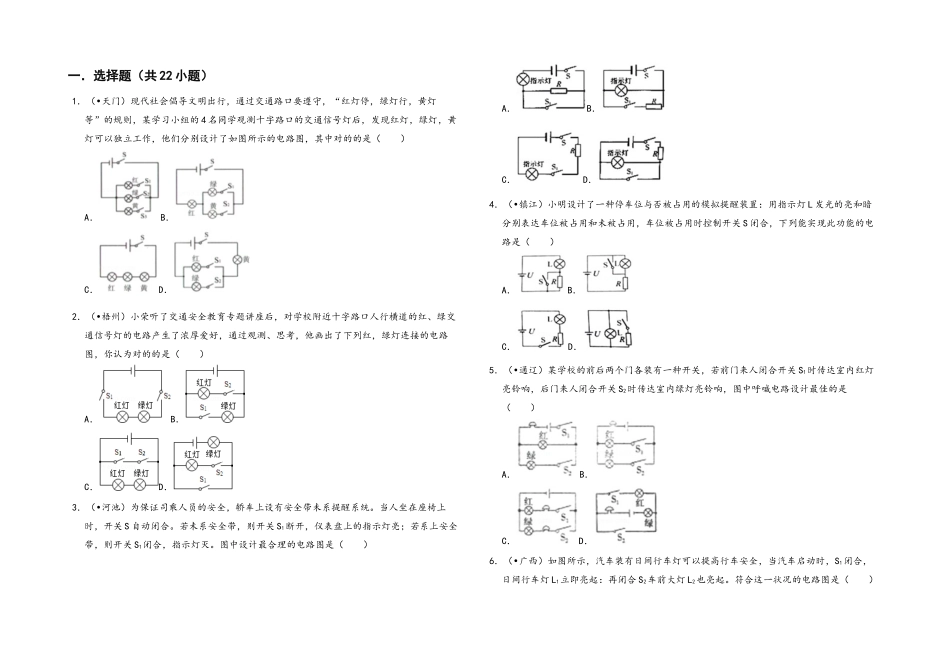

一．选择题（共 22 小题）1．（ 天门）现代社会倡导文明出行，通过交通路口要遵守，“红灯停，绿灯行，黄灯•等”的规则，某学习小组的 4 名同学观测十字路口的交通信号灯后，发现红灯，绿灯，黄灯可以独立工作，他们分别设计了如图所示的电路图，其中对的的是（ ）A．B．C．D．2．（ 梧州）小荣听了交通安全教育专题讲座后，对学校附近十字路口人行横道的红、绿交•通信号灯的电路产生了浓厚爱好，通过观测、思考，他画出了下列红，绿灯连接的电路图，你认为对的的是（ ）A．B．C．D．3．（ 河池）为保证司乘人员的安全，轿车上设有安全带未系提醒系统。当人坐在座椅上•时，开关 S 自动闭合。若未系安全带，则开关 S1断开，仪表盘上的指示灯亮；若系上安全带，则开关 S1闭合，指示灯灭。图中设计最合理的电路图是（ ）A．B．C．D．4．（ 镇江）小明设计了一种停车位与否被占用的模拟提醒装置：用指示灯•L 发光的亮和暗分别表达车位被占用和未被占用，车位被占用时控制开关 S 闭合，下列能实现此功能的电路是（ ）A．B．C．D．5．（ 通辽）某学校的前后两个门各装有一种开关，若前门来人闭合开关•S1时传达室内红灯亮铃响，后门来人闭合开关 S2时传达室内绿灯亮铃响，图中呼喊电路设计最佳的是（ ）A．B．C．D．6．（ 广西）如图所示，汽车装有日间行车灯可以提高行车安全，当汽车启动时，•S1闭合，日间行车灯 L1立即亮起：再闭合 S2车前大灯 L2也亮起。符合这一状况的电路图是（ ）A．B．C．D．7．（ 黔南州）声控开关在静音时处在断开状态，在接受到一定响度的声音时会自动闭合一•段时间。某市一地下通道两端的入口处，各装有一种声控开关来控制同一盏电灯，以保证行人不管从哪端进入，电灯都能接通电源发光。下列符合设计规定和安全规定的电路是（ ）A．B．C．D．8．（ 福建）小明为养鸡场设计报警电路。养鸡场的前、后门分别装有开关•S1，S2，动物闯入时开关会自动闭合。规定：只要动物闯入任意一种门，电铃都能响起报警。图中符合设计规定的是（ ）A．B．C．D．9．（ 潍坊）汽车转向灯电路规定：左转弯时只能左转向灯亮，右转弯时只能右转向灯亮。•不能出现操作转向开关，左、右转向灯同步亮的状况。下列设计最合理的是（ ）A．B．C．D．10．（ 长沙）家庭厨房抽油烟机重要是由排气扇和照明灯泡构成，它们既能同步工作，又能•分别独立工作，小明设计了抽油烟机的简化电路图，其中合理的是（ ）A．B...
