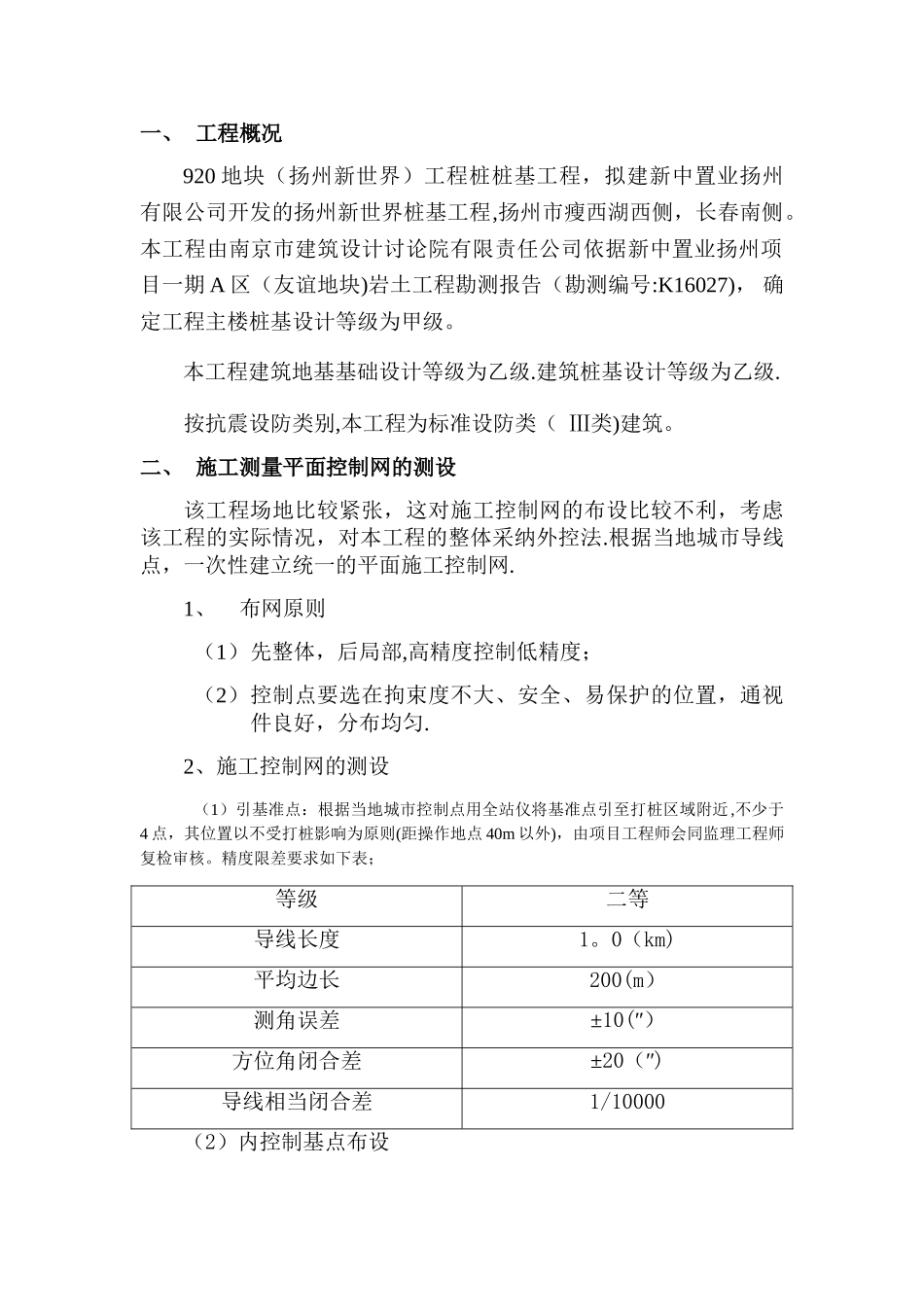

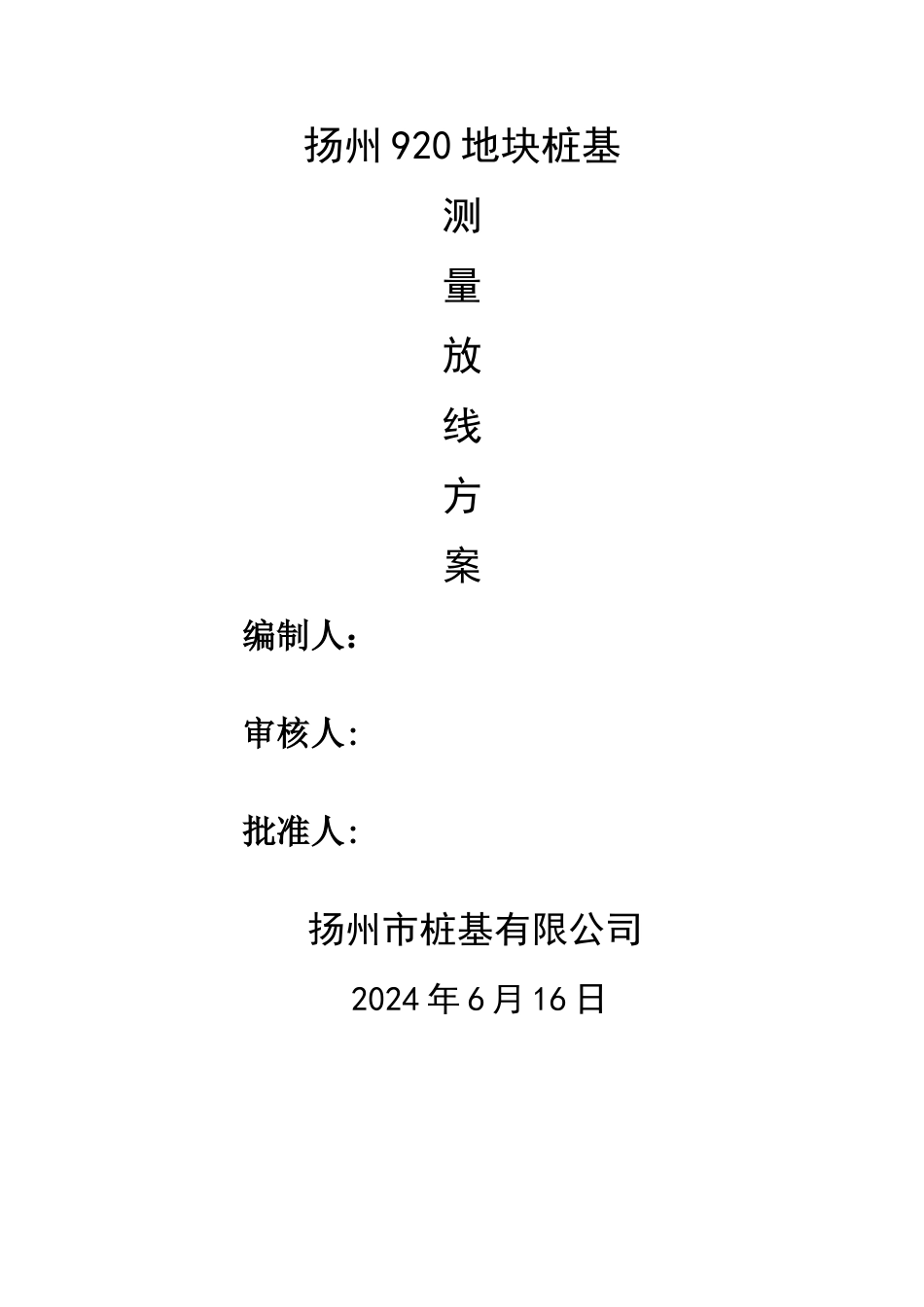

扬州 920 地块桩基 测量放线方案编制人：审核人:批准人:扬州市桩基有限公司 2024 年 6 月 16 日一、 工程概况920 地块（扬州新世界）工程桩桩基工程，拟建新中置业扬州有限公司开发的扬州新世界桩基工程,扬州市瘦西湖西侧，长春南侧。本工程由南京市建筑设计讨论院有限责任公司依据新中置业扬州项目一期 A 区（友谊地块)岩土工程勘测报告（勘测编号:K16027)， 确定工程主楼桩基设计等级为甲级。本工程建筑地基基础设计等级为乙级.建筑桩基设计等级为乙级.按抗震设防类别,本工程为标准设防类（ Ⅲ类)建筑。二、 施工测量平面控制网的测设该工程场地比较紧张，这对施工控制网的布设比较不利，考虑该工程的实际情况，对本工程的整体采纳外控法.根据当地城市导线点，一次性建立统一的平面施工控制网.1、布网原则（1）先整体，后局部,高精度控制低精度；（2）控制点要选在拘束度不大、安全、易保护的位置，通视件良好，分布均匀.2、施工控制网的测设（1）引基准点：根据当地城市控制点用全站仪将基准点引至打桩区域附近,不少于4 点，其位置以不受打桩影响为原则(距操作地点 40m 以外)，由项目工程师会同监理工程师复检审核。精度限差要求如下表；等级二等导线长度1。0（km)平均边长200(m）测角误差±10(ʺ）方位角闭合差±20（ʺ)导线相当闭合差1/10000（2）内控制基点布设A、根据工程实际情况，对主楼部分采纳内控法，用全站仪竖向投侧，基准线选在轴线内交叉位置。B、依据施工前布设控制网基准点将内控制点埋设在轴线交接位置。基准点的埋设采纳木桩,钢针刻划十字线固定牢固.基准点周围严禁堆放杂物,以便于基准点的竖向投侧。（3）桩位测放依据布设内控制基点，由于场地用地紧张施工机械较多，分布相对分散场地标高相差较大,不利于传统的水准仪结合大尺进行桩位测放,我部采纳全站仪坐标定位，精确每根桩的坐标后统一测放。（4)轴线控制网的精度等级根据《工程测量法律规范》控制网的技术指标必须符合下表的规定.轴线控制网的指标等级二级测角中误差±12边长相对误差1/10000三、高程控制网的布设1、高程控制网起始依据高程控制网依据测绘单位在场地东门外瘦西湖路北 K1 点（黄海高程 9。178 米）进行控制.2、高程控制网的布设根据打桩工作分段进行的特点，高程控制网分段测设，但为了保证桩顶标高精度一致，要及时进行联测。3、高程控制网的精度等级及测量方法 根据《工程施工测量法律规范》标高控制网拟采纳四等水准测量方法...
