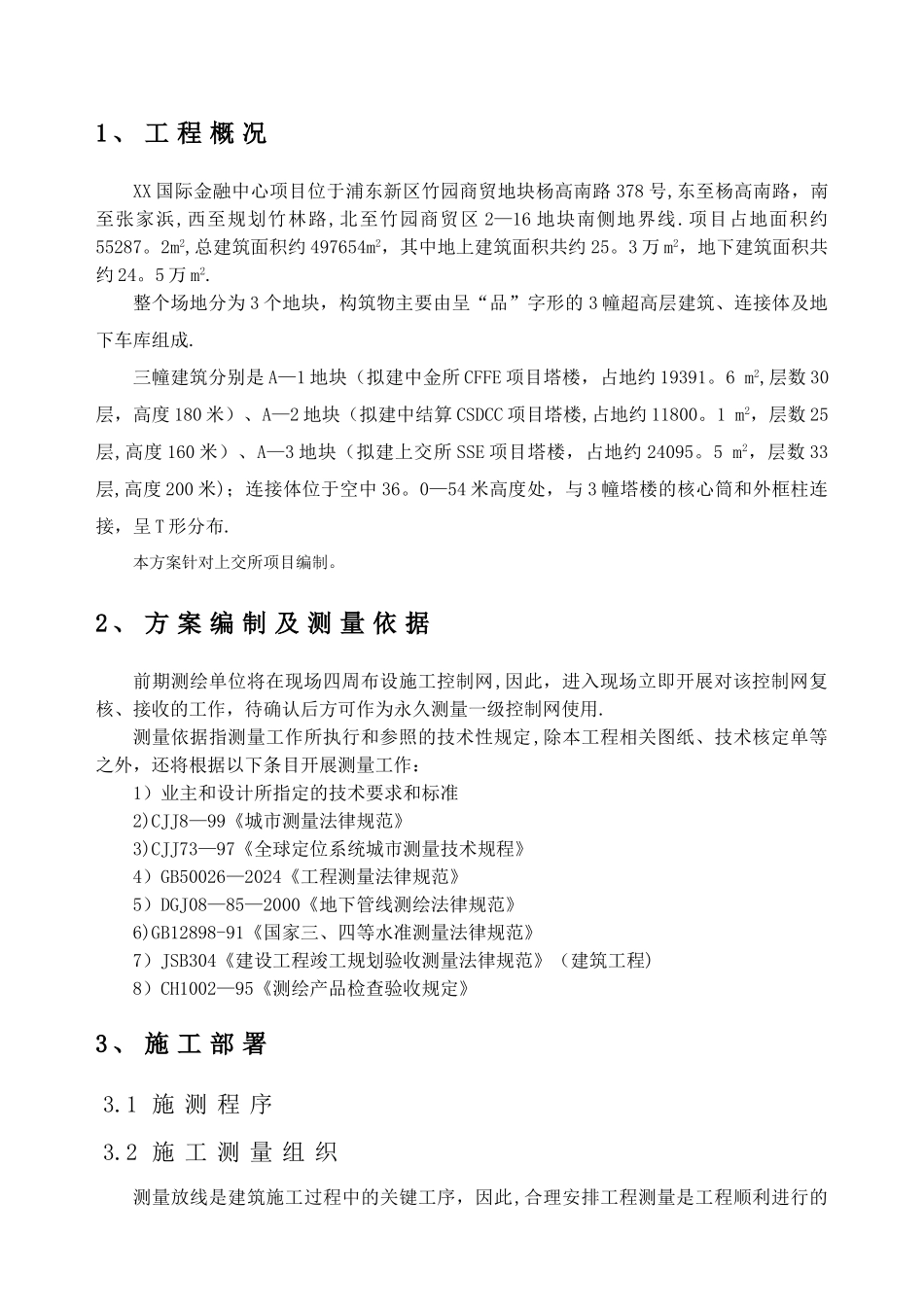

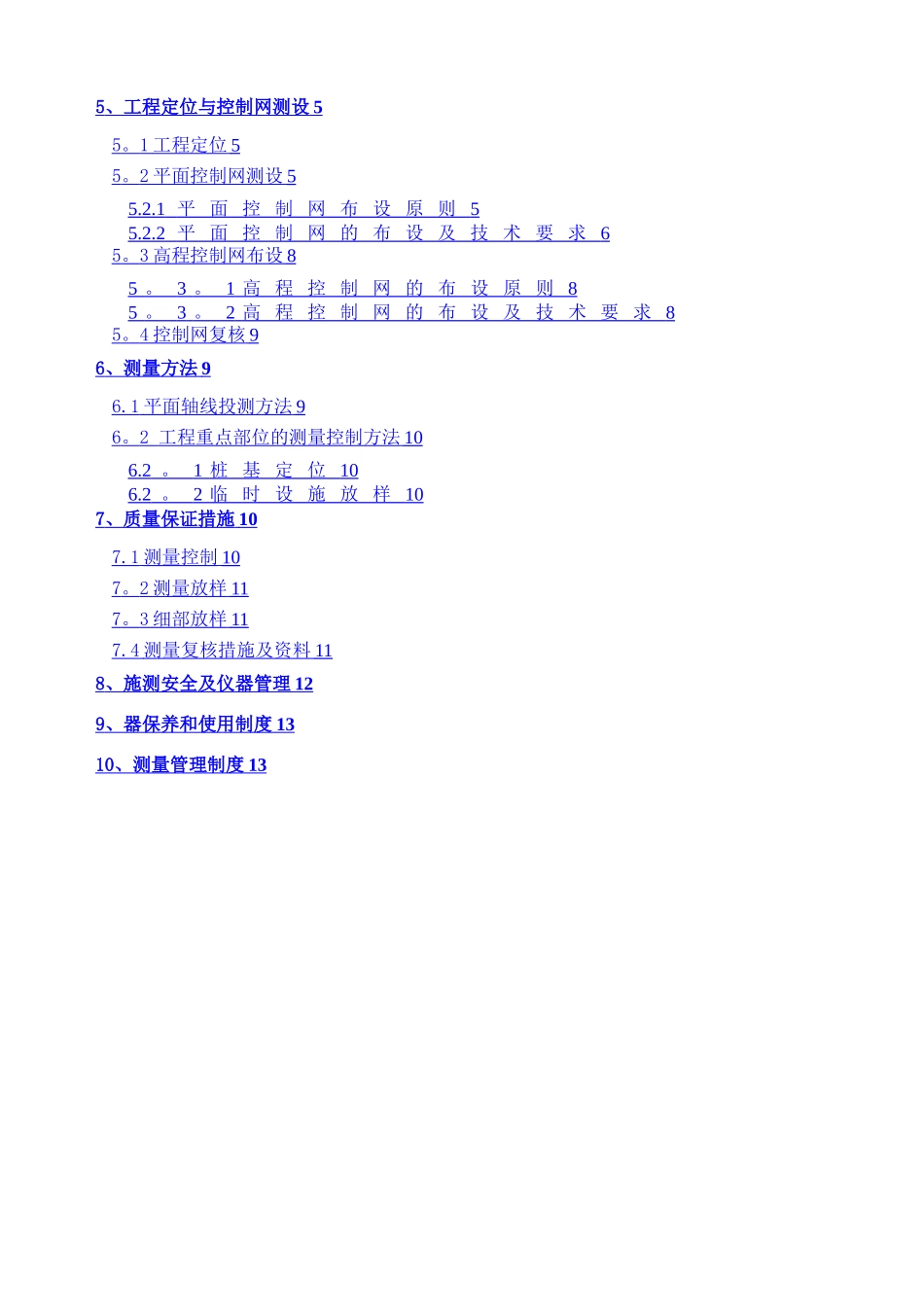

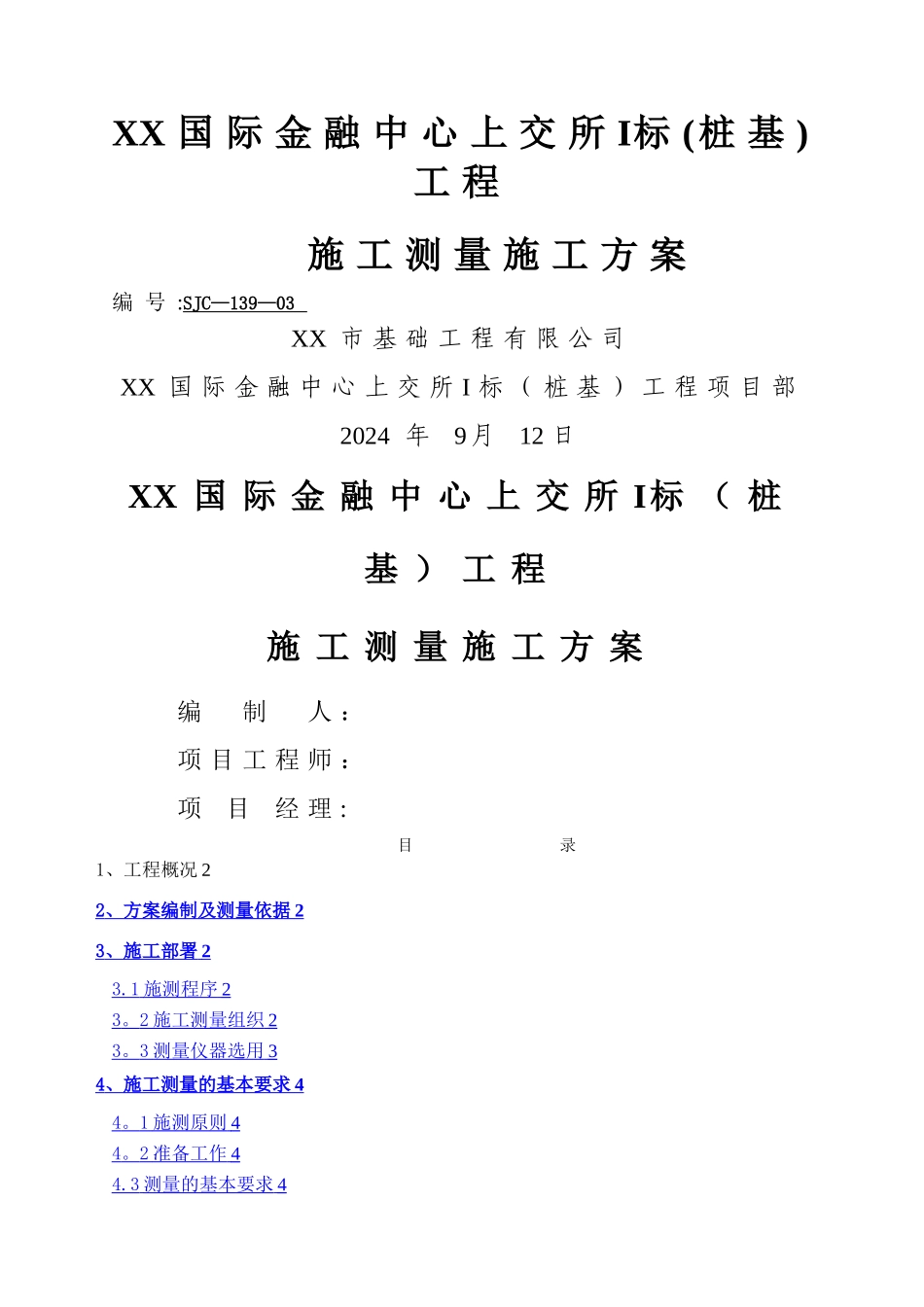

XX 国 际 金 融 中 心 上 交 所 I标 (桩 基 )工 程 施 工 测 量 施 工 方 案 编 号 :SJC—139—03 XX 市 基 础 工 程 有 限 公 司XX 国 际 金 融 中 心 上 交 所 I 标 （ 桩 基 ） 工 程 项 目 部2024 年 9 月 12 日XX 国 际 金 融 中 心 上 交 所 I标 （ 桩基 ） 工 程施 工 测 量 施 工 方 案 编 制 人 ： 项 目 工 程 师 ： 项 目 经 理 : 目 录1、工程概况 22 、方案编制及测量依据 2 3 、施工部署 2 3.1 施测程序 2 3 。 2 施工测量组织 2 3 。 3 测量仪器选用 3 4 、施工测量的基本要求 4 4 。 1 施测原则 4 4 。 2 准备工作 4 4.3 测量的基本要求 4 5 、工程定位与控制网测设 5 5 。 1 工程定位 5 5 。 2 平面控制网测设 5 5.2.1 平 面 控 制 网 布 设 原 则 5 5.2.2 平 面 控 制 网 的 布 设 及 技 术 要 求 6 5 。 3 高程控制网布设 8 5 。 3 。 1 高 程 控 制 网 的 布 设 原 则 8 5 。 3 。 2 高 程 控 制 网 的 布 设 及 技 术 要 求 8 5 。 4 控制网复核 9 6 、测量方法 9 6.1 平面轴线投测方法 9 6 。 2 工程重点部位的测量控制方法 10 6.2 。 1 桩 基 定 位 10 6.2 。 2 临 时 设 施 放 样 10 7 、质量保证措施 10 7.1 测量控制 10 7 。 2 测量放样 11 7 。 3 细部放样 11 7.4 测量复核措施及资料 11 8 、施测安全及仪器管理 12 9 、器保养和使用制度 13 10 、测量管理制度 13 1 、 工 程 概 况XX 国际金融中心项目位于浦东新区竹园商贸地块杨高南路 378 号,东至杨高南路，南至张家浜,西至规划竹林路,北至竹园商贸区 2—16 地块南侧地界线.项目占地面积约55287。2m2,总建筑面积约 497654m2，其中地上建筑面积共约 25。3 万 m2，地下建筑面积共约 24。5 万 m2.整个场地分为 3 个地块，构筑物主要由呈“品”字形的 3 幢超高层建筑、连接体及地下车库组成.三幢建筑分别是 A—1 地块（拟建中金所 CFFE 项目塔楼，占地约 19391。6 m2,层数 30层，高度 180 米）、A—2 地块（拟建中结算 CSDCC 项目塔楼,占地约 11800。1 m2，层数 25层,高度 160 米）、A—3 地块（拟建上交所 SSE 项目塔楼，占地约...
