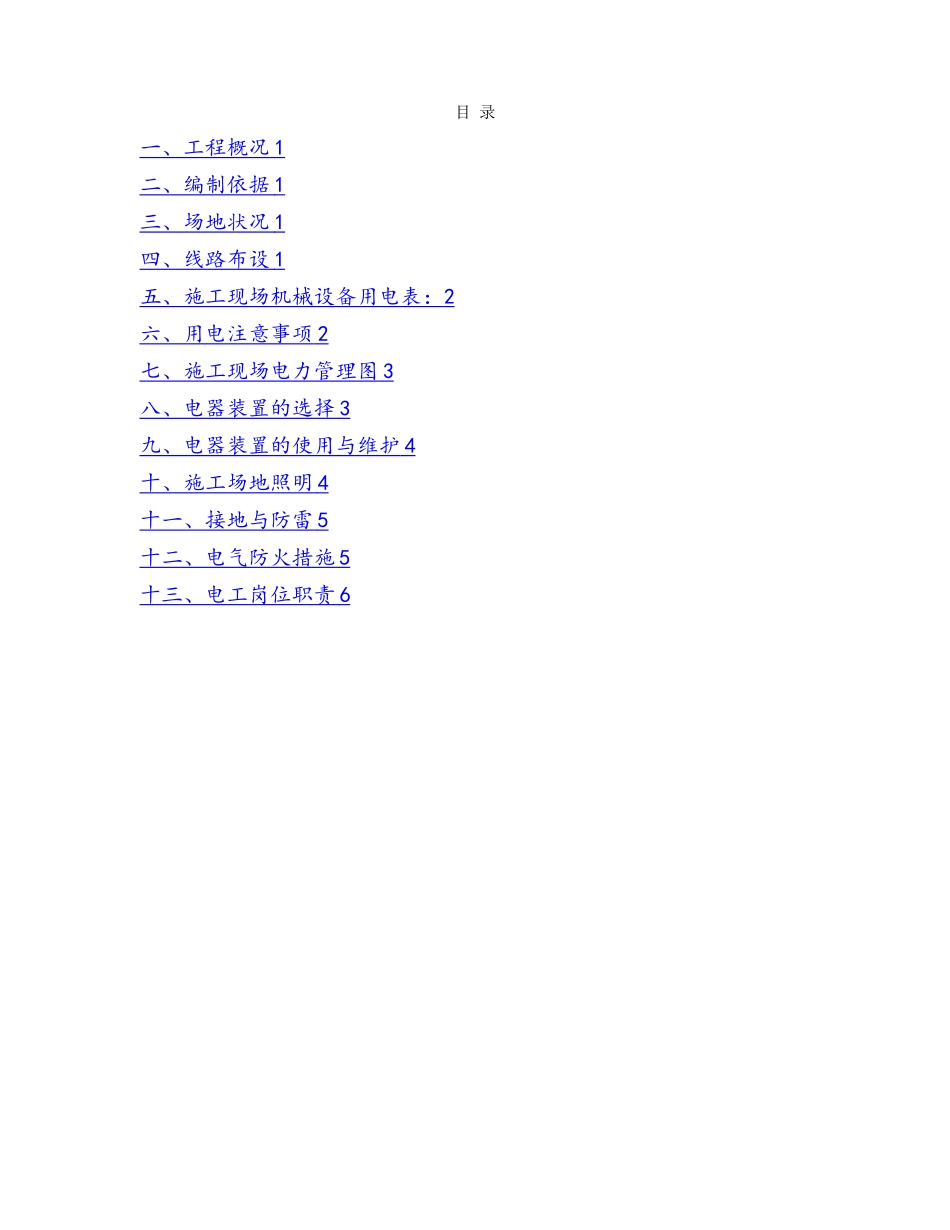

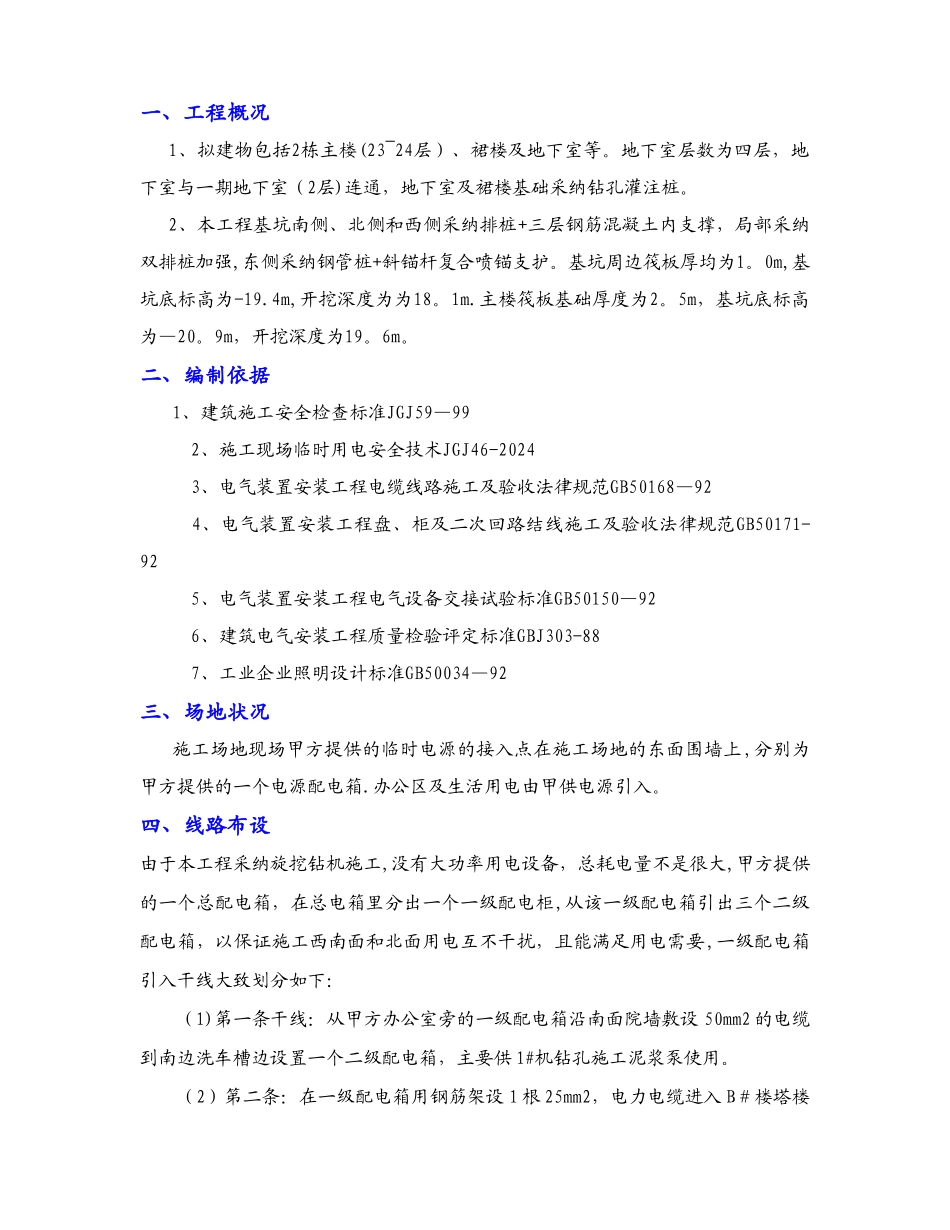

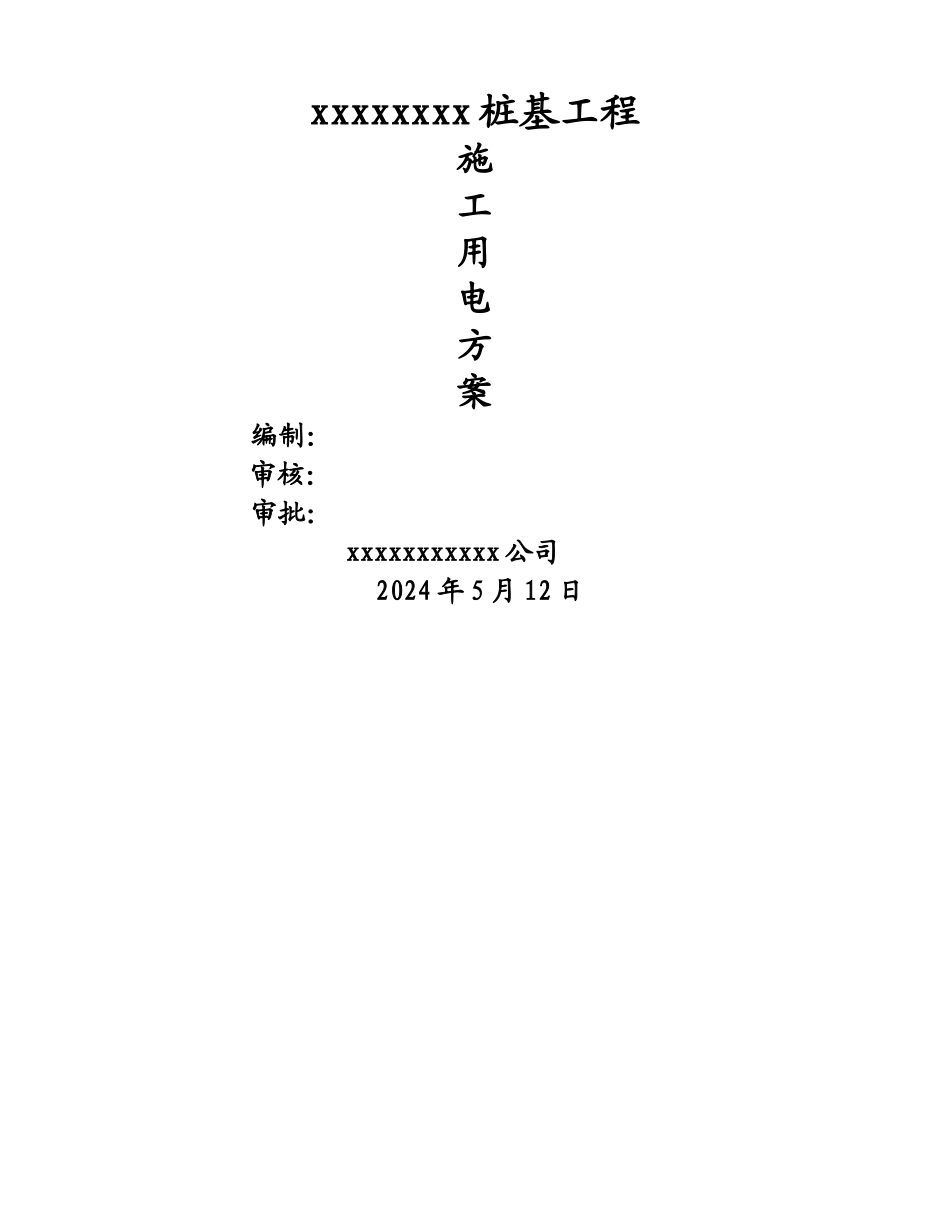

xxxxxxxx 桩基工程施工用电方案编制：审核：审批： xxxxxxxxxxx 公司2024 年 5 月 12 日目 录一、工程概况 1 二、编制依据 1 三、场地状况 1 四、线路布设 1 五、施工现场机械设备用电表： 2 六、用电注意事项 2 七、施工现场电力管理图 3 八、电器装置的选择 3 九、电器装置的使用与维护 4 十、施工场地照明 4 十一、接地与防雷 5 十二、电气防火措施 5 十三、电工岗位职责 6 一、工程概况 1、拟建物包括2栋主楼(23~24层）、裙楼及地下室等。地下室层数为四层，地下室与一期地下室（2层)连通，地下室及裙楼基础采纳钻孔灌注桩。 2、本工程基坑南侧、北侧和西侧采纳排桩+三层钢筋混凝土内支撑，局部采纳双排桩加强,东侧采纳钢管桩+斜锚杆复合喷锚支护。基坑周边筏板厚均为1。0m,基坑底标高为-19.4m,开挖深度为为18。1m.主楼筏板基础厚度为2。5m，基坑底标高为—20。9m，开挖深度为19。6m。二、编制依据1、建筑施工安全检查标准JGJ59—99 2、施工现场临时用电安全技术JGJ46-2024 3、电气装置安装工程电缆线路施工及验收法律规范GB50168—92 4、电气装置安装工程盘、柜及二次回路结线施工及验收法律规范GB50171-92 5、电气装置安装工程电气设备交接试验标准GB50150—92 6、建筑电气安装工程质量检验评定标准GBJ303-88 7、工业企业照明设计标准GB50034—92三、场地状况施工场地现场甲方提供的临时电源的接入点在施工场地的东面围墙上,分别为甲方提供的一个电源配电箱.办公区及生活用电由甲供电源引入。四、线路布设由于本工程采纳旋挖钻机施工,没有大功率用电设备，总耗电量不是很大,甲方提供的一个总配电箱，在总电箱里分出一个一级配电柜,从该一级配电箱引出三个二级配电箱，以保证施工西南面和北面用电互不干扰，且能满足用电需要,一级配电箱引入干线大致划分如下： （1)第一条干线：从甲方办公室旁的一级配电箱沿南面院墙敷设 50mm2 的电缆到南边洗车槽边设置一个二级配电箱，主要供 1#机钻孔施工泥浆泵使用。 （2）第二条：在一级配电箱用钢筋架设 1 根 25mm2，电力电缆进入 B＃楼塔楼旁二级配电箱，主要供 3#机钻孔施工泥浆泵使用。 (3）第三条干线，从东面一级配电箱沿东面院墙敷设一根 50mm2 电缆进入 A 座塔楼旁的二级配电箱,主要供钢筋笼制作和生活区使用.五、施工现场机械设备用电表：施工机具台数功率（KW）备 注钢筋切断机16.5×1=6。5泥浆泵322×3=66钢筋弯曲机19。5×1=9...
