桩基施工原理

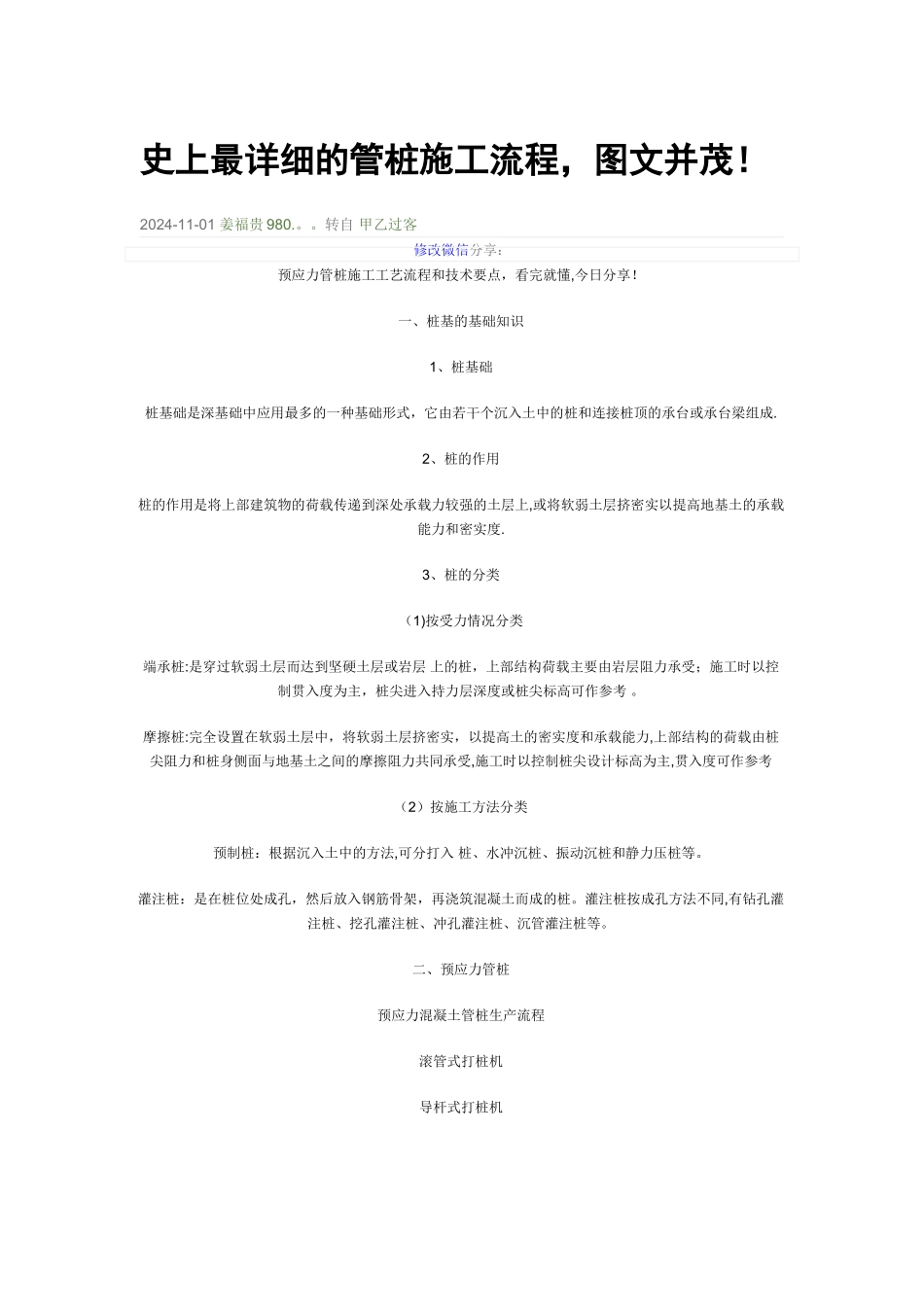

史上最详细的管桩施工流程，图文并茂！2024-11-01 姜福贵 980.。。转自 甲乙过客修改微信分享：预应力管桩施工工艺流程和技术要点，看完就懂,今日分享！一、桩基的基础知识1、桩基础桩基础是深基础中应用最多的一种基础形式，它由若干个沉入土中的桩和连接桩顶的承台或承台梁组成.2、桩的作用桩的作用是将上部建筑物的荷载传递到深处承载力较强的土层上,或将软弱土层挤密实以提高地基土的承载能力和密实度.3、桩的分类（1)按受力情况分类端承桩:是穿过软弱土层而达到坚硬土层或岩层 上的桩，上部结构荷载主要由岩层阻力承受；施工时以控制贯入度为主，桩尖进入持力层深度或桩尖标高可作参考 。摩擦桩:完全设置在软弱土层中，将软弱土层挤密实，以提高土的密实度和承载能力,上部结构的荷载由桩尖阻力和桩身侧面与地基土之间的摩擦阻力共同承受,施工时以控制桩尖设计标高为主,贯入度可作参考（2）按施工方法分类预制桩：根据沉入土中的方法,可分打入 桩、水冲沉桩、振动沉桩和静力压桩等。灌注桩：是在桩位处成孔，然后放入钢筋骨架，再浇筑混凝土而成的桩。灌注桩按成孔方法不同,有钻孔灌注桩、挖孔灌注桩、冲孔灌注桩、沉管灌注桩等。二、预应力管桩预应力混凝土管桩生产流程滚管式打桩机导杆式打桩机步履式打桩机三点支撑履带式打桩机柴油锤液压锤特大型液压锤（带消音罩)1、管桩的适用范围(1）预应力高强混凝土管桩（代号 PHC）、预应力混凝土 管桩（代号 PC）适用于工业与民用建筑的基础。铁路、公路与桥梁、港口、水利、市政、构筑物等工程的基础设计也可使用。（2)预应力混凝土薄壁管桩（代号 PTC)适用于工业与民用建筑的基础.（3）PHC 桩、PC 桩适用于抗震设防烈度不大于 7 度的地区；若使用于抗震设防烈度较高的地区，则需另行验算。(4)PTC 桩适用于抗震设防烈度小于 7 度的地区， 抗震设防烈度为 7 度的地区需另行验算;PTC 桩不得用于抗震设防烈度大于 7 度的地区。(5）当基础工程的环境、地质条件对管桩有侵蚀性时，应实行有效的技术措施。（6)管桩主要考虑承受竖向荷载。2、管桩基础的主要施工方法（1)锤击法：柴油锤、液压锤；（2)静压法：抱压式液压压桩机；顶压式液压压桩机抱压顶压联合式液压压桩机抱压振动液压压桩机（3）引孔打（压）法；（4）钻孔植桩法；（5）中掘法(直径≥600）。3、重点介绍柴油打桩机的工作原理柴油打桩机由柴油桩锤和桩架两部分组成。桩架有专用的，也有利用挖掘机或起重机上的长臂...
