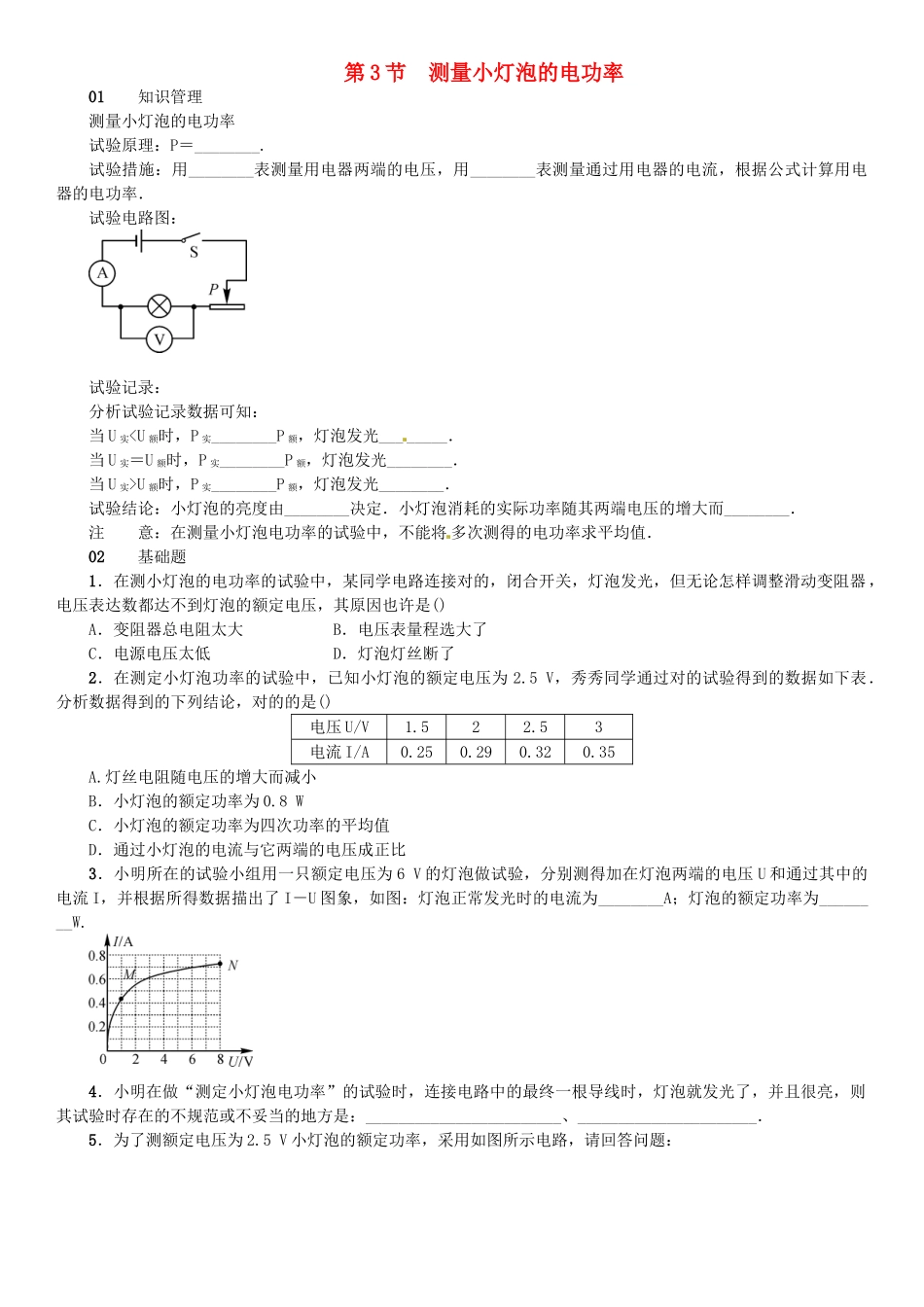

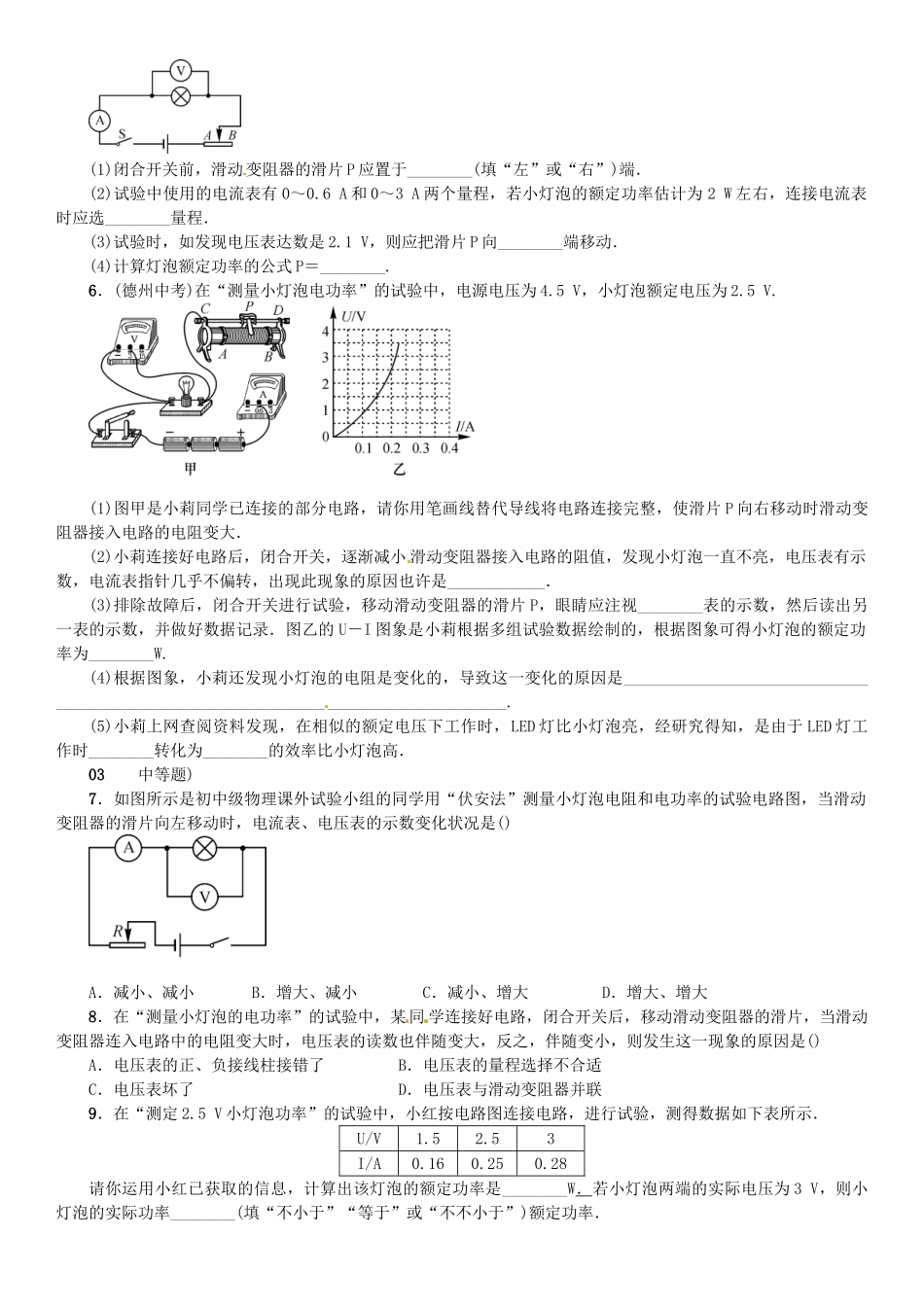

第 3 节 测量小灯泡的电功率01 知识管理测量小灯泡的电功率试验原理:P=________.试验措施:用________表测量用电器两端的电压,用________表测量通过用电器的电流,根据公式计算用电器的电功率.试验电路图:试验记录:分析试验记录数据可知:当 U 实U 额时,P 实________P 额,灯泡发光________.试验结论:小灯泡的亮度由________决定.小灯泡消耗的实际功率随其两端电压的增大而________.注 意:在测量小灯泡电功率的试验中,不能将 多次测得的电功率求平均值.02 基础题1.在测小灯泡的电功率的试验中,某同学电路连接对的,闭合开关,灯泡发光,但无论怎样调整滑动变阻器,电压表达数都达不到灯泡的额定电压,其原因也许是()A.变阻器总电阻太大 B.电压表量程选大了C.电源电压太低 D.灯泡灯丝断了2.在测定小灯泡功率的试验中,已知小灯泡的额定电压为 2.5 V,秀秀同学通过对的试验得到的数据如下表.分析数据得到的下列结论,对的的是()电压 U/V1.522.53电流 I/A0.250.290.320.35A.灯丝电阻随电压的增大而减小B.小灯泡的额定功率为 0.8 WC.小灯泡的额定功率为四次功率的平均值D.通过小灯泡的电流与它两端的电压成正比3.小明所在的试验小组用一只额定电压为 6 V 的灯泡做试验,分别测得加在灯泡两端的电压 U 和通过其中的电流 I,并根据所得数据描出了 I-U 图象,如图:灯泡正常发光时的电流为________A;灯泡的额定功率为________W.4.小明在做“测定小灯泡电功率”的试验时,连接电路中的最终一根导线时,灯泡就发光了,并且很亮,则其试验时存在的不规范或不妥当的地方是:________________________、______________________.5.为了测额定电压为 2.5 V 小灯泡的额定功率,采用如图所示电路,请回答问题:(1)闭合开关前,滑动变阻器的滑片 P 应置于________(填“左”或“右”)端.(2)试验中使用的电流表有 0~0.6 A 和 0~3 A 两个量程,若小灯泡的额定功率估计为 2 W 左右,连接电流表时应选________量程.(3)试验时,如发现电压表达数是 2.1 V,则应把滑片 P 向________端移动.(4)计算灯泡额定功率的公式 P=________.6.(德州中考)在“测量小灯泡电功率”的试验中,电源电压为 4.5 V,小灯泡额定电压为 2.5 V. (1)图甲是小莉同学已连接的部...
