桩基施工组织设计

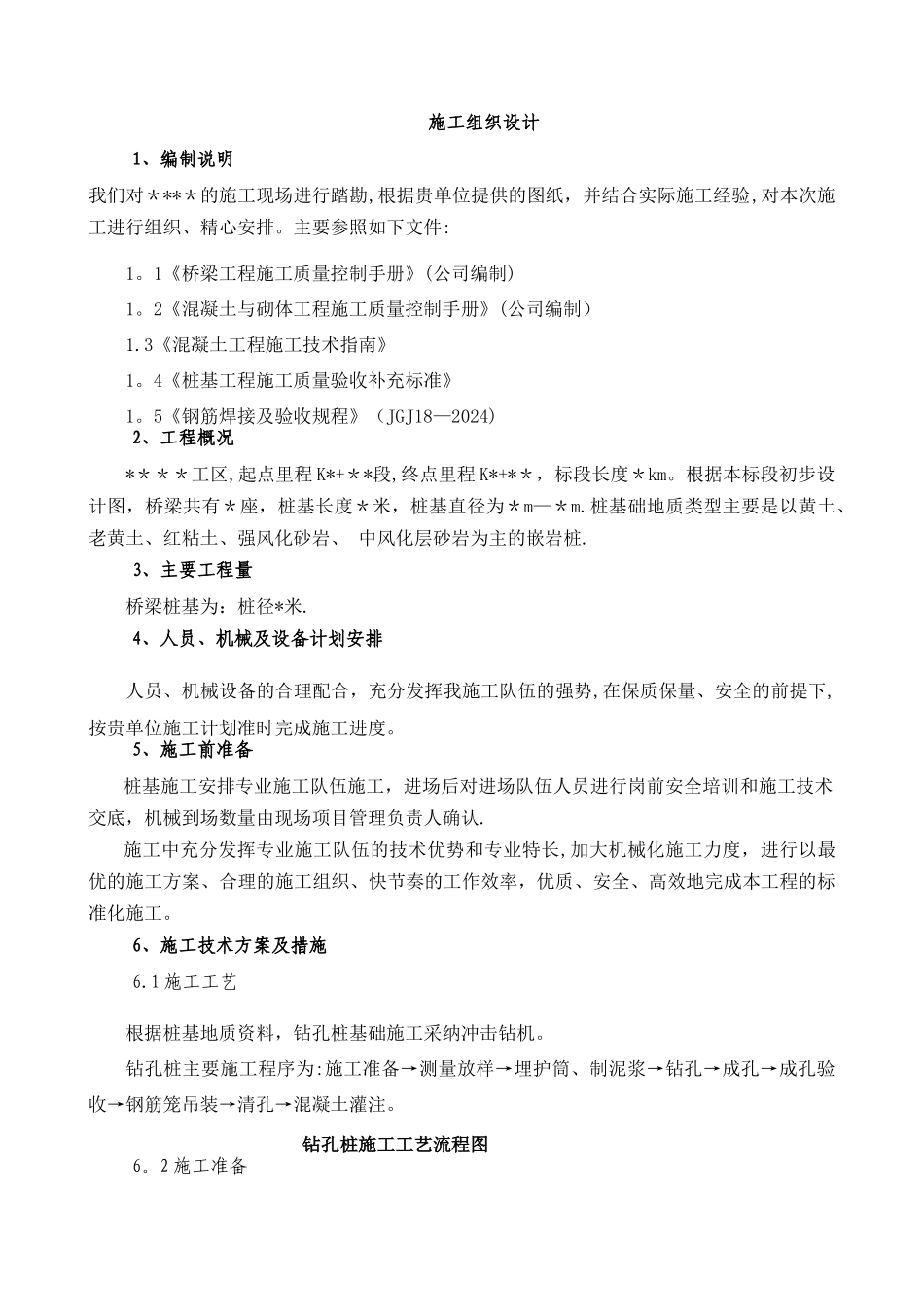

施工组织设计1、编制说明我们对＊**＊的施工现场进行踏勘,根据贵单位提供的图纸，并结合实际施工经验,对本次施工进行组织、精心安排。主要参照如下文件:1。1《桥梁工程施工质量控制手册》(公司编制)1。2《混凝土与砌体工程施工质量控制手册》(公司编制）1.3《混凝土工程施工技术指南》1。4《桩基工程施工质量验收补充标准》1。5《钢筋焊接及验收规程》（JGJ18—2024)2、工程概况*＊＊＊工区,起点里程 K*+＊*段,终点里程 K*+*＊，标段长度＊km。根据本标段初步设计图，桥梁共有＊座，桩基长度＊米，桩基直径为＊m—＊m.桩基础地质类型主要是以黄土、老黄土、红粘土、强风化砂岩、 中风化层砂岩为主的嵌岩桩.3、主要工程量桥梁桩基为：桩径*米.4、人员、机械及设备计划安排人员、机械设备的合理配合，充分发挥我施工队伍的强势,在保质保量、安全的前提下,按贵单位施工计划准时完成施工进度。5、施工前准备桩基施工安排专业施工队伍施工，进场后对进场队伍人员进行岗前安全培训和施工技术交底，机械到场数量由现场项目管理负责人确认.施工中充分发挥专业施工队伍的技术优势和专业特长,加大机械化施工力度，进行以最优的施工方案、合理的施工组织、快节奏的工作效率，优质、安全、高效地完成本工程的标准化施工。6、施工技术方案及措施6.1 施工工艺根据桩基地质资料，钻孔桩基础施工采纳冲击钻机。钻孔桩主要施工程序为:施工准备→测量放样→埋护筒、制泥浆→钻孔→成孔→成孔验收→钢筋笼吊装→清孔→混凝土灌注。钻孔桩施工工艺流程图6。2 施工准备⑴ 进行场地踏勘，对既有架空电线、地下电缆、给排水管管道等设施，如阻碍施工或对安全操作有影响,实行清除、移位、保护等措施妥善处理。⑵ 平整场地、清除杂物,以便钻机安装和移位.对不利于施工机械运行的松散场地，采纳硬化、加固等措施。并且场地要实行有效的排水措施。⑶ 场地布置根据施工组织设计，合理安排泥浆池、沉淀池的位置,沉淀池的容积应满足3 个孔桩以上排渣量的需要.⑷ 收集工程地质资料、施工图审核意见，编制施工工艺设计⑸ 架设电力线路，配备适合的变压器或柴油发电机组。6.3 钻机就位采纳全站仪测定桩孔位置，并埋设孔位护桩,采纳“十"字定位,随时校核桩位坐标。钻机采纳吊车吊装就位.6。4 埋设护筒、泥浆制备钻孔前应设置坚固、不漏水的孔口护筒。孔口护筒采纳 4～8mm 厚钢板制作，内径比桩径大 200mm～400mm，护筒长度根据设计要求和实际的地质条件确定,一般按 2...
