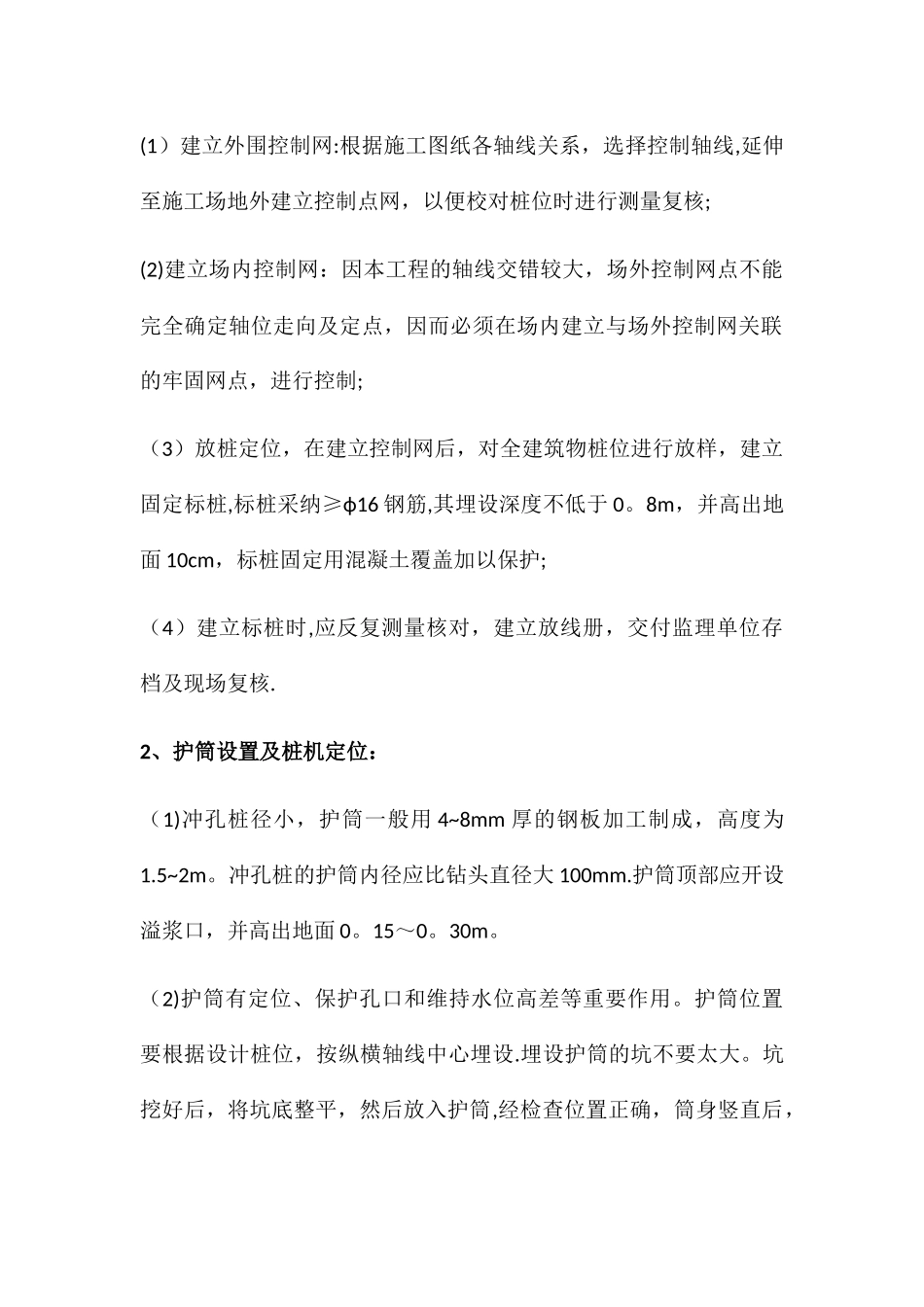

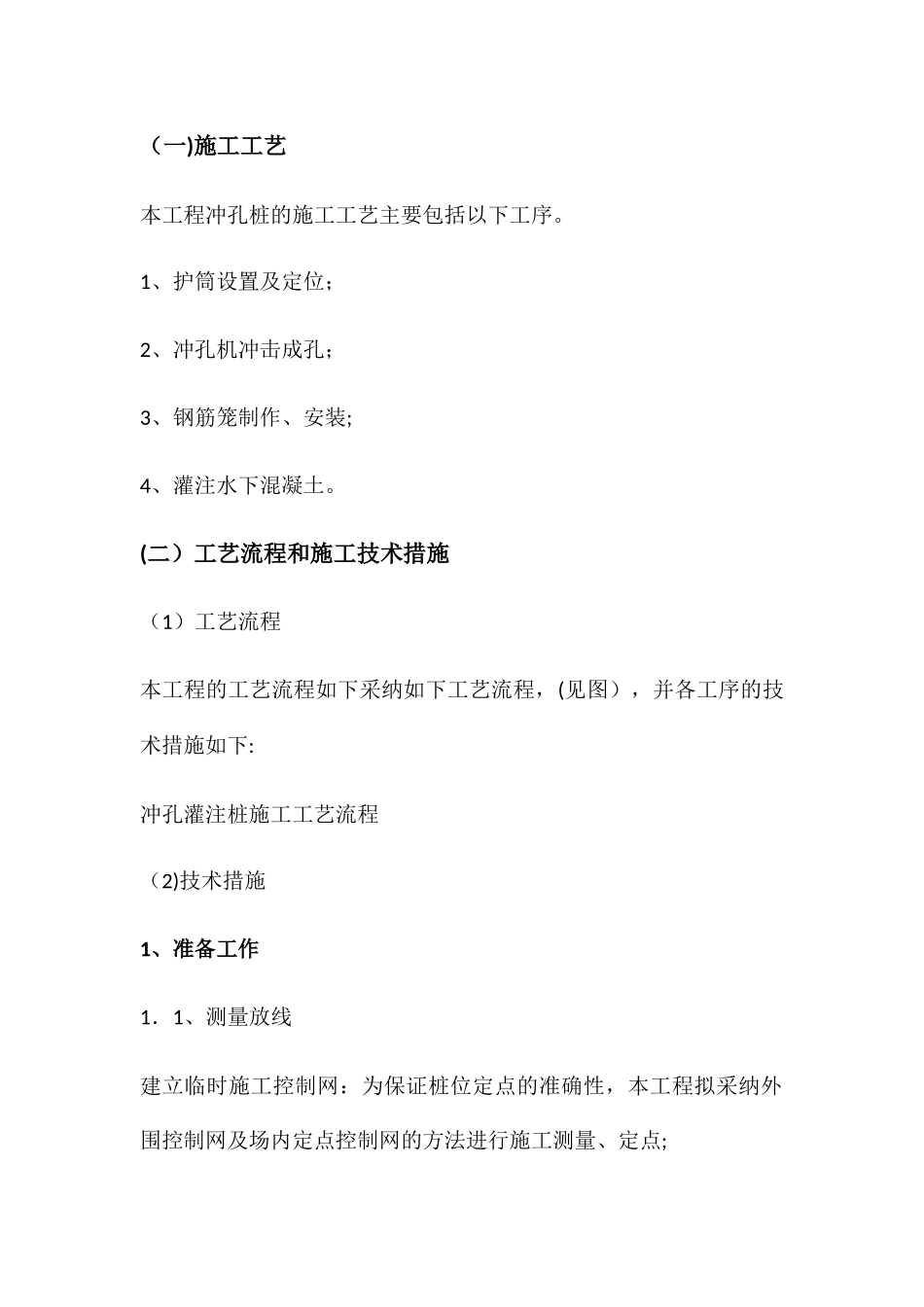

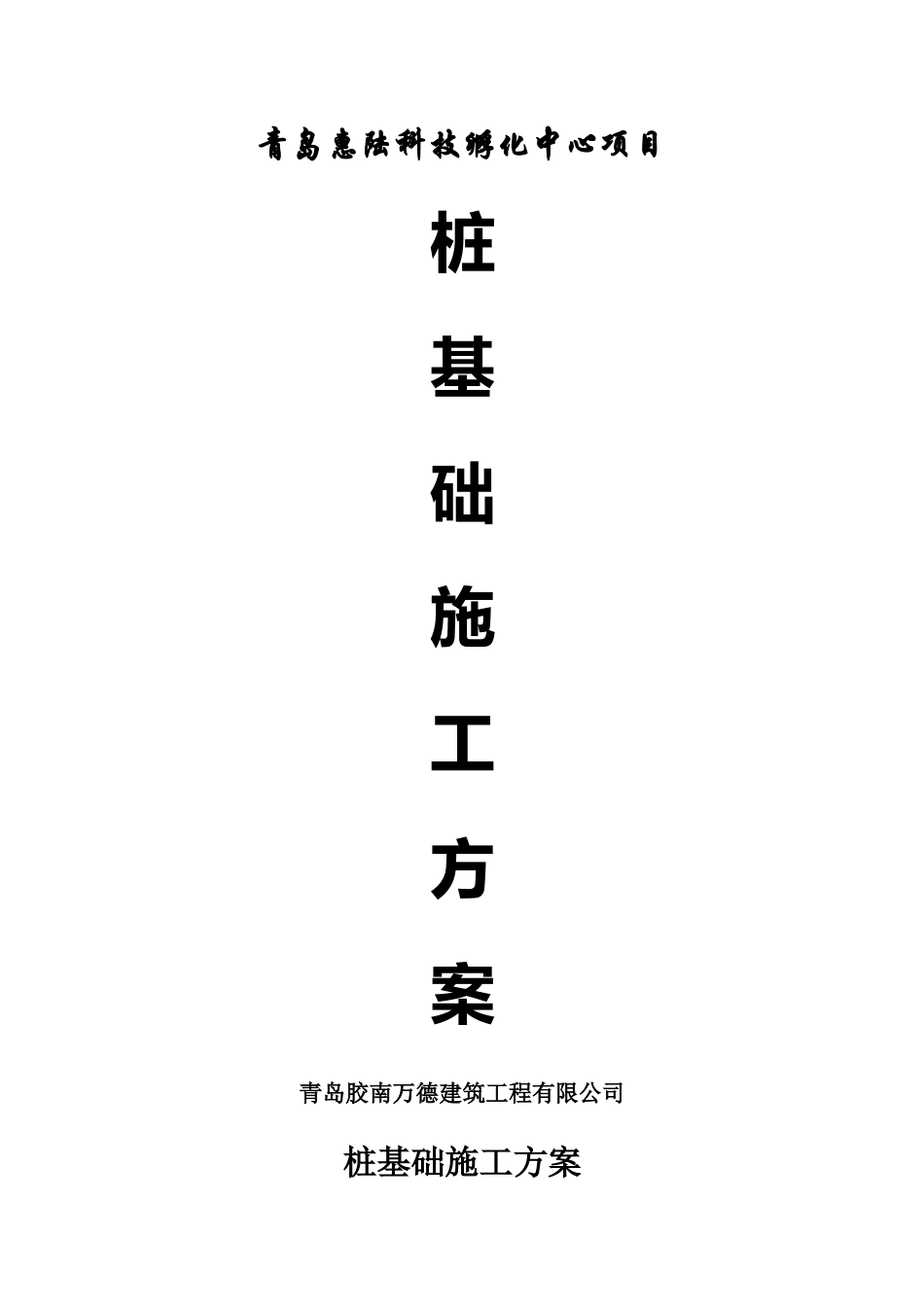

青岛惠陆科技孵化中心项目桩基础施工方案青岛胶南万德建筑工程有限公司桩基础施工方案（一)施工工艺本工程冲孔桩的施工工艺主要包括以下工序。1、护筒设置及定位；2、冲孔机冲击成孔；3、钢筋笼制作、安装;4、灌注水下混凝土。(二）工艺流程和施工技术措施（1）工艺流程本工程的工艺流程如下采纳如下工艺流程，(见图），并各工序的技术措施如下:冲孔灌注桩施工工艺流程（2)技术措施1、准备工作1．1、测量放线建立临时施工控制网：为保证桩位定点的准确性，本工程拟采纳外围控制网及场内定点控制网的方法进行施工测量、定点;(1）建立外围控制网:根据施工图纸各轴线关系，选择控制轴线,延伸至施工场地外建立控制点网，以便校对桩位时进行测量复核;(2)建立场内控制网：因本工程的轴线交错较大，场外控制网点不能完全确定轴位走向及定点，因而必须在场内建立与场外控制网关联的牢固网点，进行控制;（3）放桩定位，在建立控制网后，对全建筑物桩位进行放样，建立固定标桩,标桩采纳≥ф16 钢筋,其埋设深度不低于 0。8m，并高出地面 10cm，标桩固定用混凝土覆盖加以保护;（4）建立标桩时,应反复测量核对，建立放线册，交付监理单位存档及现场复核.2、护筒设置及桩机定位：（1)冲孔桩径小，护筒一般用 4~8mm 厚的钢板加工制成，高度为1.5~2m。冲孔桩的护筒内径应比钻头直径大 100mm.护筒顶部应开设溢浆口，并高出地面 0。15～0。30m。（2)护筒有定位、保护孔口和维持水位高差等重要作用。护筒位置要根据设计桩位，按纵横轴线中心埋设.埋设护筒的坑不要太大。坑挖好后，将坑底整平，然后放入护筒,经检查位置正确，筒身竖直后，四周即用粘土回填，分层夯实,并随填随观察，防止填土时护筒位置偏移。护筒埋好后应复核校正，护筒中心与桩位中心应重合，偏差不得大于 50mm。(3）护筒的埋设深度：在粘性土中不得小于 1m;在砂土中不得小于1。5m，并应保持孔内泥浆液面高于地下水位 1m 以上。（4）桩机定位:桩机对桩位采纳十字交叉法，即在已设置的护筒上拉十字线,令其十字交叉点与标桩重合，然后移机就位,将桩机钢丝绳的作用中心与十字交叉点重合；（5）桩机安装定位后，要精心调平,保持机座水平,天车转盘中心与桩位中心三点在同一直线上,再将冲机固定，确保施工中不发生偏移。1．3、循环系统布置：在整个施工过程中钻孔采纳自流式正循环系统,在灌注混凝土前的清孔中则采纳掏渣筒掏渣，因而在循环系统在布置上亦分设两部分：(1)自流式正循环系统;在施工...
