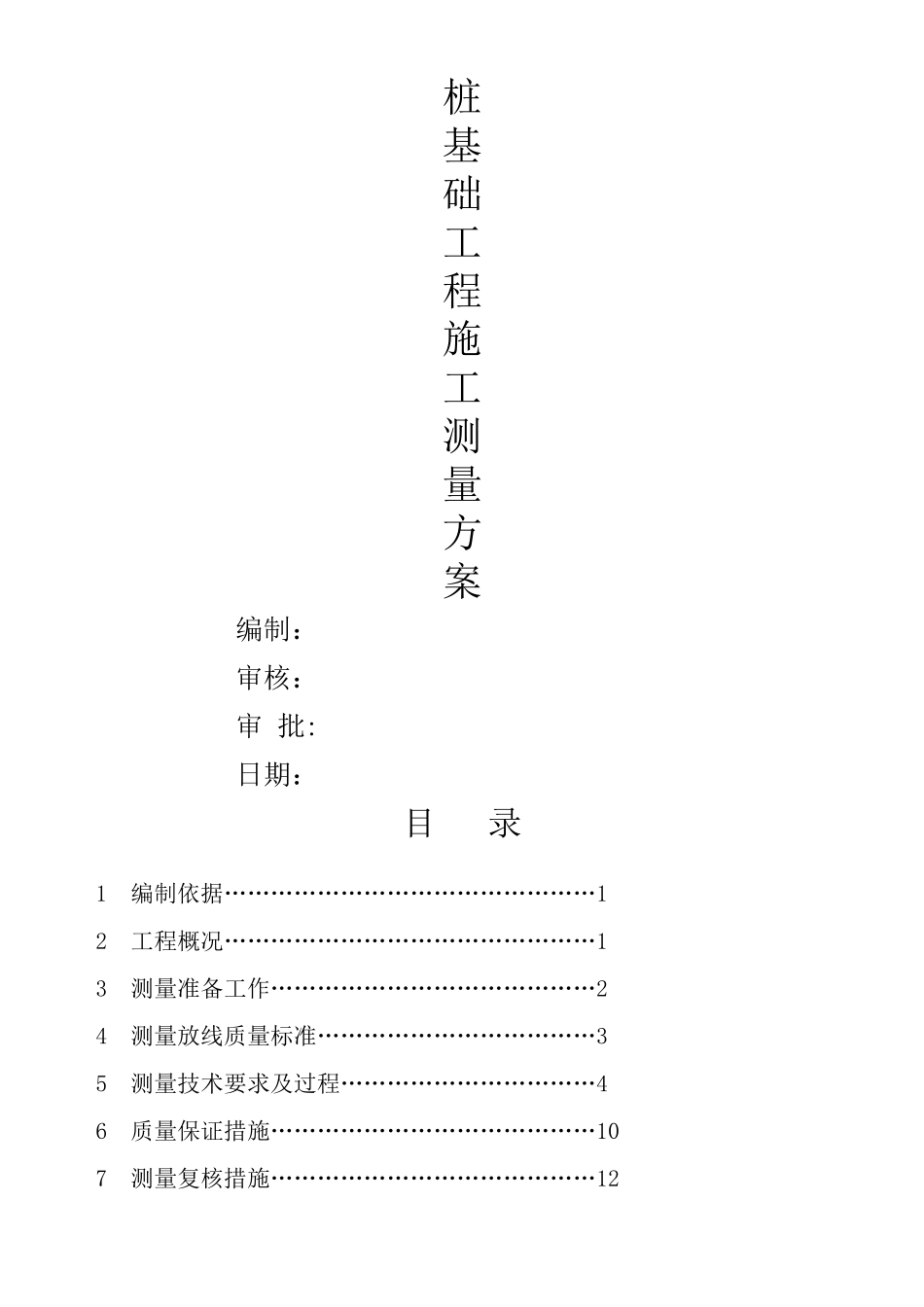

桩基础施工测量方案

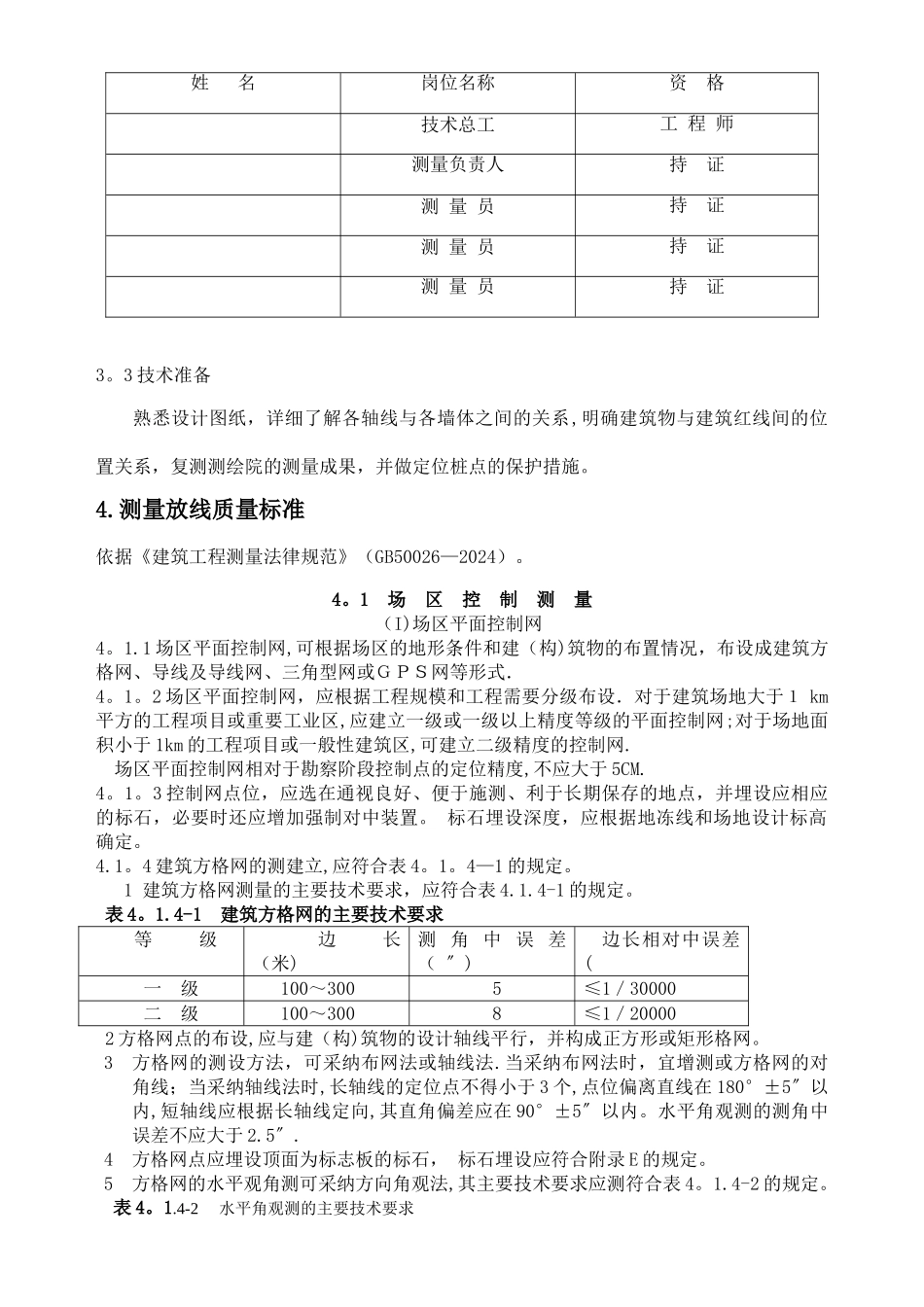

桩基础工程施工测量方案编制：审核：审 批:日期：目 录1 编制依据…………………………………………12 工程概况…………………………………………13 测量准备工作……………………………………24 测量放线质量标准………………………………35 测量技术要求及过程……………………………46 质量保证措施……………………………………107 测量复核措施……………………………………128 仪器保养和使用制度……………………………139测量管理制度……………………………………1410 安全保护措施……………………………………141.编制依据1。1 工程施工图1。2 工程施工组织设计1。3《建筑工程测量法律规范》(GB50026—2024）1。4《云南省建筑工程资料管理规程》（DBJ 53/T—44—2024)1。5《建筑地基基础设计法律规范》（GB5007—2024）1.6《建筑桩基技术法律规范》（JGJ94-2024）1。7《建筑基桩检测技术法律规范》(JGJ 106—2024)1。8《建筑地基基础技术法律规范》（DB42/242—2024)1。9《建筑地基基础工程施工质量验收法律规范》（GB50202—2024）1。10 其它相关的施工及验收法律规范、规程。2。工程概况3。测量准备工作3。1 测量器具准备测量仪器配备一览表3。2 人员准备序号测量器具名称型号单位数量备注1电子全站仪套1检测合格2自动安平水准仪套2检测合格3钢卷尺50m把2检测合格5m把10检测合格4测 绳50m件5检测合格5对 讲 机只4检测合格6阳光伞～把23。3 技术准备熟悉设计图纸，详细了解各轴线与各墙体之间的关系,明确建筑物与建筑红线间的位置关系，复测测绘院的测量成果，并做定位桩点的保护措施。4.测量放线质量标准依据《建筑工程测量法律规范》（GB50026—2024）。4。1 场 区 控 制 测 量 （I)场区平面控制网4。1.1 场区平面控制网,可根据场区的地形条件和建（构)筑物的布置情况，布设成建筑方格网、导线及导线网、三角型网或ＧＰＳ网等形式．4。1。2 场区平面控制网，应根据工程规模和工程需要分级布设．对于建筑场地大于１ km平方的工程项目或重要工业区,应建立一级或一级以上精度等级的平面控制网;对于场地面积小于 1km 的工程项目或一般性建筑区,可建立二级精度的控制网. 场区平面控制网相对于勘察阶段控制点的定位精度,不应大于 5CM.4。1。3 控制网点位，应选在通视良好、便于施测、利于长期保存的地点，并埋设应相应的标石，必要时还应增加强制对中装置。 标石埋设深度，应根据地冻线和场地设计标...
