梁板模板支撑架专项施工方案

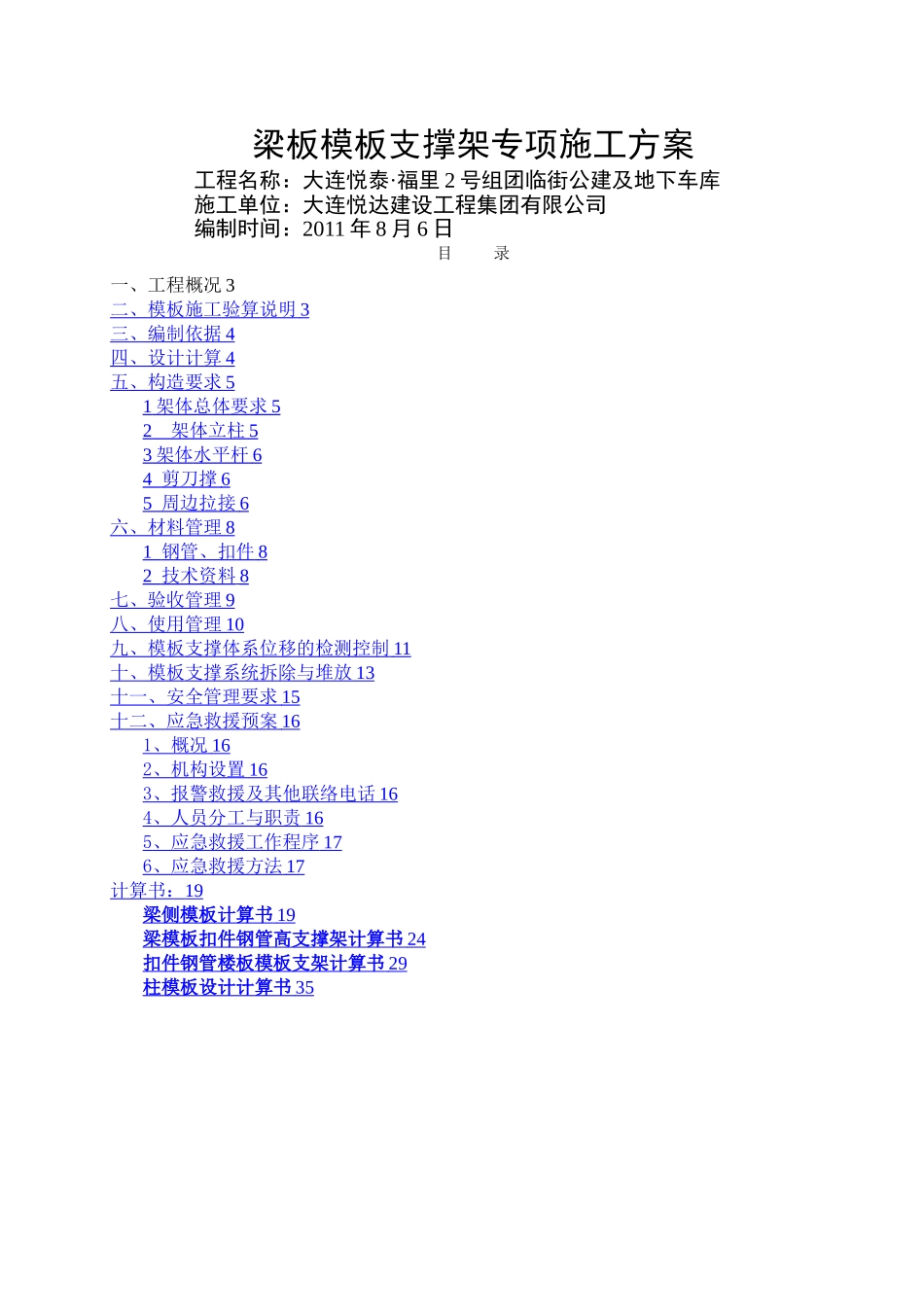

梁板模板支撑架专项施工方案_第1页
1/39

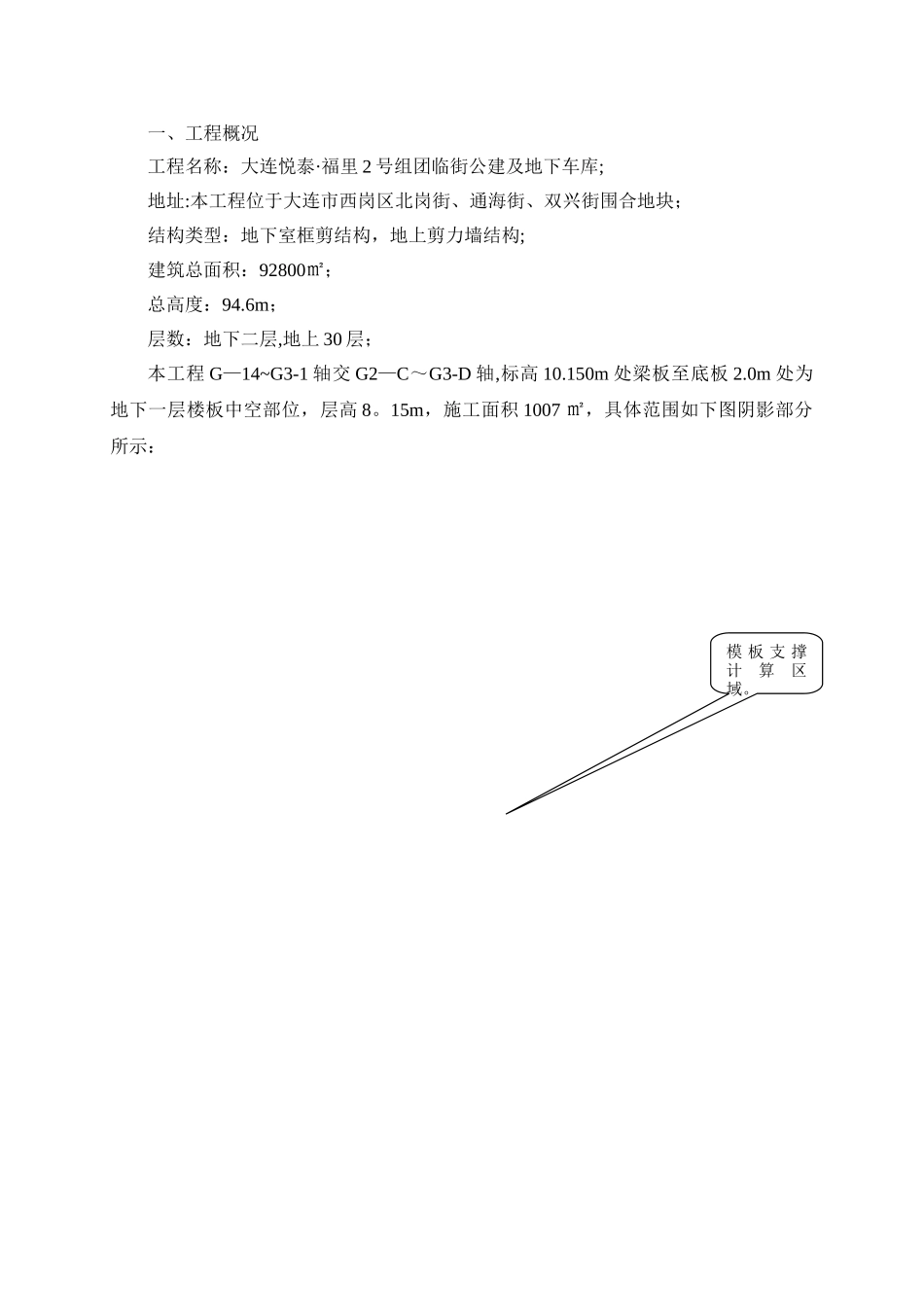

梁板模板支撑架专项施工方案_第2页
2/39

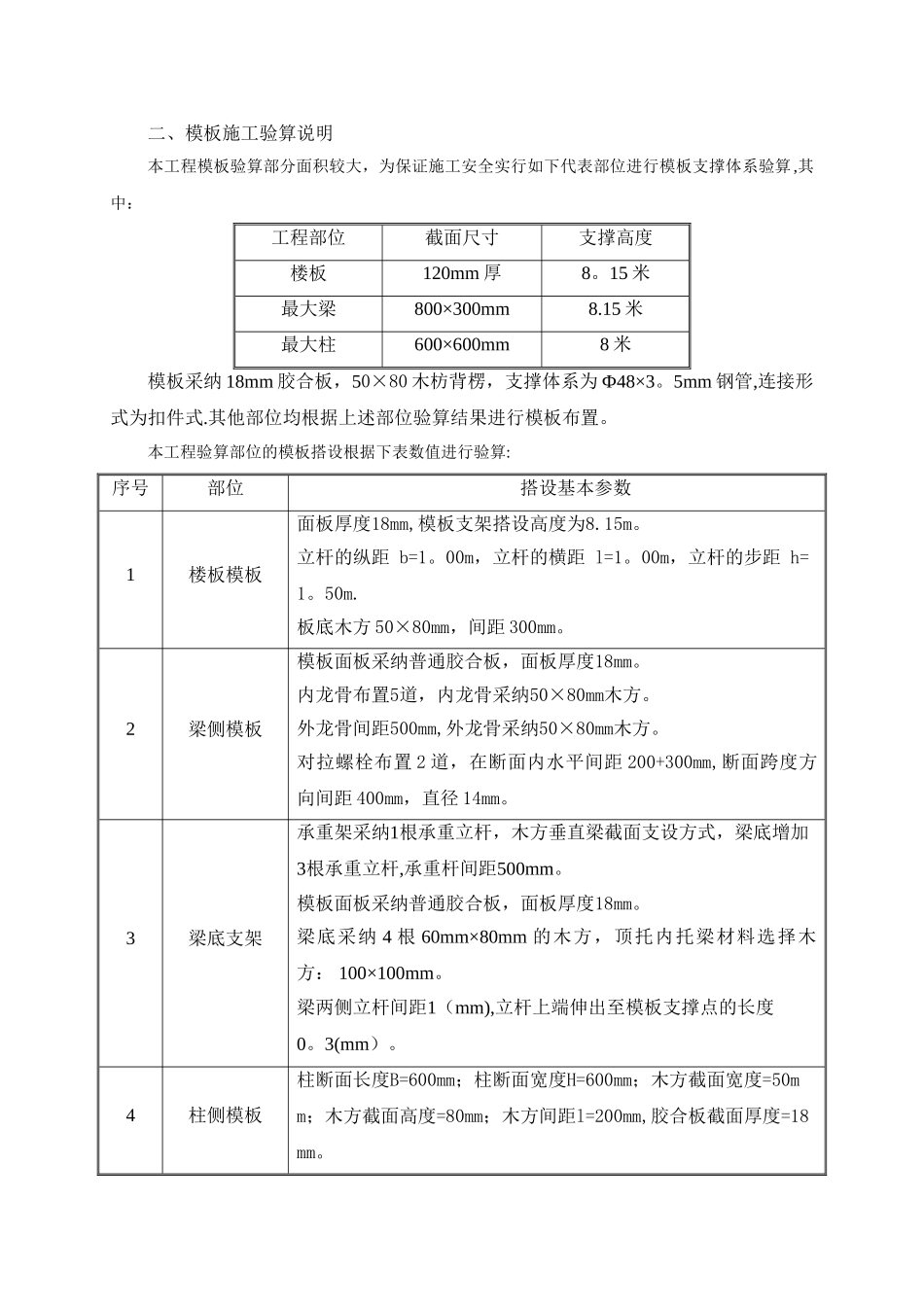

梁板模板支撑架专项施工方案_第3页
3/39
梁板模板支撑架专项施工方案工程名称:大连悦泰·福里 2 号组团临街公建及地下车库施工单位:大连悦达建设工程集团有限公司编制时间:2011 年 8 月 6 日目 录一、工程概况 3二、模板施工验算说明 3 三、编制依据 4 四、设计计算 4 五、构造要求 5 1 架体总体要求 5 2 架体立柱 5 3 架体 水平杆 6 4 剪刀撑 6 5 周边拉接 6 六、材料管理 8 1 钢管、扣件 8 2 技术资料 8 七、验收管理 9 八、使用管理 10 九、模板支撑体系位移的检测控制 11 十、模板支撑系统拆除与堆放 13 十一、安全管理要求 15 十二、应急救援预案 16 1 、概况 16 2 、机构设置 16 3 、报警救援及其他联络电话 16 4 、人员分工与职责 16 5 、应急救援工作程序 17 6 、应急救援方法 17 计算书: 19 梁侧模板计算书 19 梁模板扣件钢管高支撑架计算书 24 扣件钢管楼板模板支架计算书 29 柱模板设计计算书 35 一、工程概况工程名称:大连悦泰·福里 2 号组团临街公建及地下车库;地址:本工程位于大连市西岗区北岗街、通海街、双兴街围合地块;结构类型:地下室框剪结构,地上剪力墙结构;建筑总面积:92800㎡;总高度:94.6m;层数:地下二层,地上 30 层;本工程 G—14~G3-1 轴交 G2—C~G3-D 轴,标高 10.150m 处梁板至底板 2.0m 处为地下一层楼板中空部位,层高 8。15m,施工面积 1007 ㎡,具体范围如下图阴影部分所示:模 板 支 撑计算区域。二、模板施工验算说明本工程模板验算部分面积较大,为保证施工安全实行如下代表部位进行模板支撑体系验算,其中:工程部位截面尺寸支撑高度楼板120mm 厚8。15 米最大梁800×300mm8.15 米最大柱600×600mm8 米模板采纳 18mm 胶合板,50×80 木枋背楞,支撑体系为 Ф48×3。5mm 钢管,连接形式为扣件式.其他部位均根据上述部位验算结果进行模板布置。本工程验算部位的模板搭设根据下表数值进行验算:序号部位搭设基本参数1楼板模板面板厚度18mm,模板支架搭设高度为8.15m。立杆的纵距 b=1。00m,立杆的横距 l=1。00m,立杆的步距 h=1。50m.板底木方 50×80mm,间距 300mm。2梁侧模板模板面板采纳普通胶合板,面板厚度18mm。内龙骨布置5道,内龙骨采纳50×80mm木方。外龙骨间距500mm,外龙骨采纳50×80mm木方。对拉螺栓布置 2 道,在断面内水平间距 200+300mm,断面跨度方向间距 400mm,直径 14mm。3梁底支架承重架采纳1根承重...
