梁钢筋表示方法

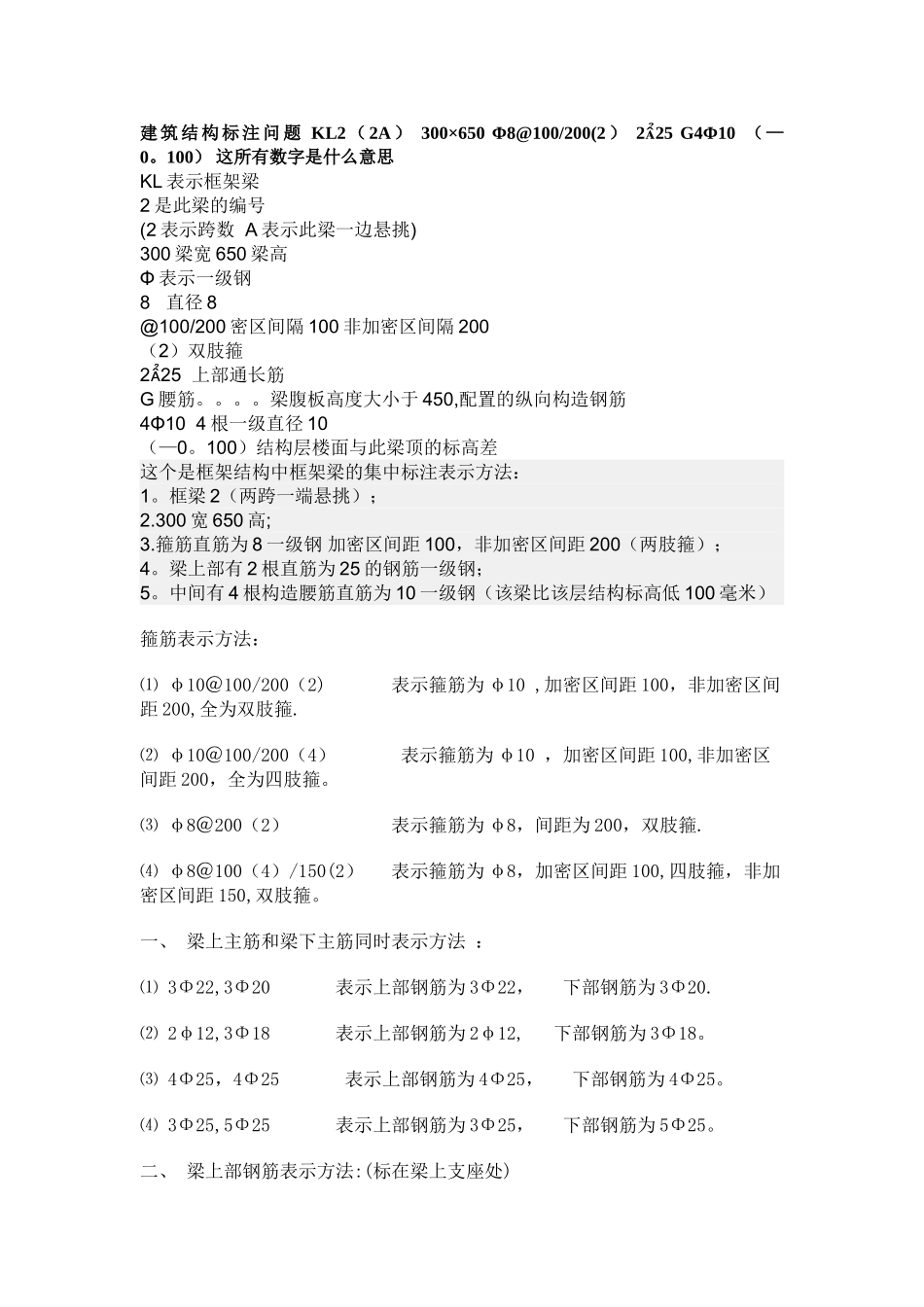

梁钢筋表示方法_第1页
1/2

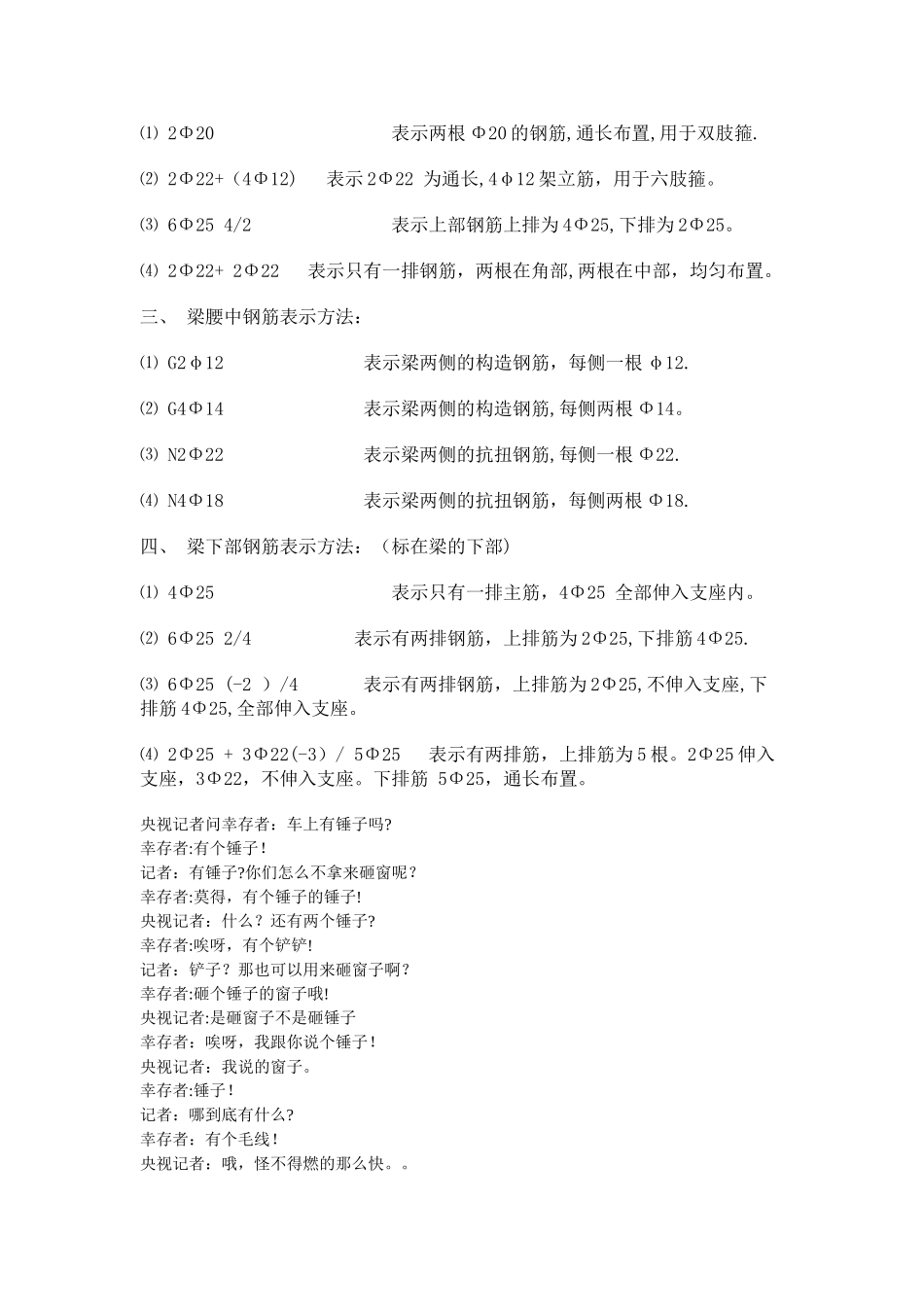

梁钢筋表示方法_第2页
2/2
建筑结构标注问题 KL2(2A) 300×650 Φ8@100/200(2 ) 2 25 G4Φ10 (—0。100) 这所有数字是什么意思KL 表示框架梁2 是此梁的编号(2 表示跨数 A 表示此梁一边悬挑)300 梁宽 650 梁高Φ 表示一级钢8 直径 8@100/200 密区间隔 100 非加密区间隔 200(2)双肢箍 2 25 上部通长筋G 腰筋。。。。梁腹板高度大小于 450,配置的纵向构造钢筋4Φ10 4 根一级直径 10(—0。100)结构层楼面与此梁顶的标高差这个是框架结构中框架梁的集中标注表示方法:1。框梁 2(两跨一端悬挑);2.300 宽 650 高;3.箍筋直筋为 8 一级钢 加密区间距 100,非加密区间距 200(两肢箍);4。梁上部有 2 根直筋为 25 的钢筋一级钢;5。中间有 4 根构造腰筋直筋为 10 一级钢(该梁比该层结构标高低 100 毫米) 箍筋表示方法:⑴ φ10@100/200(2) 表示箍筋为 φ10 ,加密区间距 100,非加密区间距 200,全为双肢箍.⑵ φ10@100/200(4) 表示箍筋为 φ10 ,加密区间距 100,非加密区间距 200,全为四肢箍。⑶ φ8@200(2) 表示箍筋为 φ8,间距为 200,双肢箍.⑷ φ8@100(4)/150(2) 表示箍筋为 φ8,加密区间距 100,四肢箍,非加密区间距 150,双肢箍。一、 梁上主筋和梁下主筋同时表示方法 :⑴ 3Φ22,3Φ20 表示上部钢筋为 3Φ22, 下部钢筋为 3Φ20.⑵ 2φ12,3Φ18 表示上部钢筋为 2φ12, 下部钢筋为 3Φ18。⑶ 4Φ25,4Φ25 表示上部钢筋为 4Φ25, 下部钢筋为 4Φ25。⑷ 3Φ25,5Φ25 表示上部钢筋为 3Φ25, 下部钢筋为 5Φ25。二、 梁上部钢筋表示方法:(标在梁上支座处)⑴ 2Φ20 表示两根 Φ20 的钢筋,通长布置,用于双肢箍.⑵ 2Φ22+(4Φ12) 表示 2Φ22 为通长,4φ12 架立筋,用于六肢箍。⑶ 6Φ25 4/2 表示上部钢筋上排为 4Φ25,下排为 2Φ25。⑷ 2Φ22+ 2Φ22 表示只有一排钢筋,两根在角部,两根在中部,均匀布置。三、 梁腰中钢筋表示方法:⑴ G2φ12 表示梁两侧的构造钢筋,每侧一根 φ12.⑵ G4Φ14 表示梁两侧的构造钢筋,每侧两根 Φ14。⑶ N2Φ22 表示梁两侧的抗扭钢筋,每侧一根 Φ22.⑷ N4Φ18 表示梁两侧的抗扭钢筋,每侧两根 Φ18.四、 梁下部钢筋表示方法:(标在梁的下部)⑴ 4Φ25 表示只有一排主筋,4Φ25 全部伸入支座内。⑵ 6Φ25 2/4 表示有两排钢筋,上排筋为 2Φ25,下排筋 4Φ25.⑶ 6Φ25 (-2 ...
