楼层洞口安全防护施工工法

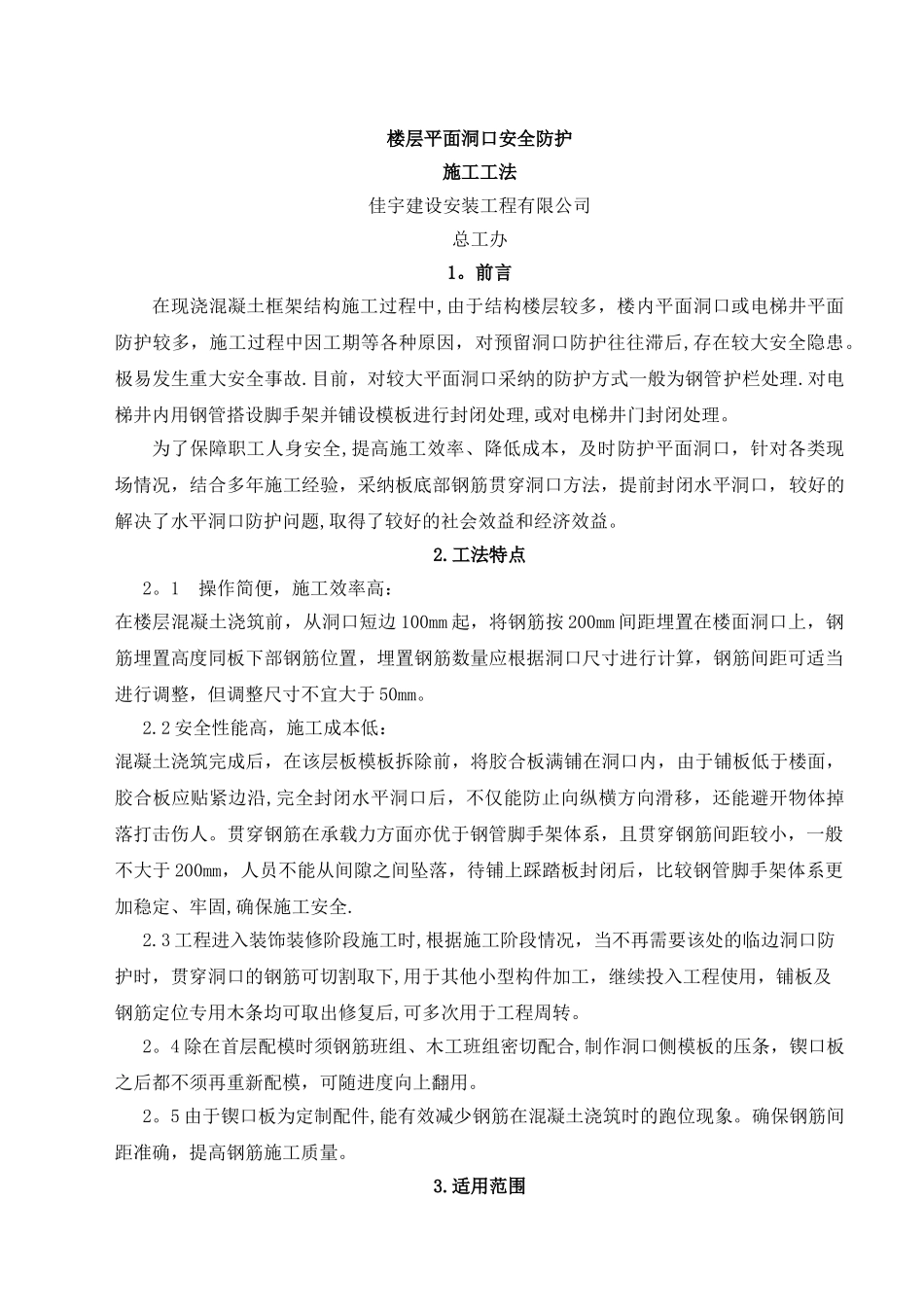

楼层平面洞口安全防护施工工法佳宇建设安装工程有限公司总工办1。前言在现浇混凝土框架结构施工过程中,由于结构楼层较多，楼内平面洞口或电梯井平面防护较多，施工过程中因工期等各种原因，对预留洞口防护往往滞后,存在较大安全隐患。极易发生重大安全事故.目前，对较大平面洞口采纳的防护方式一般为钢管护栏处理.对电梯井内用钢管搭设脚手架并铺设模板进行封闭处理,或对电梯井门封闭处理。为了保障职工人身安全,提高施工效率、降低成本，及时防护平面洞口，针对各类现场情况，结合多年施工经验，采纳板底部钢筋贯穿洞口方法，提前封闭水平洞口，较好的解决了水平洞口防护问题,取得了较好的社会效益和经济效益。2.工法特点2。1 操作简便，施工效率高：在楼层混凝土浇筑前，从洞口短边 100mm 起，将钢筋按 200mm 间距埋置在楼面洞口上，钢筋埋置高度同板下部钢筋位置，埋置钢筋数量应根据洞口尺寸进行计算，钢筋间距可适当进行调整，但调整尺寸不宜大于 50mm。2.2 安全性能高，施工成本低：混凝土浇筑完成后，在该层板模板拆除前，将胶合板满铺在洞口内，由于铺板低于楼面，胶合板应贴紧边沿,完全封闭水平洞口后，不仅能防止向纵横方向滑移，还能避开物体掉落打击伤人。贯穿钢筋在承载力方面亦优于钢管脚手架体系，且贯穿钢筋间距较小，一般不大于 200mm，人员不能从间隙之间坠落，待铺上踩踏板封闭后，比较钢管脚手架体系更加稳定、牢固,确保施工安全.2.3 工程进入装饰装修阶段施工时,根据施工阶段情况，当不再需要该处的临边洞口防护时，贯穿洞口的钢筋可切割取下,用于其他小型构件加工，继续投入工程使用，铺板及钢筋定位专用木条均可取出修复后,可多次用于工程周转。2。4 除在首层配模时须钢筋班组、木工班组密切配合,制作洞口侧模板的压条，锲口板之后都不须再重新配模，可随进度向上翻用。2。5 由于锲口板为定制配件,能有效减少钢筋在混凝土浇筑时的跑位现象。确保钢筋间距准确，提高钢筋施工质量。3.适用范围本工法适用于所有现浇混凝土楼面中的水平洞口、电梯井口等防护施工。4。工艺原理在电梯井等洞口施工时，将原板底筋经过重新计算下料，使板底筋直接贯穿洞口，并在洞口贯穿筋上铺设复合模板，作水平洞口安全防护及踩踏板使用,代替目前施工过程中施工层洞口搭设井字形防护架或围护钢管栏杆。5。施工工艺流程及操作要点5.1 施工工艺流程:图 5。1 施工工艺流程图5.2 施工操作要点：5。2。1 选择防护设计方案1. 确定平面...
