楼梯封闭模板施工方案

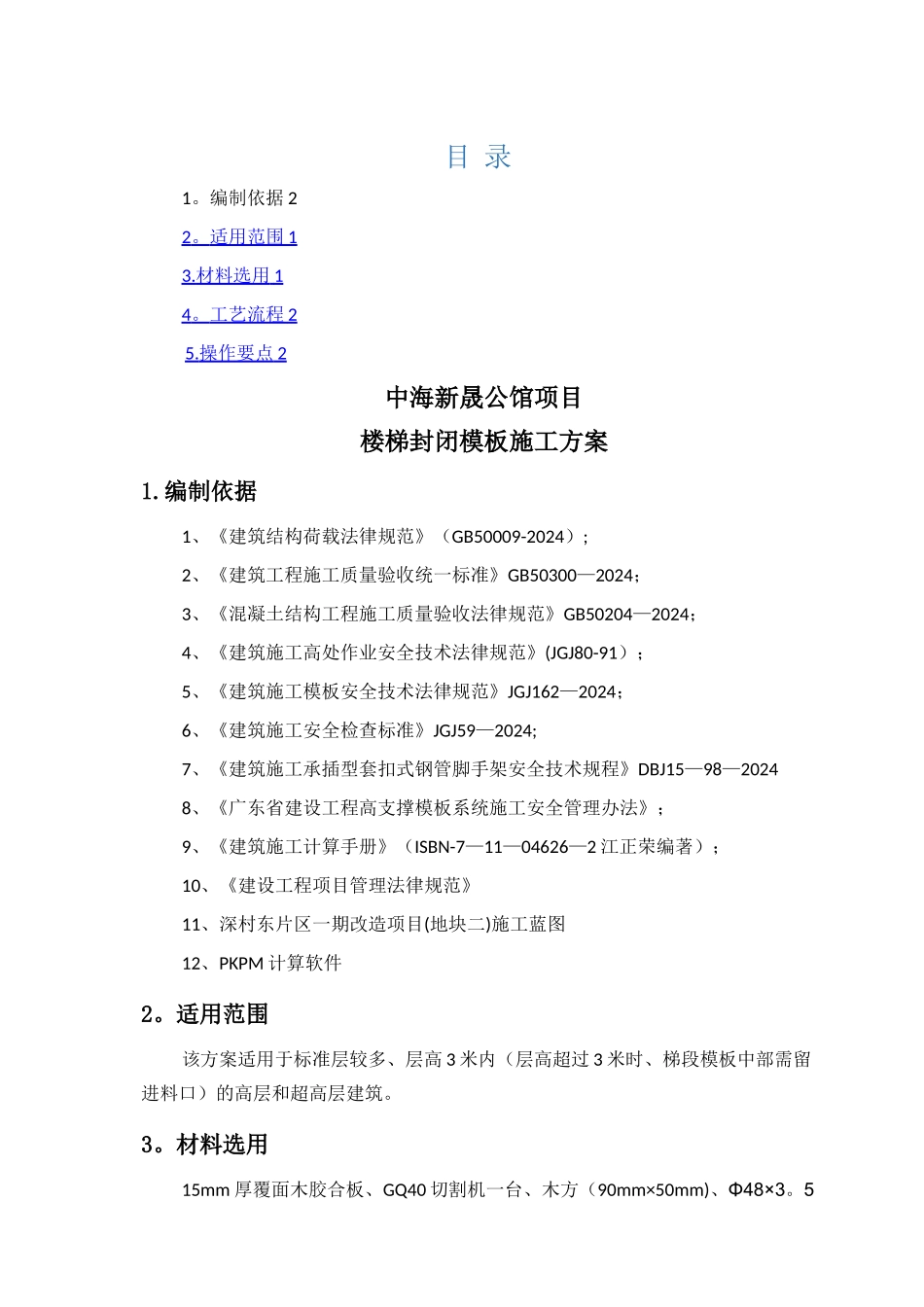

楼梯封闭模板施工方案_第1页
1/4

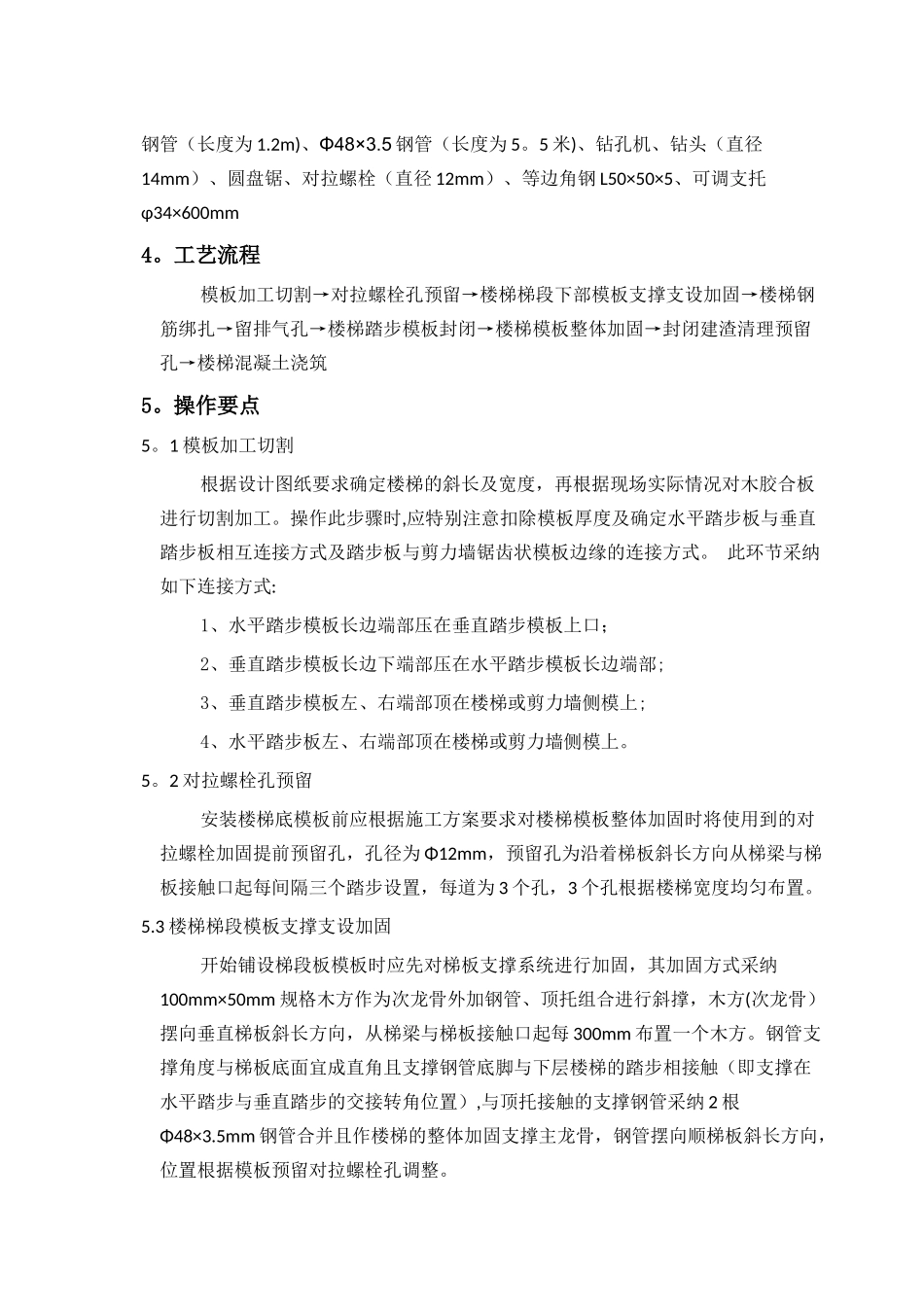

楼梯封闭模板施工方案_第2页
2/4

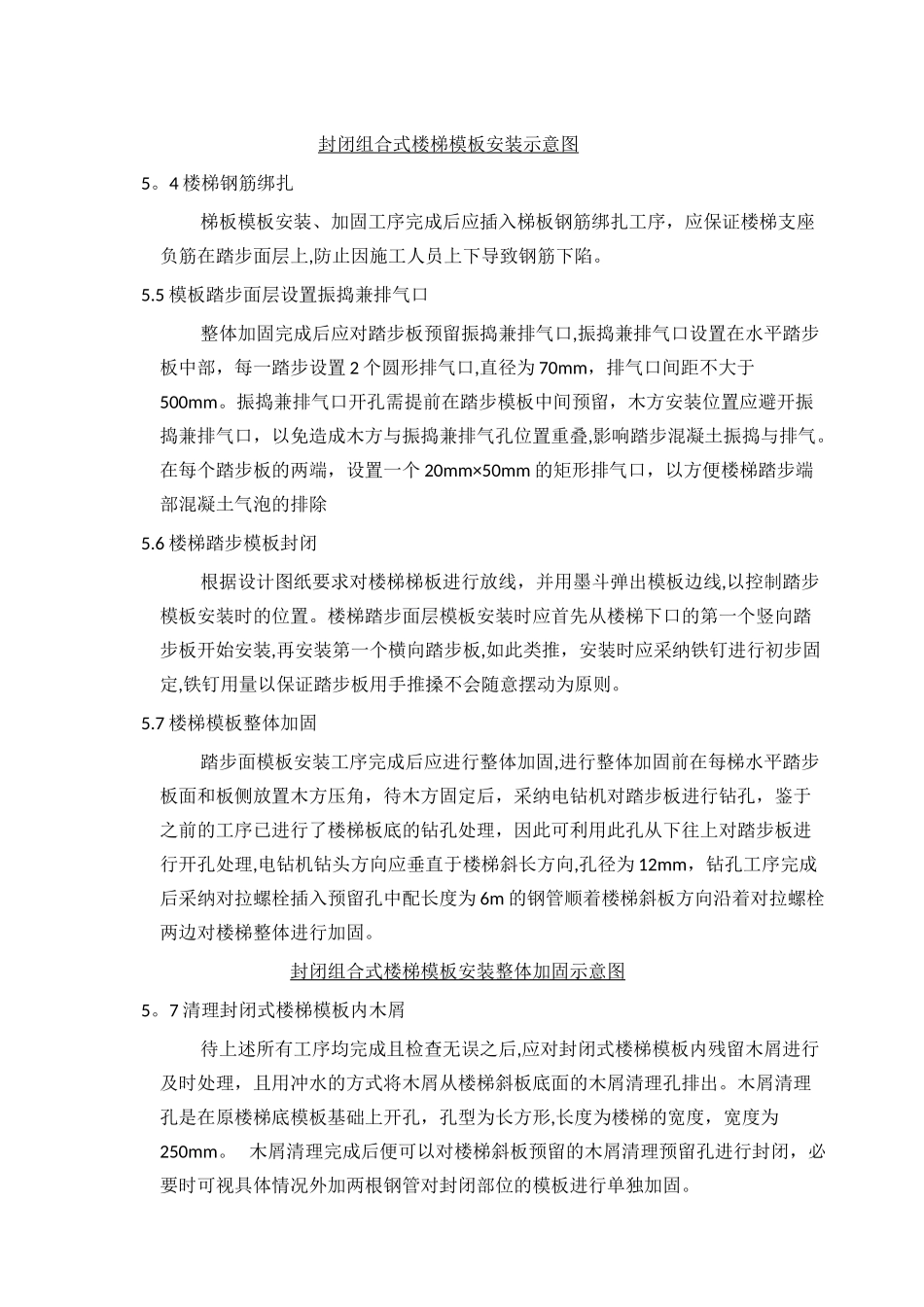

楼梯封闭模板施工方案_第3页
3/4
目 录1。编制依据 22 。 适用范围 1 3. 材料选用 1 4 。 工艺流程 2 5. 操作要点 2 中海新晟公馆项目楼梯封闭模板施工方案1.编制依据1、《建筑结构荷载法律规范》(GB50009-2024);2、《建筑工程施工质量验收统一标准》GB50300—2024;3、《混凝土结构工程施工质量验收法律规范》GB50204—2024;4、《建筑施工高处作业安全技术法律规范》(JGJ80-91);5、《建筑施工模板安全技术法律规范》JGJ162—2024;6、《建筑施工安全检查标准》JGJ59—2024;7、《建筑施工承插型套扣式钢管脚手架安全技术规程》DBJ15—98—20248、《广东省建设工程高支撑模板系统施工安全管理办法》;9、《建筑施工计算手册》(ISBN-7—11—04626—2 江正荣编著);10、《建设工程项目管理法律规范》11、深村东片区一期改造项目(地块二)施工蓝图12、PKPM 计算软件2。适用范围该方案适用于标准层较多、层高 3 米内(层高超过 3 米时、梯段模板中部需留进料口)的高层和超高层建筑。 3。材料选用15mm 厚覆面木胶合板、GQ40 切割机一台、木方(90mm×50mm)、Φ48×3。5钢管(长度为 1.2m)、Φ48×3.5 钢管(长度为 5。5 米)、钻孔机、钻头(直径14mm)、圆盘锯、对拉螺栓(直径 12mm)、等边角钢 L50×50×5、可调支托φ34×600mm4。工艺流程模板加工切割→对拉螺栓孔预留→楼梯梯段下部模板支撑支设加固→楼梯钢筋绑扎→留排气孔→楼梯踏步模板封闭→楼梯模板整体加固→封闭建渣清理预留孔→楼梯混凝土浇筑5。操作要点5。1 模板加工切割 根据设计图纸要求确定楼梯的斜长及宽度,再根据现场实际情况对木胶合板进行切割加工。操作此步骤时,应特别注意扣除模板厚度及确定水平踏步板与垂直踏步板相互连接方式及踏步板与剪力墙锯齿状模板边缘的连接方式。 此环节采纳如下连接方式:1、水平踏步模板长边端部压在垂直踏步模板上口;2、垂直踏步模板长边下端部压在水平踏步模板长边端部; 3、垂直踏步模板左、右端部顶在楼梯或剪力墙侧模上;4、水平踏步板左、右端部顶在楼梯或剪力墙侧模上。5。2 对拉螺栓孔预留安装楼梯底模板前应根据施工方案要求对楼梯模板整体加固时将使用到的对拉螺栓加固提前预留孔,孔径为 Φ12mm,预留孔为沿着梯板斜长方向从梯梁与梯板接触口起每间隔三个踏步设置,每道为 3 个孔,3 个孔根据楼梯宽度均匀布置。 5.3 楼梯梯段模板支撑支设加固 开始铺设梯段板模板时应先对梯板支撑系统进行加固,其加固方式采纳100mm×...
