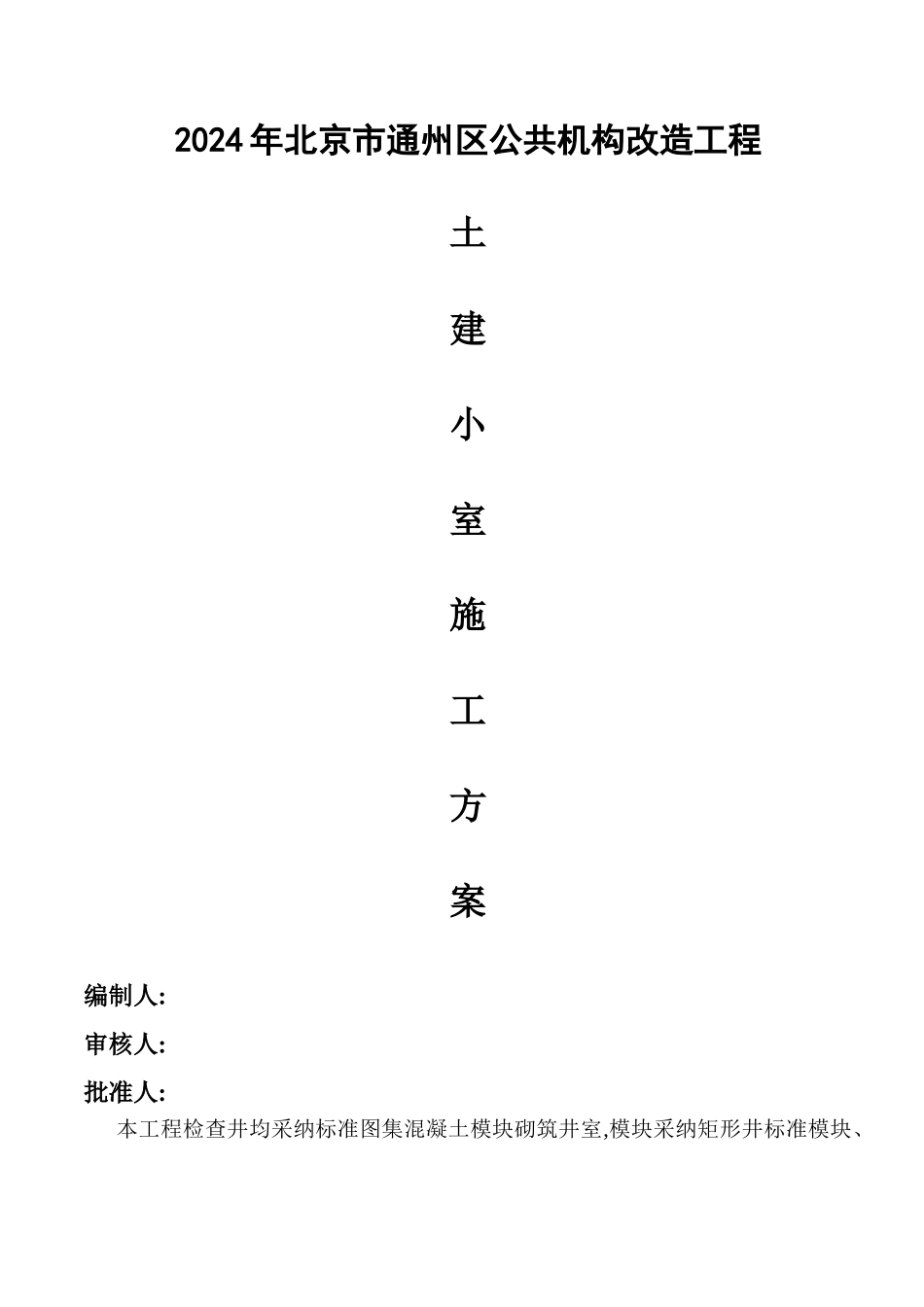

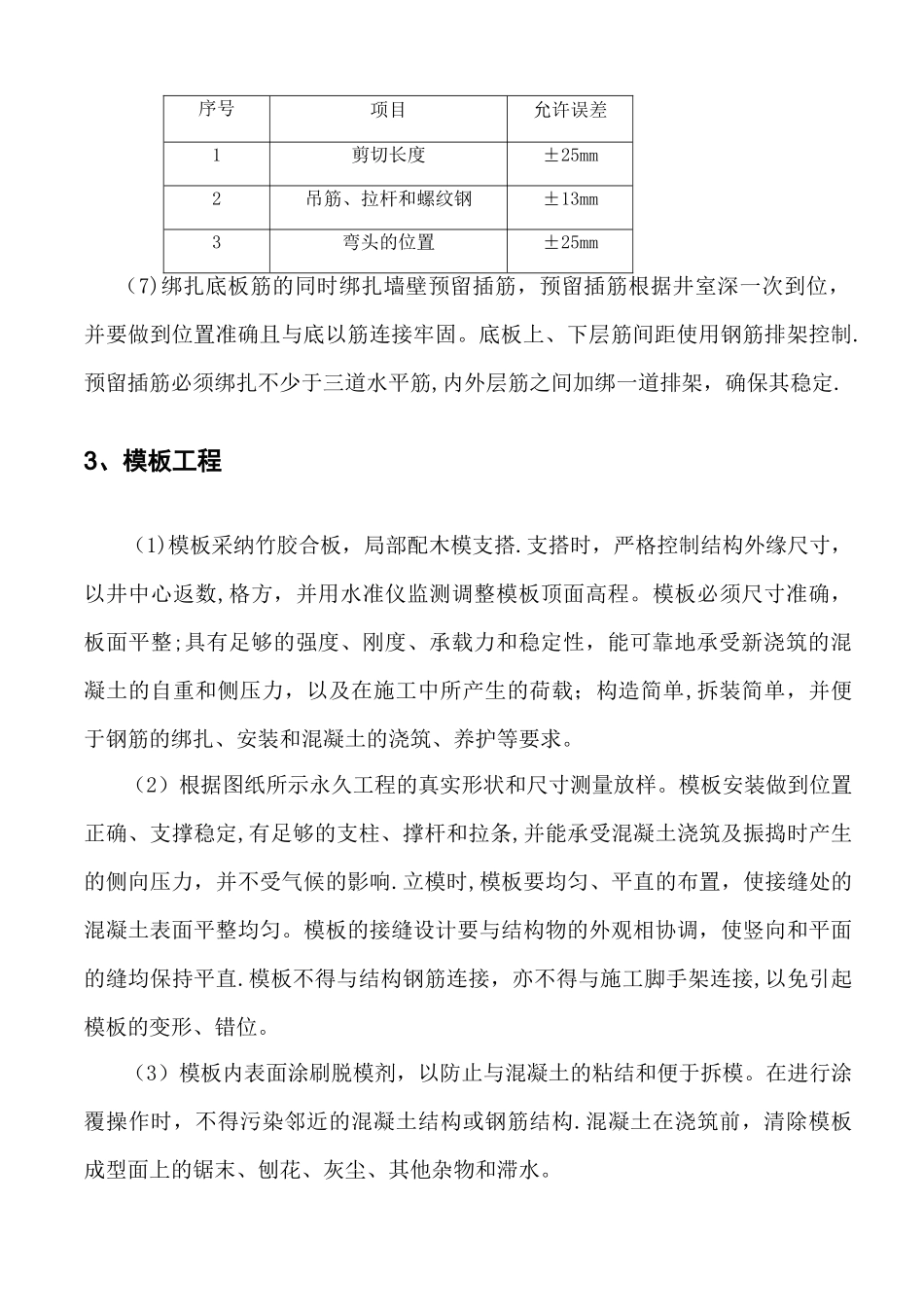

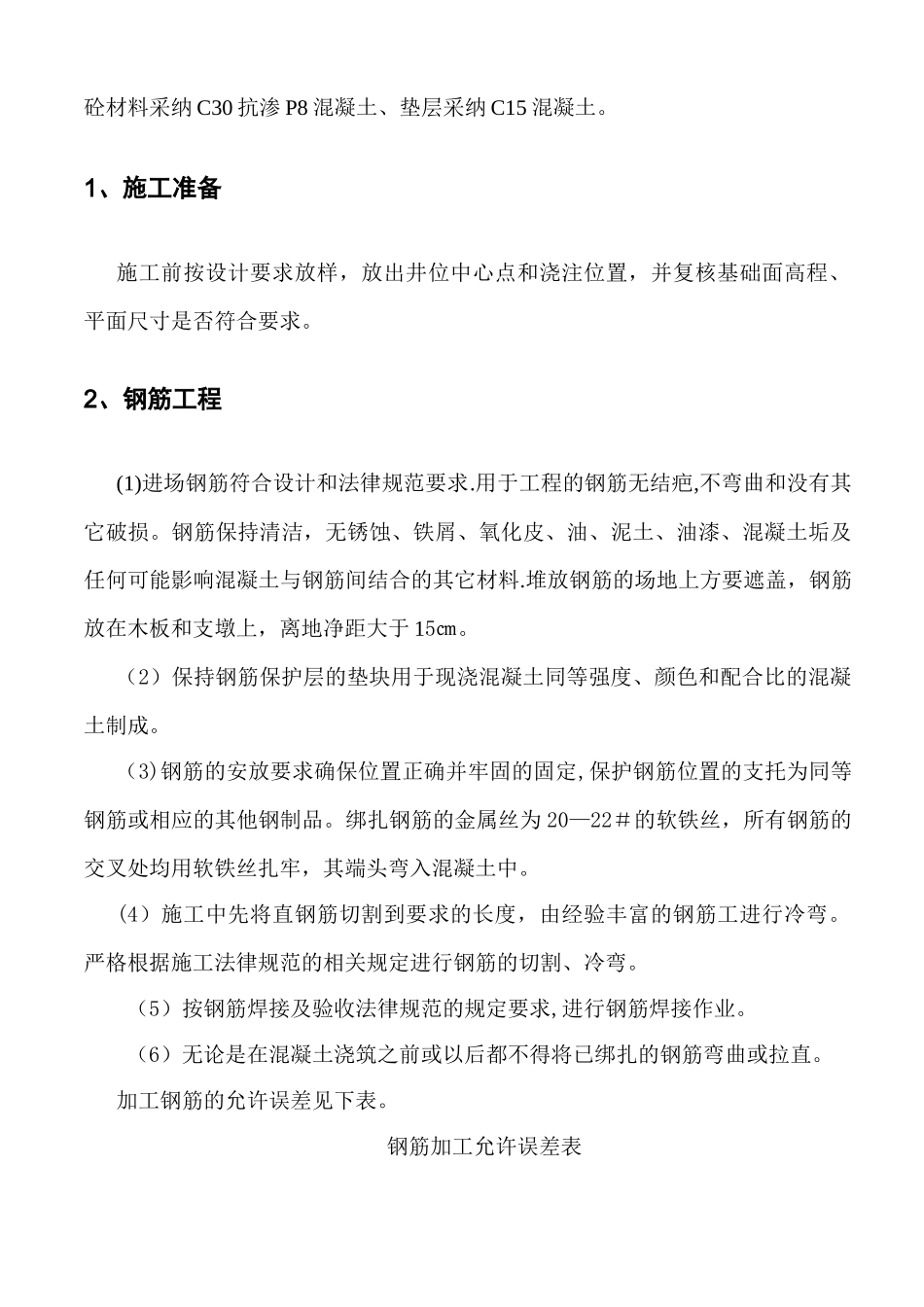

2024 年北京市通州区公共机构改造工程土建小室施工方案编制人:审核人:批准人:本工程检查井均采纳标准图集混凝土模块砌筑井室,模块采纳矩形井标准模块、砼材料采纳 C30 抗渗 P8 混凝土、垫层采纳 C15 混凝土。1、施工准备施工前按设计要求放样，放出井位中心点和浇注位置，并复核基础面高程、平面尺寸是否符合要求。2、钢筋工程(1)进场钢筋符合设计和法律规范要求.用于工程的钢筋无结疤,不弯曲和没有其它破损。钢筋保持清洁，无锈蚀、铁屑、氧化皮、油、泥土、油漆、混凝土垢及任何可能影响混凝土与钢筋间结合的其它材料.堆放钢筋的场地上方要遮盖，钢筋放在木板和支墩上，离地净距大于 15㎝。（2）保持钢筋保护层的垫块用于现浇混凝土同等强度、颜色和配合比的混凝土制成。（3)钢筋的安放要求确保位置正确并牢固的固定,保护钢筋位置的支托为同等钢筋或相应的其他钢制品。绑扎钢筋的金属丝为 20—22＃的软铁丝，所有钢筋的交叉处均用软铁丝扎牢，其端头弯入混凝土中。(4）施工中先将直钢筋切割到要求的长度，由经验丰富的钢筋工进行冷弯。严格根据施工法律规范的相关规定进行钢筋的切割、冷弯。 （5）按钢筋焊接及验收法律规范的规定要求,进行钢筋焊接作业。 （6）无论是在混凝土浇筑之前或以后都不得将已绑扎的钢筋弯曲或拉直。加工钢筋的允许误差见下表。钢筋加工允许误差表序号项目允许误差1剪切长度±25mm2吊筋、拉杆和螺纹钢±13mm3弯头的位置±25mm（7)绑扎底板筋的同时绑扎墙壁预留插筋，预留插筋根据井室深一次到位，并要做到位置准确且与底以筋连接牢固。底板上、下层筋间距使用钢筋排架控制.预留插筋必须绑扎不少于三道水平筋,内外层筋之间加绑一道排架，确保其稳定.3、模板工程（1)模板采纳竹胶合板，局部配木模支搭.支搭时，严格控制结构外缘尺寸，以井中心返数,格方，并用水准仪监测调整模板顶面高程。模板必须尺寸准确，板面平整;具有足够的强度、刚度、承载力和稳定性，能可靠地承受新浇筑的混凝土的自重和侧压力，以及在施工中所产生的荷载；构造简单,拆装简单，并便于钢筋的绑扎、安装和混凝土的浇筑、养护等要求。（2）根据图纸所示永久工程的真实形状和尺寸测量放样。模板安装做到位置正确、支撑稳定,有足够的支柱、撑杆和拉条,并能承受混凝土浇筑及振捣时产生的侧向压力，并不受气候的影响.立模时,模板要均匀、平直的布置，使接缝处的混凝土表面平整均匀。模板的接缝设计要与结构物的外观相协调，使竖向和平面的缝均...
