模板专项施工方案(钢管支撑)

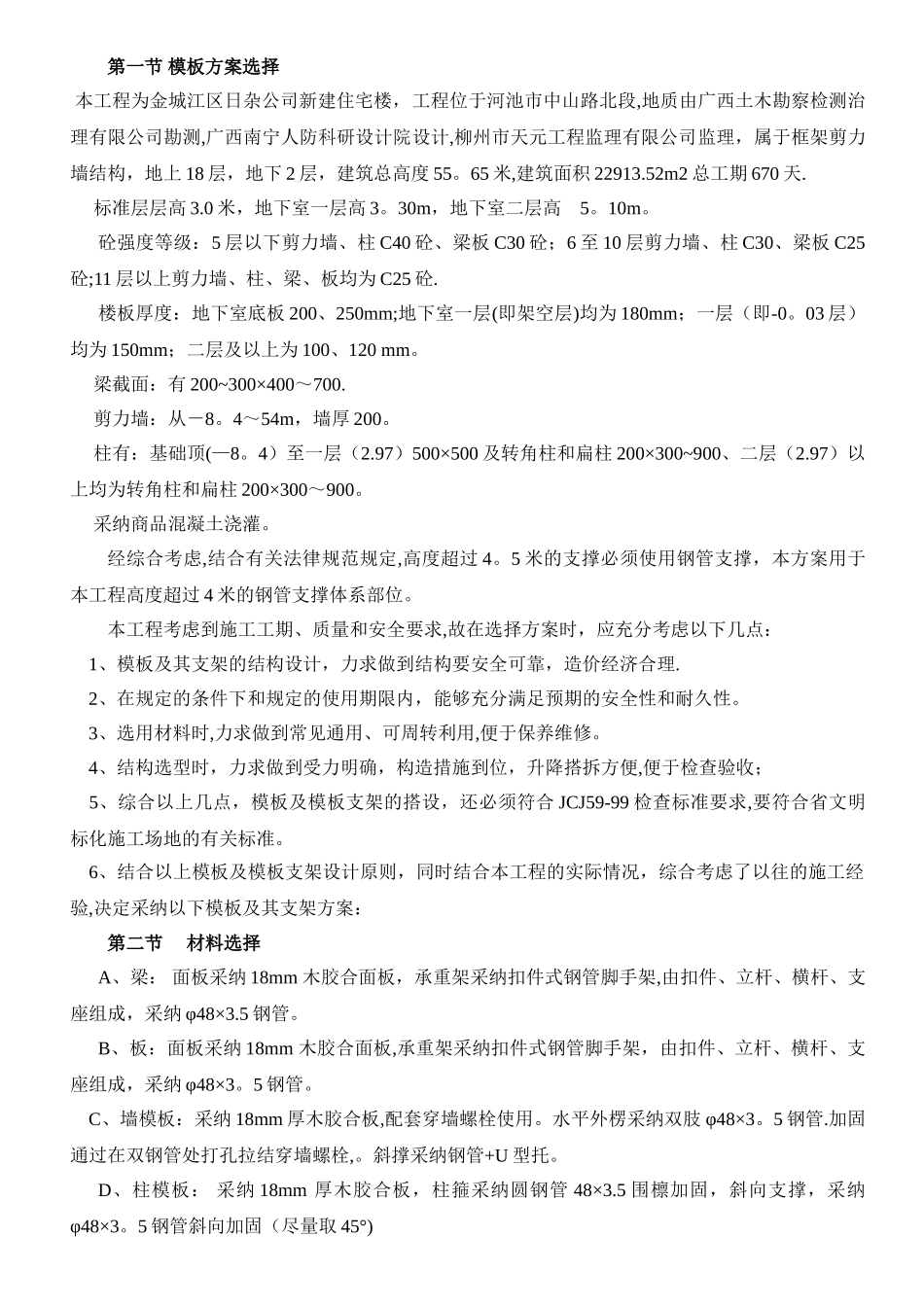

模板专项施工方案(钢管支撑)_第1页
1/11
模板专项施工方案(钢管支撑)_第2页
2/11
模板专项施工方案(钢管支撑)_第3页
3/11
第一节 模板方案选择 本工程为金城江区日杂公司新建住宅楼,工程位于河池市中山路北段,地质由广西土木勘察检测治理有限公司勘测,广西南宁人防科研设计院设计,柳州市天元工程监理有限公司监理,属于框架剪力墙结构,地上 18 层,地下 2 层,建筑总高度 55。65 米,建筑面积 22913.52m2 总工期 670 天. 标准层层高 3.0 米,地下室一层高 3。30m,地下室二层高 5。10m。砼强度等级:5 层以下剪力墙、柱 C40 砼、梁板 C30 砼;6 至 10 层剪力墙、柱 C30、梁板 C25砼;11 层以上剪力墙、柱、梁、板均为 C25 砼.楼板厚度:地下室底板 200、250mm;地下室一层(即架空层)均为 180mm;一层(即-0。03 层)均为 150mm;二层及以上为 100、120 mm。 梁截面:有 200~300×400~700. 剪力墙:从-8。4~54m,墙厚 200。 柱有:基础顶(—8。4)至一层(2.97)500×500 及转角柱和扁柱 200×300~900、二层(2.97)以上均为转角柱和扁柱 200×300~900。 采纳商品混凝土浇灌。经综合考虑,结合有关法律规范规定,高度超过 4。5 米的支撑必须使用钢管支撑,本方案用于本工程高度超过 4 米的钢管支撑体系部位。本工程考虑到施工工期、质量和安全要求,故在选择方案时,应充分考虑以下几点: 1、模板及其支架的结构设计,力求做到结构要安全可靠,造价经济合理. 2、在规定的条件下和规定的使用期限内,能够充分满足预期的安全性和耐久性。 3、选用材料时,力求做到常见通用、可周转利用,便于保养维修。 4、结构选型时,力求做到受力明确,构造措施到位,升降搭拆方便,便于检查验收; 5、综合以上几点,模板及模板支架的搭设,还必须符合 JCJ59-99 检查标准要求,要符合省文明标化施工场地的有关标准。 6、结合以上模板及模板支架设计原则,同时结合本工程的实际情况,综合考虑了以往的施工经验,决定采纳以下模板及其支架方案:第二节 材料选择A、梁: 面板采纳 18mm 木胶合面板,承重架采纳扣件式钢管脚手架,由扣件、立杆、横杆、支座组成,采纳 φ48×3.5 钢管。B、板:面板采纳 18mm 木胶合面板,承重架采纳扣件式钢管脚手架,由扣件、立杆、横杆、支座组成,采纳 φ48×3。5 钢管。 C、墙模板:采纳 18mm 厚木胶合板,配套穿墙螺栓使用。水平外楞采纳双肢 φ48×3。5 钢管.加固通过在双钢管处打孔拉结穿墙螺栓,。斜撑采纳钢管+U 型托。D、柱模板: 采纳 18mm 厚木胶合板,柱箍采纳圆钢管 48×3...
