模板及支撑系统施工方案

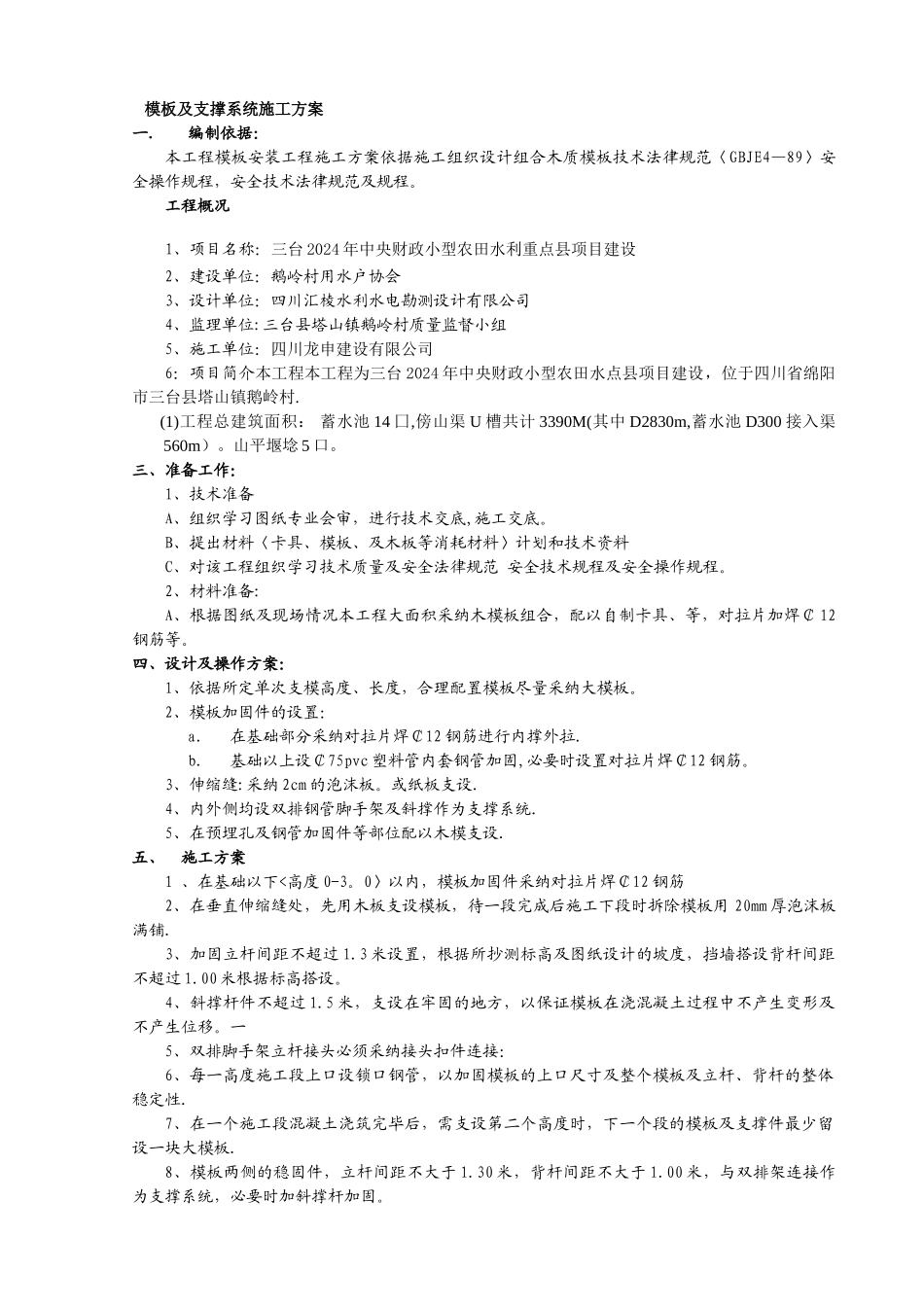

模板及支撑系统施工方案一．编制依据：本工程模板安装工程施工方案依据施工组织设计组合木质模板技术法律规范〈GBJE4—89〉安全操作规程，安全技术法律规范及规程。工程概况1、项目名称：三台 2024 年中央财政小型农田水利重点县项目建设2、建设单位：鹅岭村用水户协会3、设计单位：四川汇棱水利水电勘测设计有限公司4、监理单位:三台县塔山镇鹅岭村质量监督小组5、施工单位：四川龙申建设有限公司6：项目简介本工程本工程为三台 2024 年中央财政小型农田水点县项目建设，位于四川省绵阳市三台县塔山镇鹅岭村.(1)工程总建筑面积： 蓄水池 14 囗,傍山渠 U 槽共计 3390M(其中 D2830m,蓄水池 D300 接入渠560m）。山平堰埝 5 口。三、准备工作：1、技术准备A、组织学习图纸专业会审，进行技术交底,施工交底。B、提出材料〈卡具、模板、及木板等消耗材料〉计划和技术资料C、对该工程组织学习技术质量及安全法律规范 安全技术规程及安全操作规程。2、材料准备:A、根据图纸及现场情况本工程大面积采纳木模板组合，配以自制卡具、等，对拉片加焊￠ 12 钢筋等。四、设计及操作方案：1、依据所定单次支模高度、长度，合理配置模板尽量采纳大模板。2、模板加固件的设置：a.在基础部分采纳对拉片焊￠12 钢筋进行内撑外拉.b.基础以上设￠75pvc 塑料管内套钢管加固,必要时设置对拉片焊￠12 钢筋。3、伸缩缝:采纳 2cm 的泡沫板。或纸板支设.4、内外侧均设双排钢管脚手架及斜撑作为支撑系统.5、在预埋孔及钢管加固件等部位配以木模支设.五、 施工方案1 、在基础以下<高度 0-3。0〉以内，模板加固件采纳对拉片焊￠12 钢筋2、在垂直伸缩缝处，先用木板支设模板，待一段完成后施工下段时拆除模板用 20mm 厚泡沫板满铺.3、加固立杆间距不超过 1.3 米设置，根据所抄测标高及图纸设计的坡度，挡墙搭设背杆间距不超过 1.00 米根据标高搭设。 4、斜撑杆件不超过 1.5 米，支设在牢固的地方，以保证模板在浇混凝土过程中不产生变形及不产生位移。一5、双排脚手架立杆接头必须采纳接头扣件连接：6、每一高度施工段上口设锁口钢管，以加固模板的上口尺寸及整个模板及立杆、背杆的整体稳定性.7、在一个施工段混凝土浇筑完毕后，需支设第二个高度时，下一个段的模板及支撑件最少留设一块大模板.8、模板两侧的稳固件，立杆间距不大于 1.30 米，背杆间距不大于 1.00 米，与双排架连接作为支撑系统，必要时加斜撑杆加固。六、模板的安装1、...
