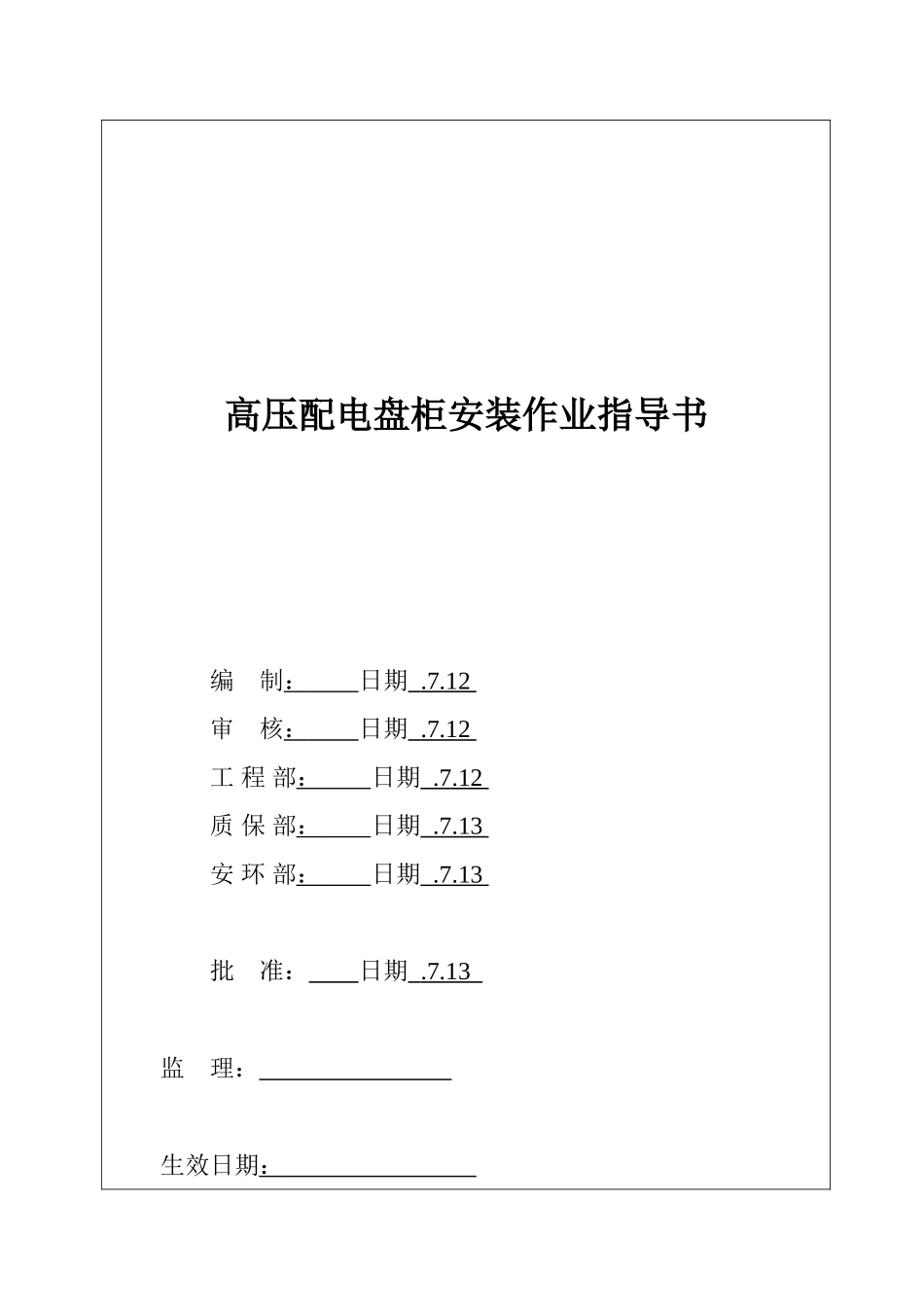

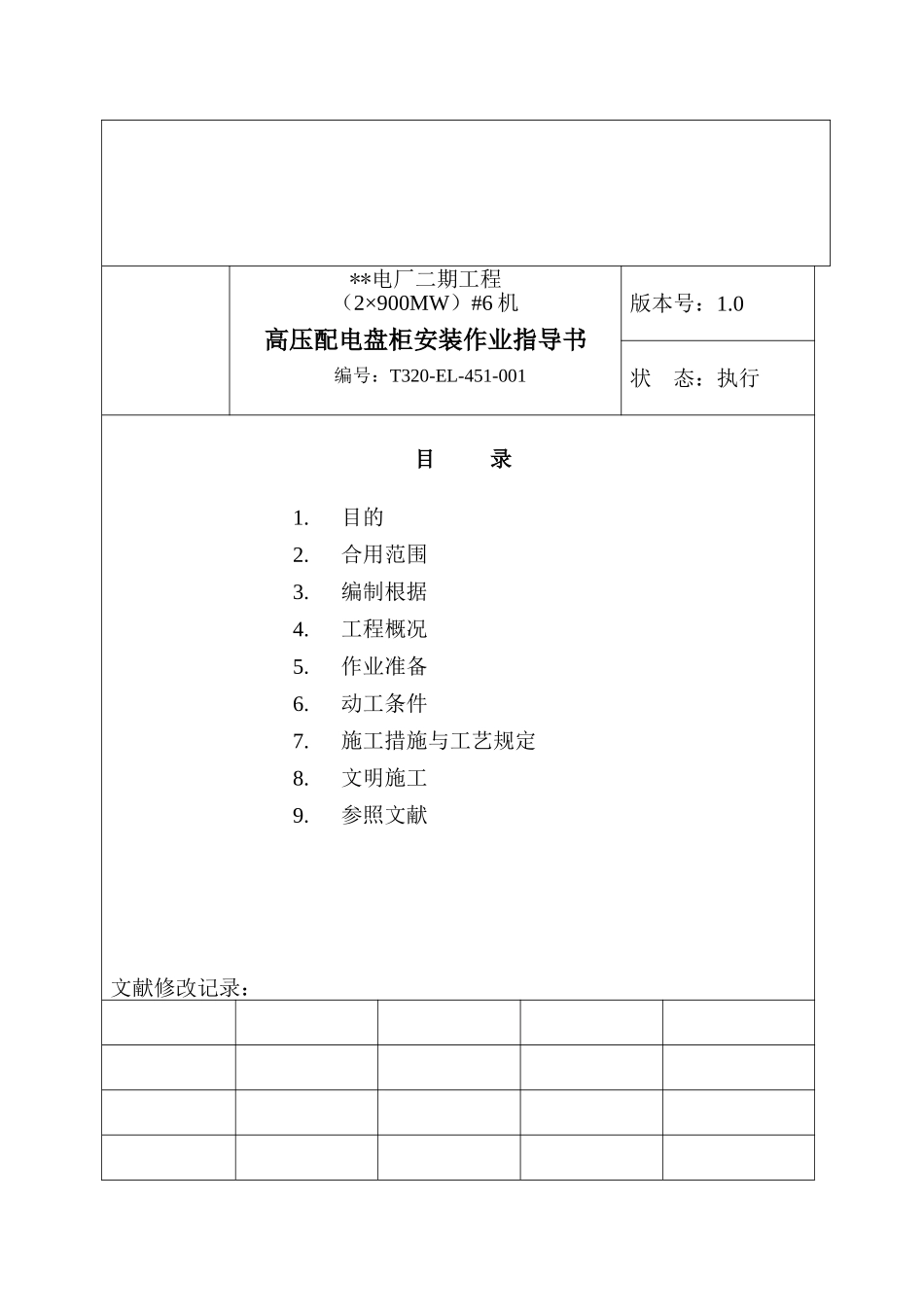

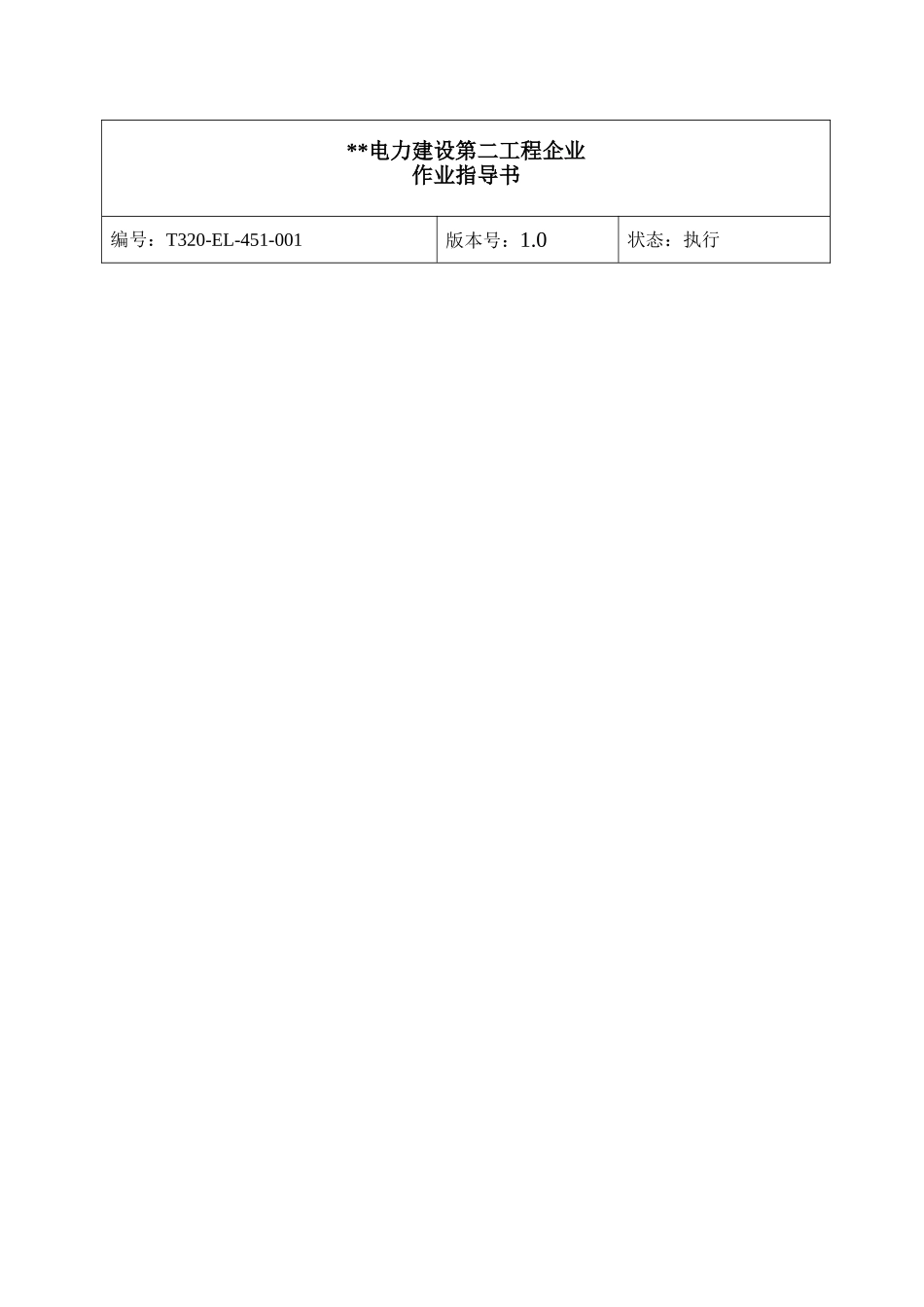

**电力建设第二工程企业作业指导书编号:T320-EL-451-001版本号:1.0状态:执行高压配电盘柜安装作业指导书编 制: 日期 .7.12 审 核: 日期 .7.12 工 程 部: 日期 .7.12 质 保 部: 日期 .7.13 安 环 部: 日期 .7.13 批 准: 日期 .7.13 监 理: 生效日期: **电厂二期工程(2×900MW)#6 机高压配电盘柜安装作业指导书编号:T320-EL-451-001版本号:1.0状 态:执行目 录1.目的2.合用范围3.编制根据4.工程概况5.作业准备6.动工条件7.施工措施与工艺规定8.文明施工9.参照文献文献修改记录:1.0创立版本号修改阐明修改人审核人同意人1目的为了保证**电厂二期工程(2×900MW)#6 标段高压配电盘柜安装工程的施工质量,增进工程施工技术水平的提高,保证盘柜安装时的安全。2合用范围合用于**电厂二期工程(2×900MW)#6 标段范围内所有高压配电盘柜的安装工程。3编制根据3.1《火电施工质量检查及评估原则》(电气篇) (1984 年版)3.2《电力建设安全工作规程》 (火力发电厂部分)3.3SIEMENS 中压交流开关柜及接地施工图纸及安装手册3.4《电气装置安装工程母线装置施工及验收规范》GBJ 149-903.5《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171-923.6《电气装置安装工程高压电器施工及验收规范》GBJ147-903.7 经业主工程师确认的设计变更等有效文献。4工程概况本标段所安装的高压配电盘柜均系进口设备,包括 10kV 配电盘柜两列 30 块,3kV配电盘柜两列 22 块。均布置在汽机房 12m 层中压开关室。5作业准备5.1文献资料准备齐全。5.2参与施工人员必须熟悉施工图纸和设备安装工艺及原则。5.3施工工、机具准备:汽机房行车 一台 大力士(3.5 吨) 一台钢丝绳(3 吨,5 米) 四根 撬棒 五根力矩扳手(20-200Nm) 两把 力矩扳手(5-50Nm) 一把梅花扳手 两套双头呆扳手 两套个人常用工具 两套线锤 一只飞机钻 一台 焊机及附件 一套水平尺 一把 盘柜运送汽车 一辆榔头(2.5 磅) 两把 套筒扳手(能与力矩扳手配合) 两套内六角扳手 一套5.4劳动力配置:施工负责人 一人 技术员 一人安全员 一人 质检员 一人安装工 六人 起重工 两至四人行车操作工 一人6动工条件6.1所有参与施工人员资质证书齐全、有效。6.2工机具、材料准备充足并经检查合格。6.3设备包装运送到现场,经开箱检查设备无损坏,并与运送清单相符。6.4运送道路畅通。6.5确认行车可用...
