模板支撑施工方案

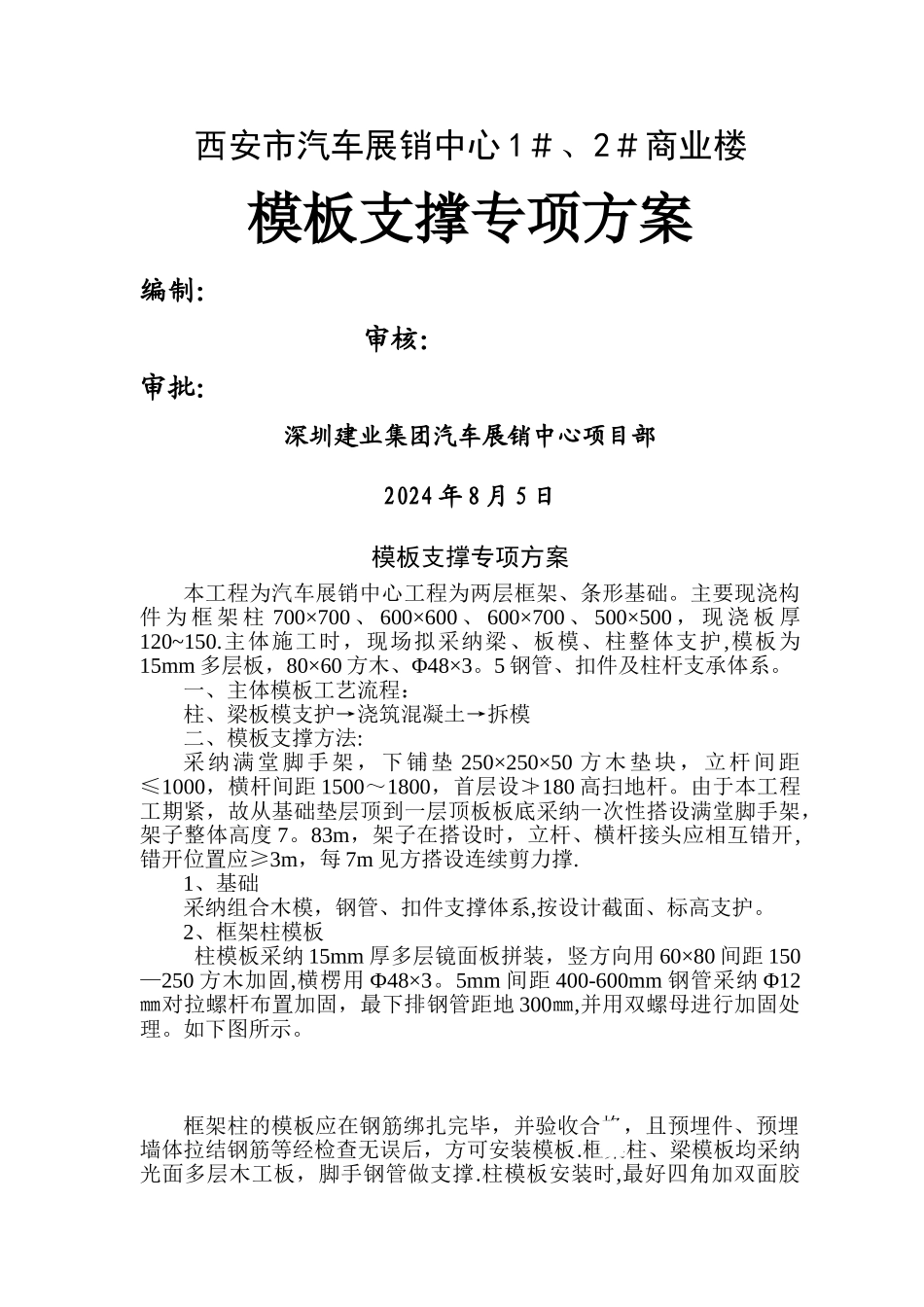

西安市汽车展销中心 1＃、2＃商业楼模板支撑专项方案编制： 审核：审批：深圳建业集团汽车展销中心项目部2024 年 8 月 5 日模板支撑专项方案本工程为汽车展销中心工程为两层框架、条形基础。主要现浇构件 为 框 架 柱 700×700 、 600×600 、 600×700 、 500×500 ， 现 浇 板 厚120~150.主体施工时，现场拟采纳梁、板模、柱整体支护,模板为15mm 多层板，80×60 方木、Φ48×3。5 钢管、扣件及柱杆支承体系。一、主体模板工艺流程：柱、梁板模支护→浇筑混凝土→拆模二、模板支撑方法:采纳满堂脚手架，下铺垫 250×250×50 方木垫块，立杆间距≤1000，横杆间距 1500～1800，首层设≯180 高扫地杆。由于本工程工期紧，故从基础垫层顶到一层顶板板底采纳一次性搭设满堂脚手架，架子整体高度 7。83m，架子在搭设时，立杆、横杆接头应相互错开,错开位置应≥3m，每 7m 见方搭设连续剪力撑.1、基础采纳组合木模，钢管、扣件支撑体系,按设计截面、标高支护。2、框架柱模板柱模板采纳 15mm 厚多层镜面板拼装，竖方向用 60×80 间距 150—250 方木加固,横楞用 Ф48×3。5mm 间距 400-600mm 钢管采纳 Φ12㎜对拉螺杆布置加固，最下排钢管距地 300㎜,并用双螺母进行加固处理。如下图所示。框架柱的模板应在钢筋绑扎完毕，并验收合格，且预埋件、预埋墙体拉结钢筋等经检查无误后，方可安装模板.框架柱、梁模板均采纳光面多层木工板，脚手钢管做支撑.柱模板安装时,最好四角加双面胶带，并逐一检查其轴线位置和垂直度，无误后方可浇筑砼.3、板顶板模板均采纳 15mm 厚竹胶板作面层，模板支撑采纳 Ф48 钢管搭设的承重满堂钢管脚手架及方木楞进行搭设，梁下钢管支撑为双排立柱，纵向间距为 900mm，板的支撑立杆间距 1000-1200㎜。横杆步距离为 1。5m，下设扫地杆。板支撑上端铺方木格栅，方木为60×80，方木必须标准，间距为 15—25cm,方格栅标高及平整度调整好后即可安装平板模板，平板模板接缝处应贴 5cm 以上胶带，梁底板木龙骨间距为 10—15cm，。为保证的砼整体成型效果,将整个顶板的多层板按同一顺序，同一方向对缝平铺,必须保证接缝处下方有龙骨，如下图所示；梁柱节头用定型规格小钢模板或木板。以保证接槎不流浆或出现不密实现象。模板及其支架在安装过程中,必须设置足够的临时固定设施，以防倾覆。支架的支承部分应有足够的支承面积。对现浇梁、板的支架,在地面上的部分必须铺设垫板.整体式钢...
