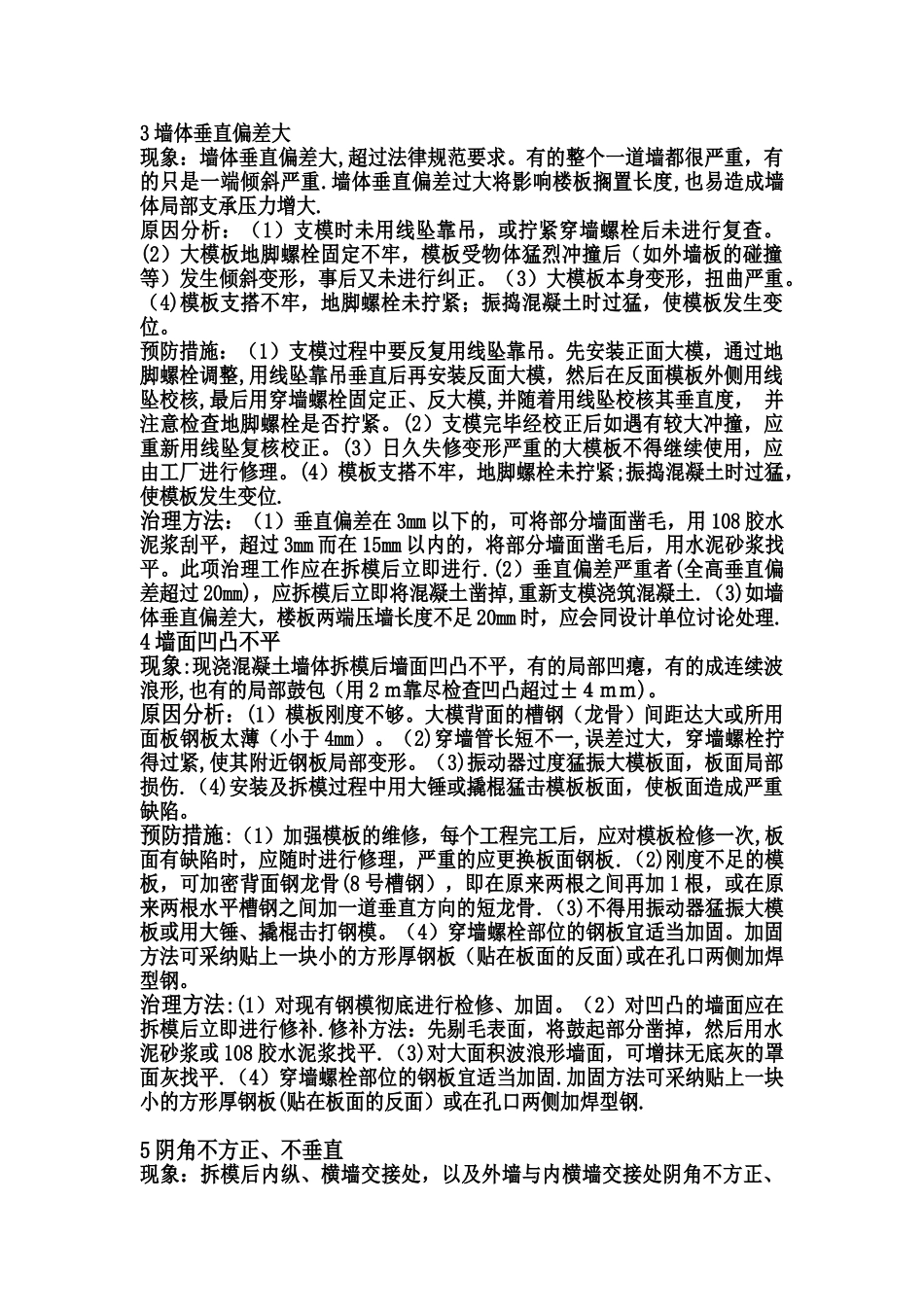

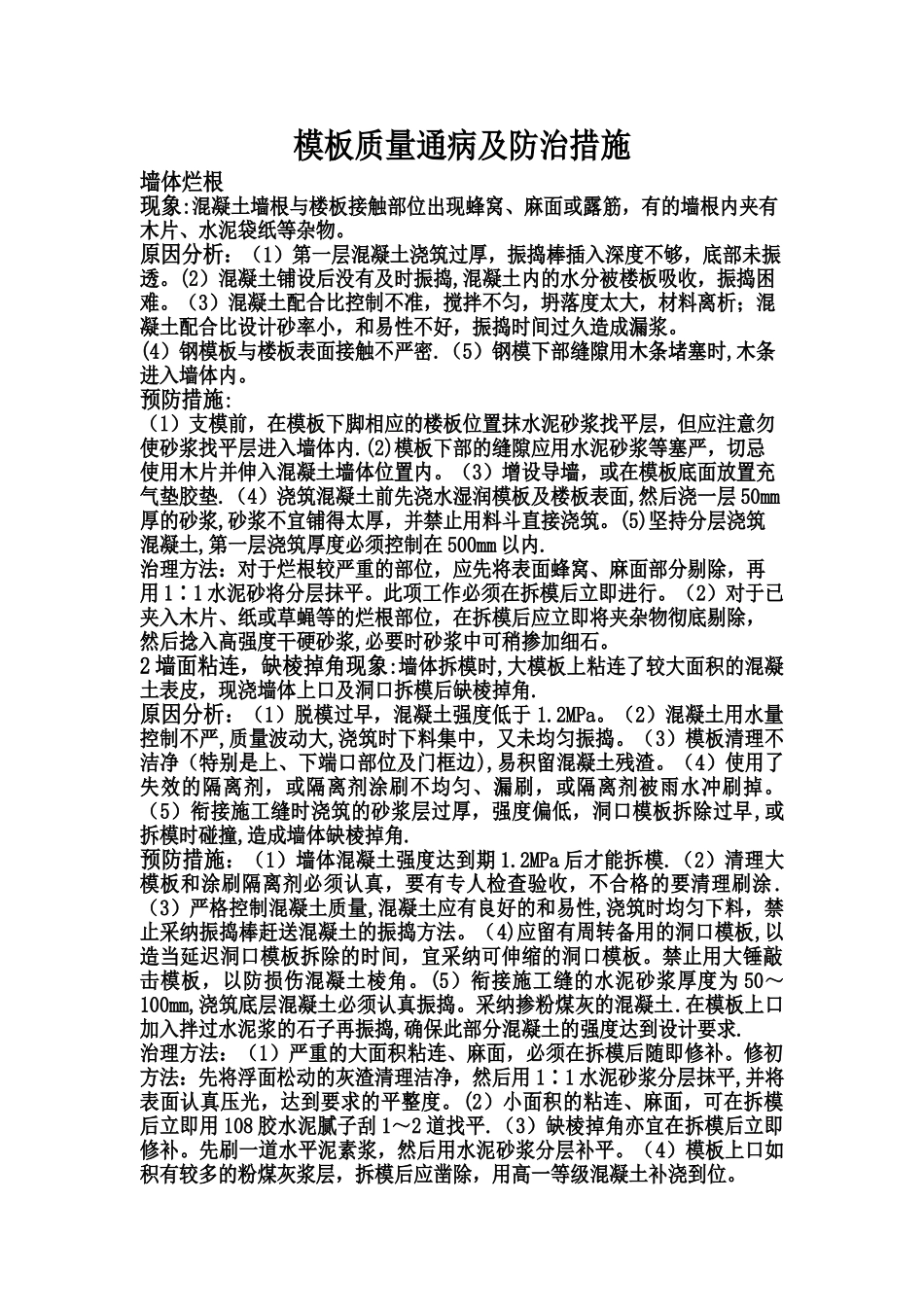

模板质量通病及防治措施墙体烂根现象:混凝土墙根与楼板接触部位出现蜂窝、麻面或露筋，有的墙根内夹有木片、水泥袋纸等杂物。原因分析：（1）第一层混凝土浇筑过厚，振捣棒插入深度不够，底部未振透。(2）混凝土铺设后没有及时振捣,混凝土内的水分被楼板吸收，振捣困难。（3）混凝土配合比控制不准，搅拌不匀，坍落度太大，材料离析；混凝土配合比设计砂率小，和易性不好，振捣时间过久造成漏浆。(4）钢模板与楼板表面接触不严密.（5）钢模下部缝隙用木条堵塞时,木条进入墙体内。预防措施:（1）支模前，在模板下脚相应的楼板位置抹水泥砂浆找平层，但应注意勿使砂浆找平层进入墙体内.(2)模板下部的缝隙应用水泥砂浆等塞严，切忌使用木片并伸入混凝土墙体位置内。（3）增设导墙，或在模板底面放置充气垫胶垫.（4）浇筑混凝土前先浇水湿润模板及楼板表面,然后浇一层 50mm厚的砂浆,砂浆不宜铺得太厚，并禁止用料斗直接浇筑。(5)坚持分层浇筑混凝土,第一层浇筑厚度必须控制在 500mm 以内.治理方法：对于烂根较严重的部位，应先将表面蜂窝、麻面部分剔除，再用 1∶1 水泥砂将分层抹平。此项工作必须在拆模后立即进行。（2）对于已夹入木片、纸或草蝇等的烂根部位，在拆模后应立即将夹杂物彻底剔除，然后捻入高强度干硬砂浆,必要时砂浆中可稍掺加细石。2 墙面粘连，缺棱掉角现象:墙体拆模时,大模板上粘连了较大面积的混凝土表皮，现浇墙体上口及洞口拆模后缺棱掉角.原因分析：（1）脱模过早，混凝土强度低于 1.2MPa。（2）混凝土用水量控制不严,质量波动大,浇筑时下料集中，又未均匀振捣。（3）模板清理不洁净（特别是上、下端口部位及门框边),易积留混凝土残渣。（4）使用了失效的隔离剂，或隔离剂涂刷不均匀、漏刷，或隔离剂被雨水冲刷掉。（5）衔接施工缝时浇筑的砂浆层过厚，强度偏低，洞口模板拆除过早,或拆模时碰撞,造成墙体缺棱掉角.预防措施：（1）墙体混凝土强度达到期 1.2MPa 后才能拆模.（2）清理大模板和涂刷隔离剂必须认真，要有专人检查验收，不合格的要清理刷涂.（3）严格控制混凝土质量,混凝土应有良好的和易性,浇筑时均匀下料，禁止采纳振捣棒赶送混凝土的振捣方法。（4)应留有周转备用的洞口模板,以造当延迟洞口模板拆除的时间，宜采纳可伸缩的洞口模板。禁止用大锤敲击模板，以防损伤混凝土棱角。(5）衔接施工缝的水泥砂浆厚度为 50～100mm,浇筑底层混凝土必须认真振捣。采纳掺粉煤灰的混凝土.在模板上口加入拌过水泥浆的石...
