模板高支撑施工方案

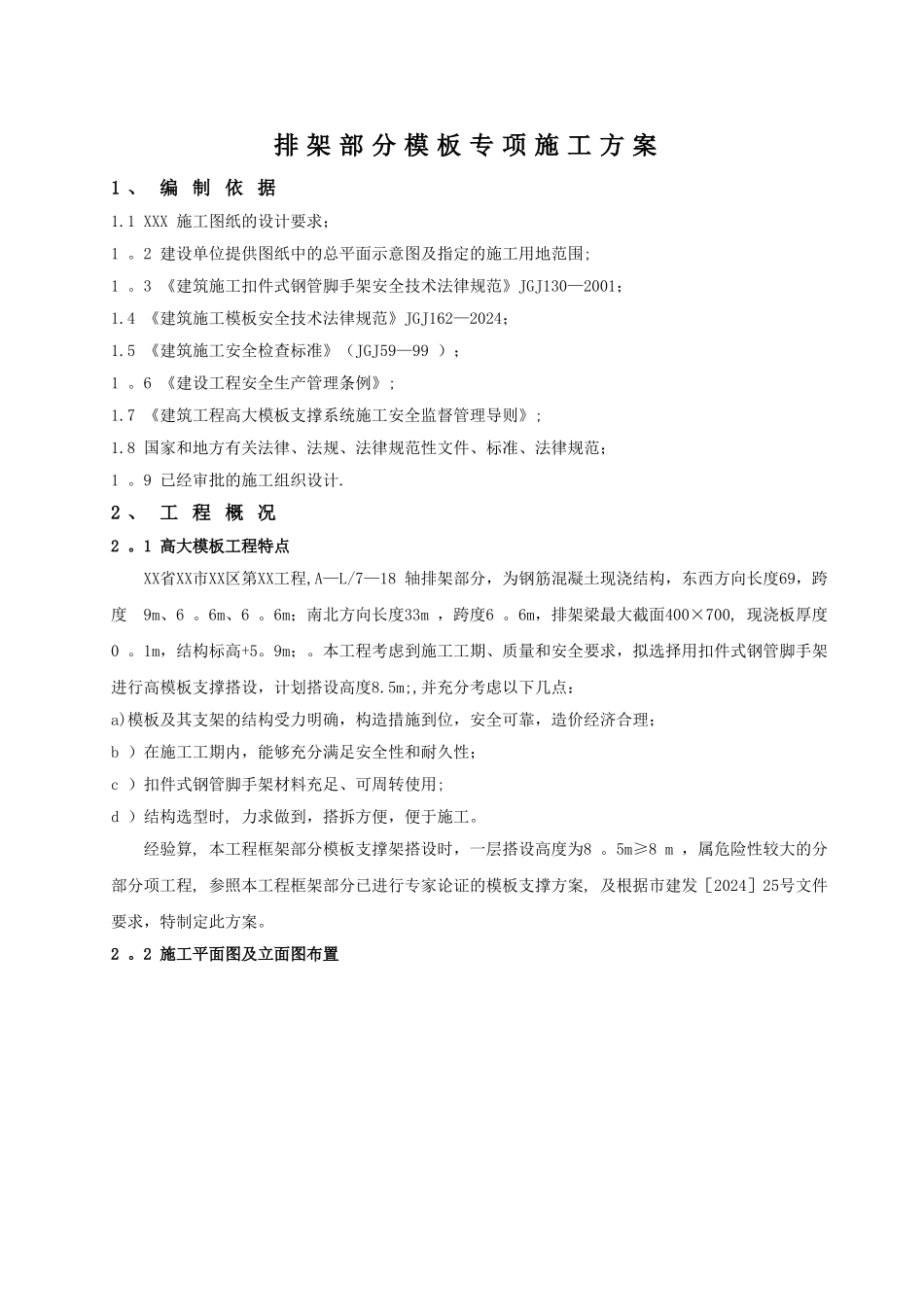

排 架 部 分 模 板 专 项 施 工 方 案1 、 编 制 依 据1.1 XXX 施工图纸的设计要求；1 。2 建设单位提供图纸中的总平面示意图及指定的施工用地范围;1 。3 《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130—2001；1.4 《建筑施工模板安全技术法律规范》JGJ162—2024；1.5 《建筑施工安全检查标准》（JGJ59—99 ）；1 。6 《建设工程安全生产管理条例》;1.7 《建筑工程高大模板支撑系统施工安全监督管理导则》;1.8 国家和地方有关法律、法规、法律规范性文件、标准、法律规范；1 。9 已经审批的施工组织设计.2 、 工 程 概 况 2 。1 高大模板工程特点XX省XX市XX区第XX工程,A—L/7—18 轴排架部分，为钢筋混凝土现浇结构，东西方向长度69，跨度 9m、6 。6m、6 。6m；南北方向长度33m ，跨度6 。6m，排架梁最大截面400×700, 现浇板厚度0 。1m，结构标高+5。9m；。本工程考虑到施工工期、质量和安全要求，拟选择用扣件式钢管脚手架进行高模板支撑搭设，计划搭设高度8.5m;,并充分考虑以下几点：a)模板及其支架的结构受力明确，构造措施到位，安全可靠，造价经济合理；b ）在施工工期内，能够充分满足安全性和耐久性；c ）扣件式钢管脚手架材料充足、可周转使用;d ）结构选型时, 力求做到，搭拆方便，便于施工。经验算, 本工程框架部分模板支撑架搭设时，一层搭设高度为8 。5m≥8 m ，属危险性较大的分部分项工程, 参照本工程框架部分已进行专家论证的模板支撑方案, 及根据市建发［2024］25号文件要求，特制定此方案。2 。2 施工平面图及立面图布置高 支 模 搭 设 范 围 高 支 撑 搭 设 立 面 图 2.3 施工要求和技术保证条件2.3。1 施工人员应熟悉图纸,仔细学习掌握施工图、图纸会审、设计变更的内容，熟悉各部位截面尺寸、标高；2.3.2 模板高支撑架体的作业人员必须经过专门培训,并取得建筑施工脚手架特种作业资格证书后方可上岗,并完成三级安全教育，同时技术部、质安部编制施工技术交底，并在搭设前对参加搭设的施工人员进行技术交底，明确模板支撑工程工艺、工序、作业要点，搭设安全技术要求等；2。3。3 模板高支撑架:模板安装采纳 14mm 木胶合板与 50×60 木枋现场拼接制作.支撑架采纳扣件式钢管脚手架，由扣件、立杆、横杆、支座、可调丝杠顶托组成，钢管采纳 φ48×2。7mm。；2.3.4 支撑地基情况：支撑地基桩承台处均为素土回填，其余地带均为原状土...
