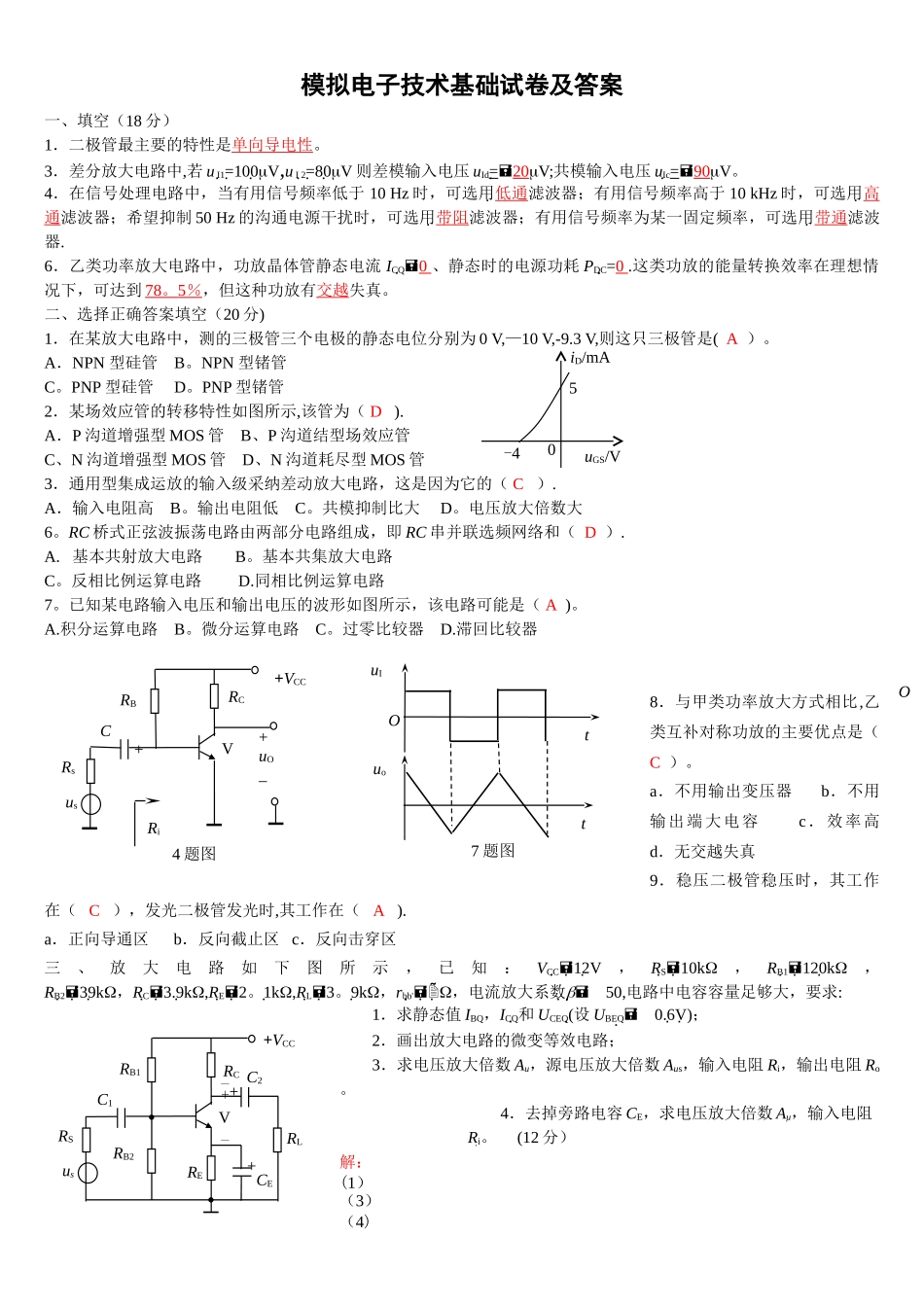

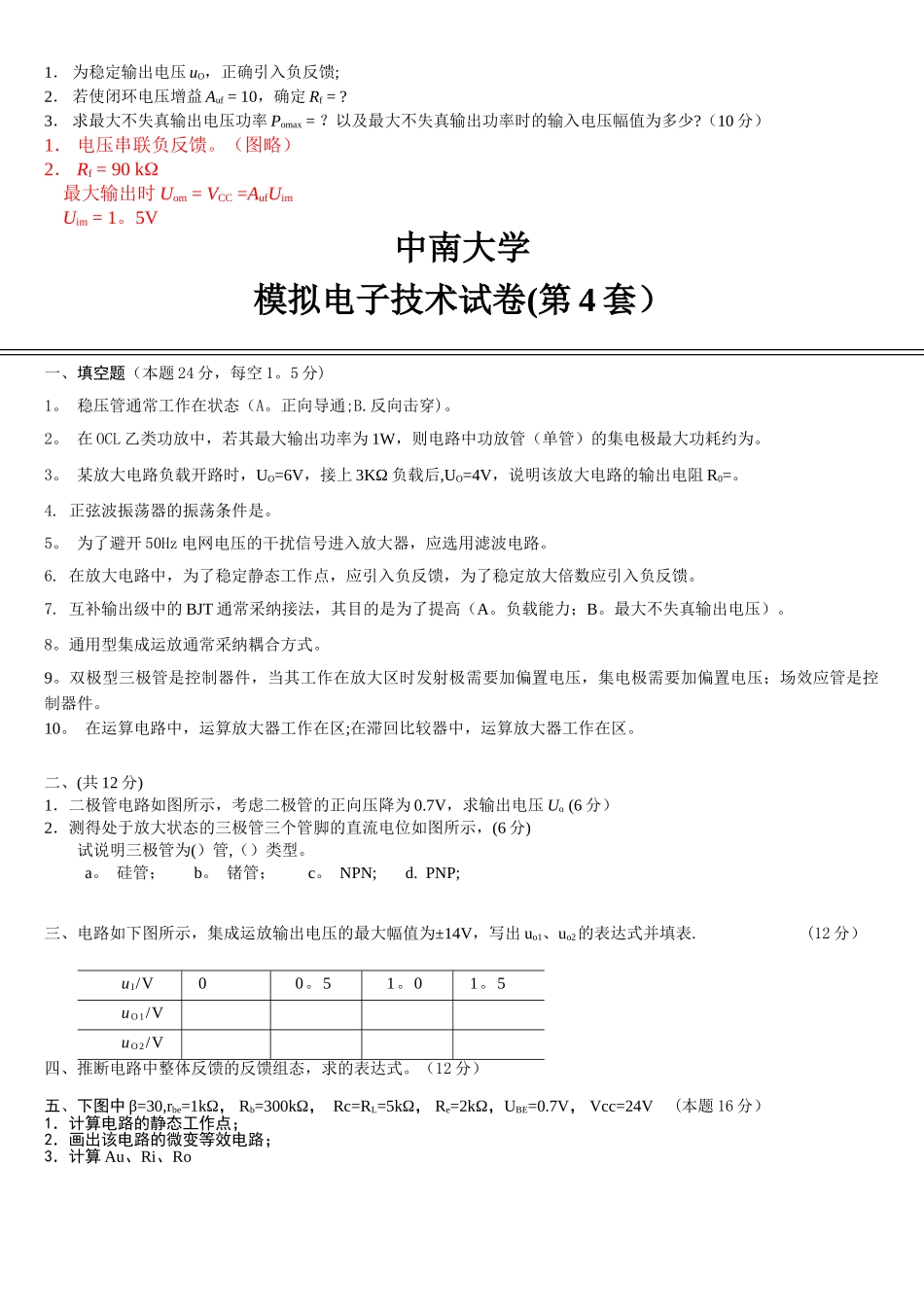

模拟电子技术基础试卷及答案一、填空(18 分)1.二极管最主要的特性是单向导电性。3.差分放大电路中,若 u I1=100V,u I 2=80V 则差模输入电压 uId=20V;共模输入电压 uIc=90V。4.在信号处理电路中,当有用信号频率低于 10 Hz 时,可选用低通滤波器;有用信号频率高于 10 kHz 时,可选用高通滤波器;希望抑制 50 Hz 的沟通电源干扰时,可选用带阻滤波器;有用信号频率为某一固定频率,可选用带通滤波器.6.乙类功率放大电路中,功放晶体管静态电流 ICQ0 、静态时的电源功耗 PDC= 0 .这类功放的能量转换效率在理想情况下,可达到 78 。 5 % ,但这种功放有交越失真。二、选择正确答案填空(20 分)1.在某放大电路中,测的三极管三个电极的静态电位分别为 0 V,—10 V,-9.3 V,则这只三极管是( A )。A.NPN 型硅管 B。NPN 型锗管 C。PNP 型硅管 D。PNP 型锗管2.某场效应管的转移特性如图所示,该管为( D ).A.P 沟道增强型 MOS 管 B、P 沟道结型场效应管 C、N 沟道增强型 MOS 管 D、N 沟道耗尽型 MOS 管3.通用型集成运放的输入级采纳差动放大电路,这是因为它的( C ).A.输入电阻高 B。输出电阻低 C。共模抑制比大 D。电压放大倍数大6。RC 桥式正弦波振荡电路由两部分电路组成,即 RC 串并联选频网络和( D ).A. 基本共射放大电路 B。基本共集放大电路 C。反相比例运算电路 D.同相比例运算电路7。已知某电路输入电压和输出电压的波形如图所示,该电路可能是( A )。A.积分运算电路 B。微分运算电路 C。过零比较器 D.滞回比较器8.与甲类功率放大方式相比,乙类互补对称功放的主要优点是( C )。a.不用输出变压器 b.不用输出端大电容 c.效率高 d.无交越失真9.稳压二极管稳压时,其工作在( C ),发光二极管发光时,其工作在( A ).a.正向导通区 b.反向截止区 c.反向击穿区三、放大电路如下图所示,已知:VCC12V,RS10k,RB1120k, RB239k,RC3.9k,RE2。1k,RL3。9k,rbb' ,电流放大系数50,电路中电容容量足够大,要求:1.求静态值 IBQ,ICQ和 UCEQ(设 UBEQ0.6V);2.画出放大电路的微变等效电路;3.求电压放大倍数 Au,源电压放大倍数 Aus,输入电阻 Ri,输出电阻 Ro 。4.去...
