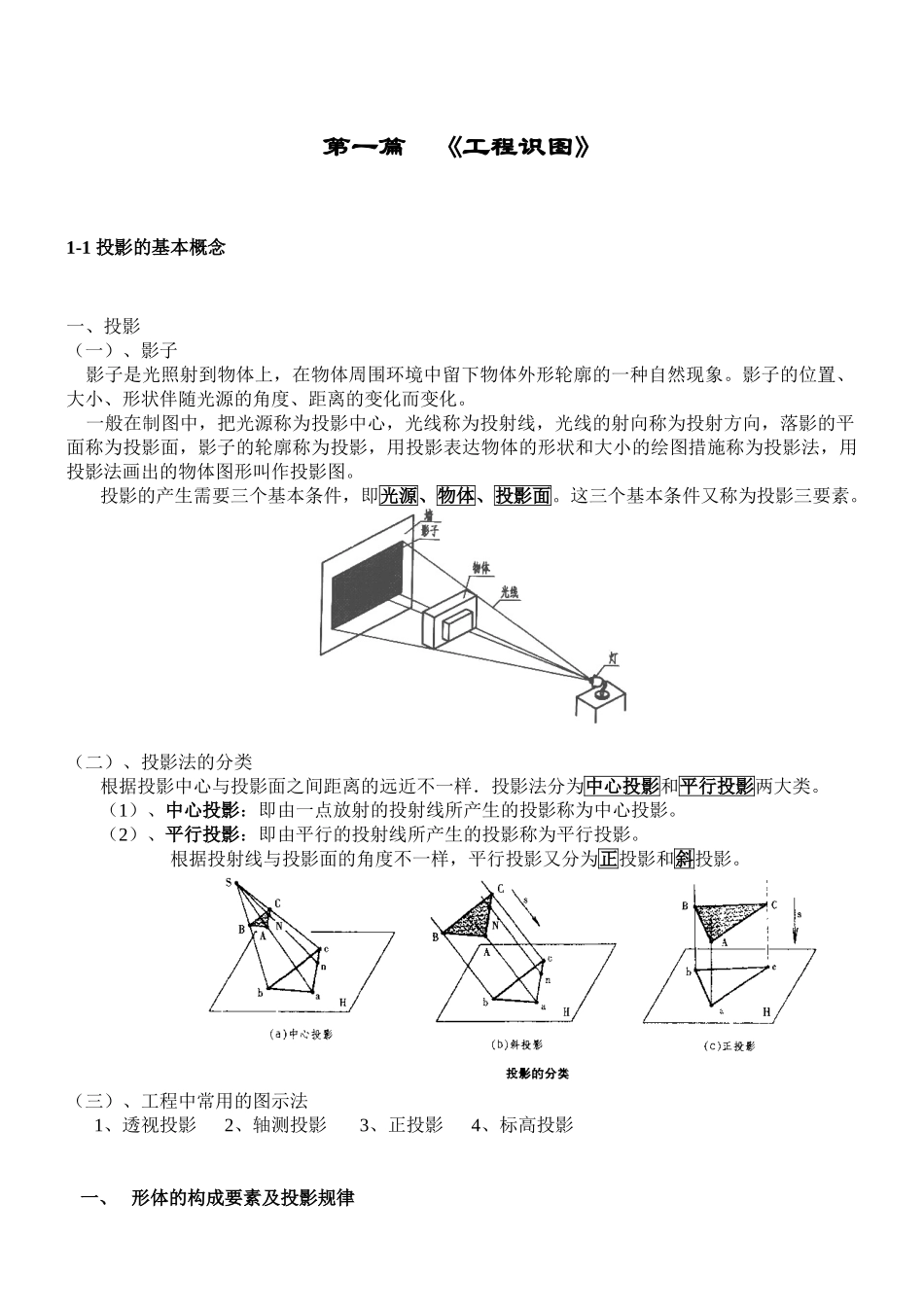

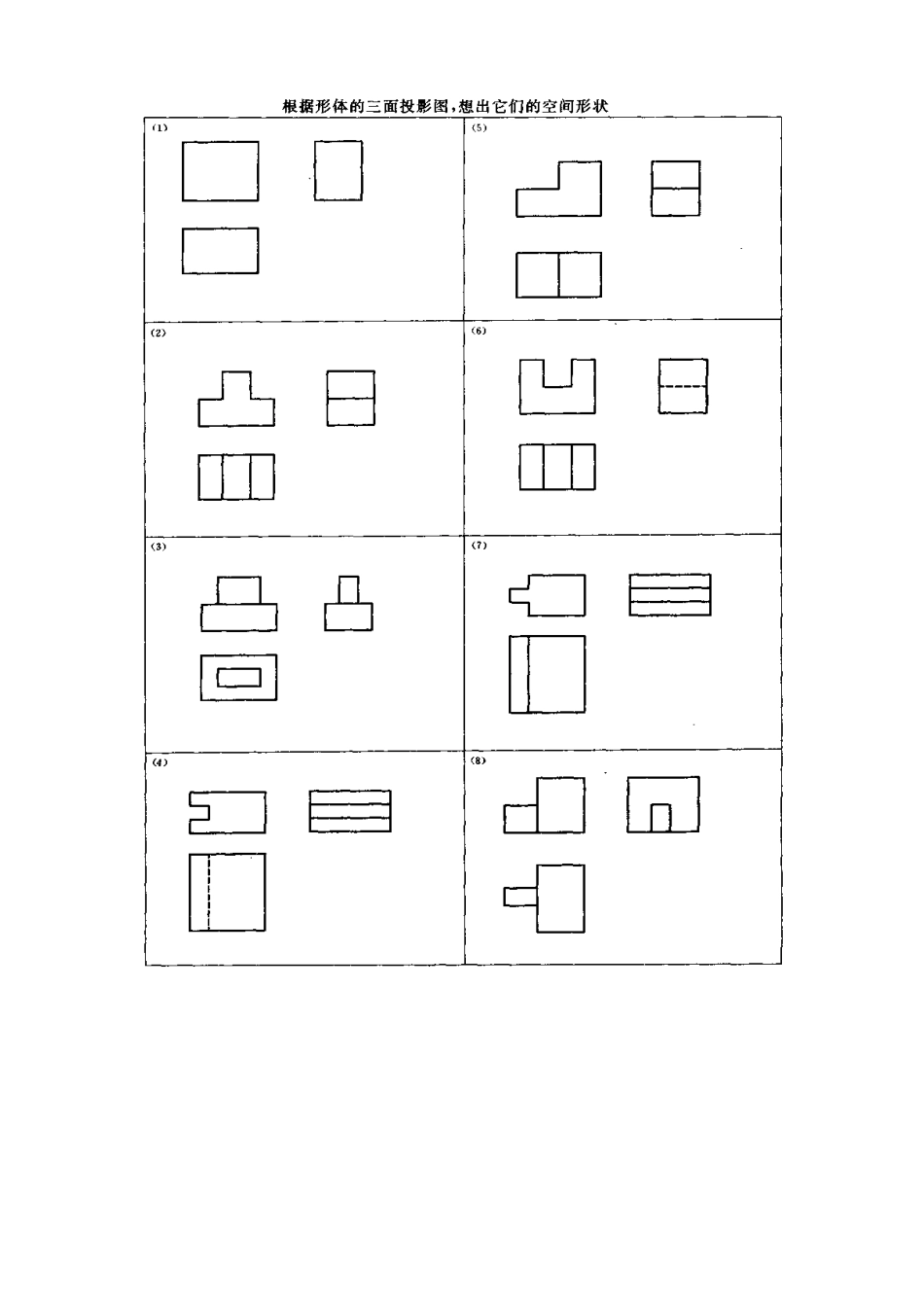

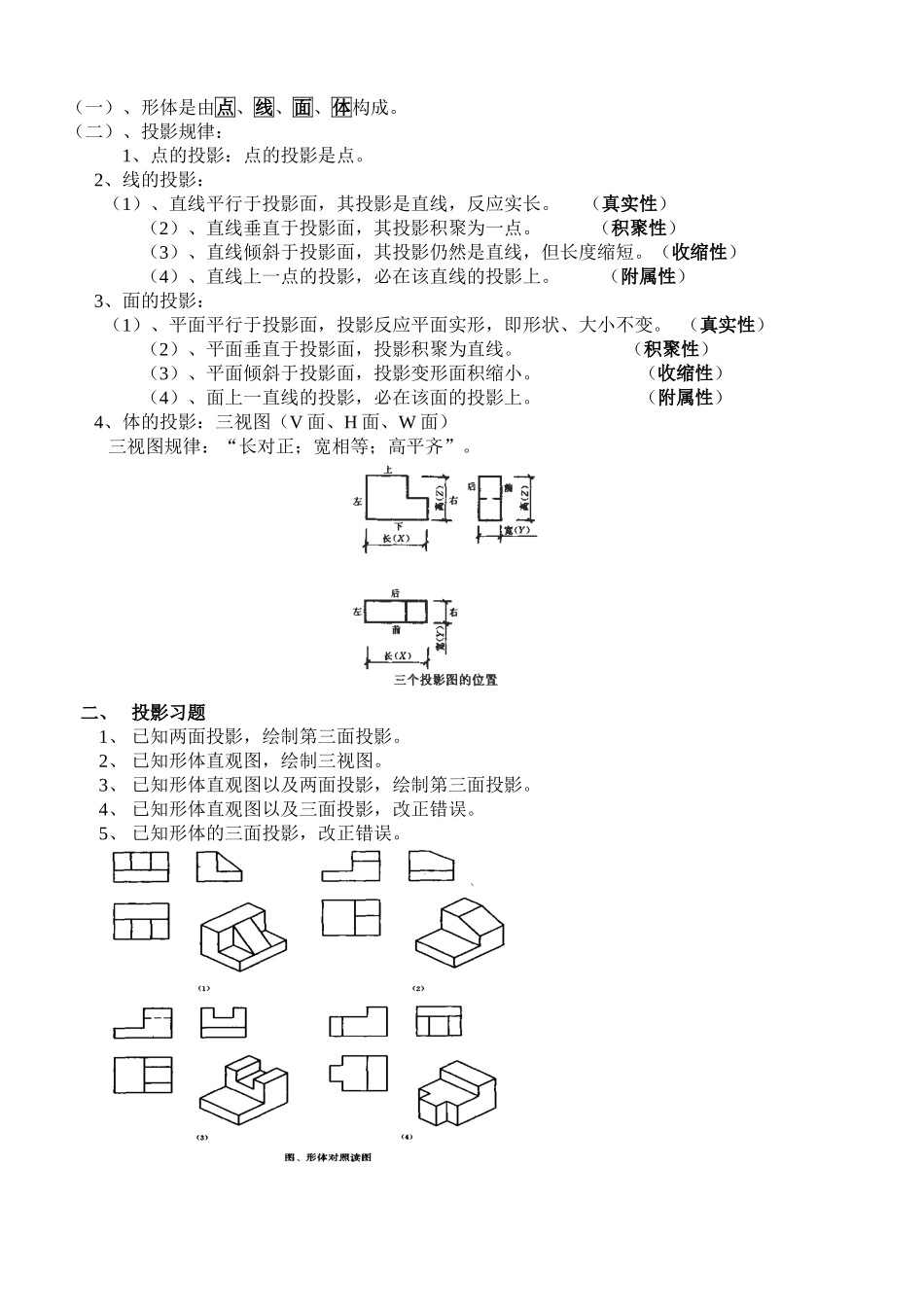

第一篇 《工程识图》1-1 投影的基本概念一、投影（一）、影子 影子是光照射到物体上，在物体周围环境中留下物体外形轮廓的一种自然现象。影子的位置、大小、形状伴随光源的角度、距离的变化而变化。 一般在制图中，把光源称为投影中心，光线称为投射线，光线的射向称为投射方向，落影的平面称为投影面，影子的轮廓称为投影，用投影表达物体的形状和大小的绘图措施称为投影法，用投影法画出的物体图形叫作投影图。投影的产生需要三个基本条件，即光源、物体、投影面。这三个基本条件又称为投影三要素。（二）、投影法的分类根据投影中心与投影面之间距离的远近不一样．投影法分为中心投影和平行投影两大类。（1）、中心投影：即由一点放射的投射线所产生的投影称为中心投影。（2）、平行投影：即由平行的投射线所产生的投影称为平行投影。根据投射线与投影面的角度不一样，平行投影又分为正投影和斜投影。（三）、工程中常用的图示法 1、透视投影 2、轴测投影 3、正投影 4、标高投影一、 形体的构成要素及投影规律（一）、形体是由点、线、面、体构成。（二）、投影规律：1、点的投影：点的投影是点。 2、线的投影： （1）、直线平行于投影面，其投影是直线，反应实长。 （真实性）（2）、直线垂直于投影面，其投影积聚为一点。 （积聚性）（3）、直线倾斜于投影面，其投影仍然是直线，但长度缩短。（收缩性）（4）、直线上一点的投影，必在该直线的投影上。 （附属性） 3、面的投影： （1）、平面平行于投影面，投影反应平面实形，即形状、大小不变。 （真实性）（2）、平面垂直于投影面，投影积聚为直线。 （积聚性）（3）、平面倾斜于投影面，投影变形面积缩小。 （收缩性）（4）、面上一直线的投影，必在该面的投影上。 （附属性） 4、体的投影：三视图（V 面、H 面、W 面） 三视图规律：“长对正；宽相等；高平齐”。二、 投影习题1、 已知两面投影，绘制第三面投影。2、 已知形体直观图，绘制三视图。3、 已知形体直观图以及两面投影，绘制第三面投影。4、 已知形体直观图以及三面投影，改正错误。5、 已知形体的三面投影，改正错误。三、 剖面图与断面图1、 剖面图（平剖、直剖、转折剖）平剖 水平方向剖视 将物体分为上下两部分。 直剖、转折剖 水平方向剖视 将物体分为上下两部分。 剖切符号应由剖切位置线及投射方向线构成，均应以粗实线绘制。剖切位置线的长度宜为 6～10mm；投射方向线应垂直于...
