毕业设计深基坑桩锚支护方案设计

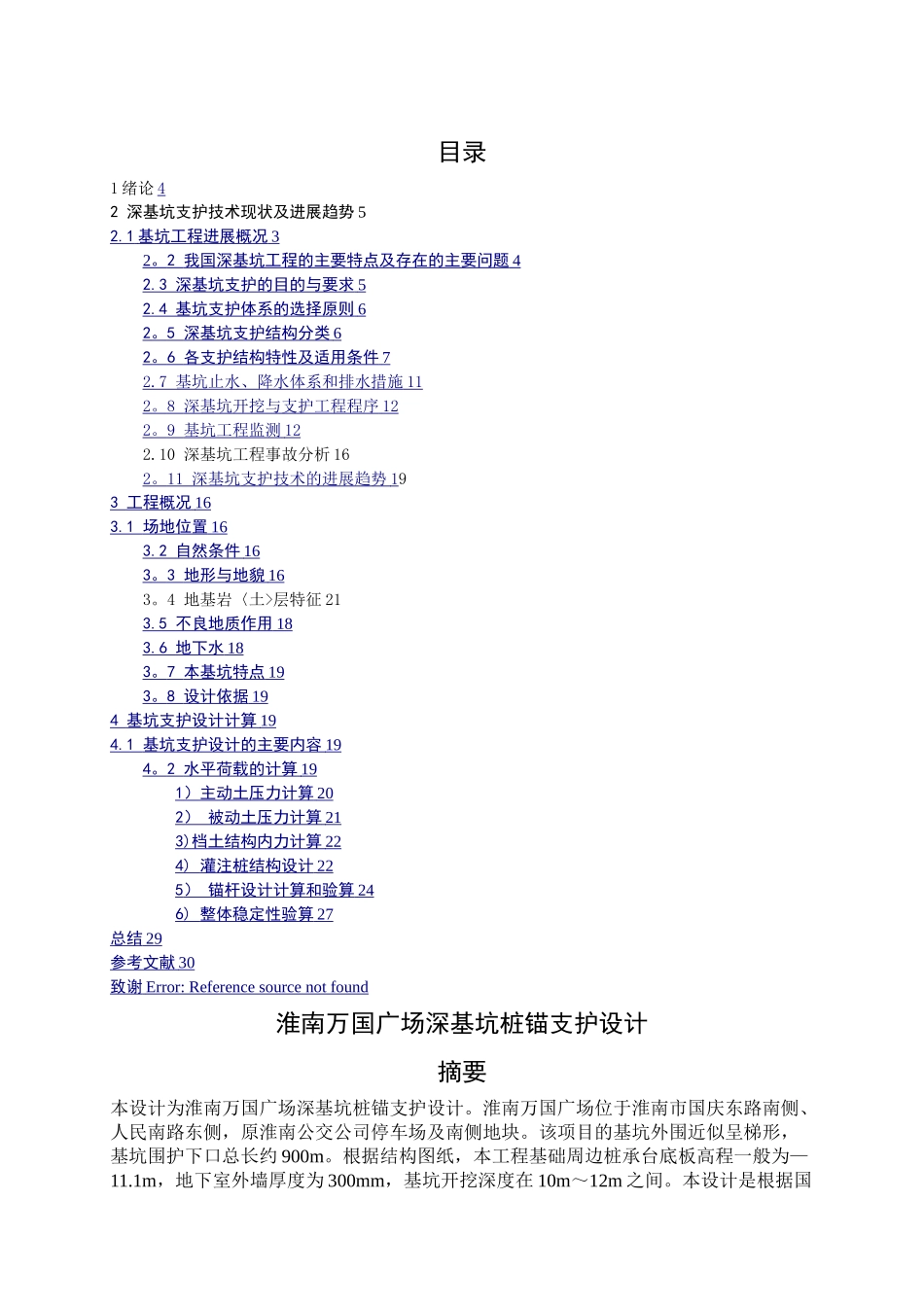

目录1 绪论 42 深基坑支护技术现状及进展趋势 52.1 基坑工程进展概况 3 2 。 2 我国深基坑工程的主要特点及存在的主要问题 4 2.3 深基坑支护的目的与要求 5 2.4 基坑支护体系的选择原则 6 2 。 5 深基坑支护结构分类 6 2 。 6 各支护结构特性及适用条件 7 2.7 基坑止水、降水体系和排水措施 11 2 。 8 深基坑开挖与支护工程程序 12 2 。 9 基坑工程监测 12 2.10 深基坑工程事故分析 162 。 11 深基坑支护技术的进展趋势 1 93 工程概况 16 3.1 场地位置 16 3.2 自然条件 16 3 。 3 地形与地貌 16 3。4 地基岩〈土>层特征 213.5 不良地质作用 18 3.6 地下水 18 3 。 7 本基坑特点 19 3 。 8 设计依据 19 4 基坑支护设计计算 19 4.1 基坑支护设计的主要内容 19 4 。 2 水平荷载的计算 19 1 ）主动土压力计算 20 2 ） 被动土压力计算 21 3) 档土结构内力计算 22 4) 灌注桩结构设计 22 5 ） 锚杆设计计算和验算 24 6) 整体稳定性验算 27 总结 29 参考文献 30 致谢 Error: Reference source not found 淮南万国广场深基坑桩锚支护设计摘要本设计为淮南万国广场深基坑桩锚支护设计。淮南万国广场位于淮南市国庆东路南侧、人民南路东侧，原淮南公交公司停车场及南侧地块。该项目的基坑外围近似呈梯形，基坑围护下口总长约 900m。根据结构图纸，本工程基础周边桩承台底板高程一般为—11.1m，地下室外墙厚度为 300mm，基坑开挖深度在 10m～12m 之间。本设计是根据国家于 2024 年最新发布的建筑基坑支护技术规程，在给定地质勘察报告的条件下，进行基坑支护设计，主要目的是掌握基坑支护的设计方法。通过计算及综合考虑现场实际情况及经济效益基坑采纳钻孔灌注桩加锚杆的桩锚支护结构。设计根据朗肯土压力理论进行主被动土压力的计算,运用等值梁法进行内力计算.并且对设计的灌注桩进行嵌固稳定性验算、抗隆起稳定性验算；对设计的锚杆进行嵌固稳定性验算、配筋验算、极限抗拔承载力验算和整体稳定性验算。计算过程中除了以国家现行建筑基坑工程技术规程为依据外，还大量的把实际经验运用其中，加强理论与实践的结合。此次设计的主要指导原则是保证基坑的安全可靠、方便施工，并达到经济的效果.这篇论文详细的给出了基坑支护设计所需的各种参数及计算过程.关键词：基坑支护， 钻孔灌注桩, 等值梁法， 锚杆，验算Huainan ...
