2025年plc大作业三相异步电动机控制

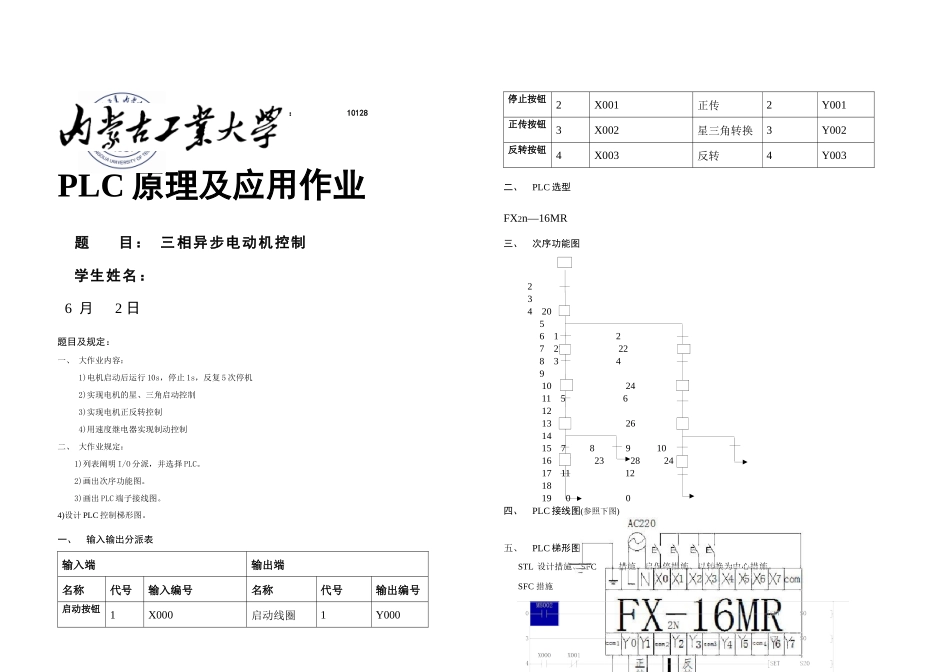

2025年plc大作业三相异步电动机控制_第1页
1/4
2025年plc大作业三相异步电动机控制_第2页
2/4
2025年plc大作业三相异步电动机控制_第3页
3/4
PLC 原理及应用作业题 目: 三相异步电动机控制学生姓名: 6 月 2 日题目及规定:一、 大作业内容: 1)电机启动后运行 10s,停止 1s,反复 5 次停机 2)实现电机的星、三角启动控制 3)实现电机正反转控制 4)用速度继电器实现制动控制二、 大作业规定: 1)列表阐明 I/O 分派,并选择 PLC。 2)画出次序功能图。 3)画出 PLC 端子接线图。4)设计 PLC 控制梯形图。一、输入输出分派表输入端输出端名称代号输入编号名称代号输出编号启动按钮1X000启动线圈1Y000停止按钮2X001正传2Y001正传按钮3X002星三角转换3Y002反转按钮4X003反转4Y003二、PLC 选型FX2n—16MR三、次序功能图 2 3 4 20 5 6 1 2 7 21 22 8 3 4 9 10 23 24 11 5 6 12 13 25 26 14 15 7 8 9 10 16 27 23 28 24 17 11 12 18 19 0 0 四、PLC 接线图(参照下图)五、PLC 梯形图STL 设计措施、SFC措施、启保停措施、以转换为中心措施。SFC 措施学校代码: 10128学 号.
