2025年建筑施工全套过程图解

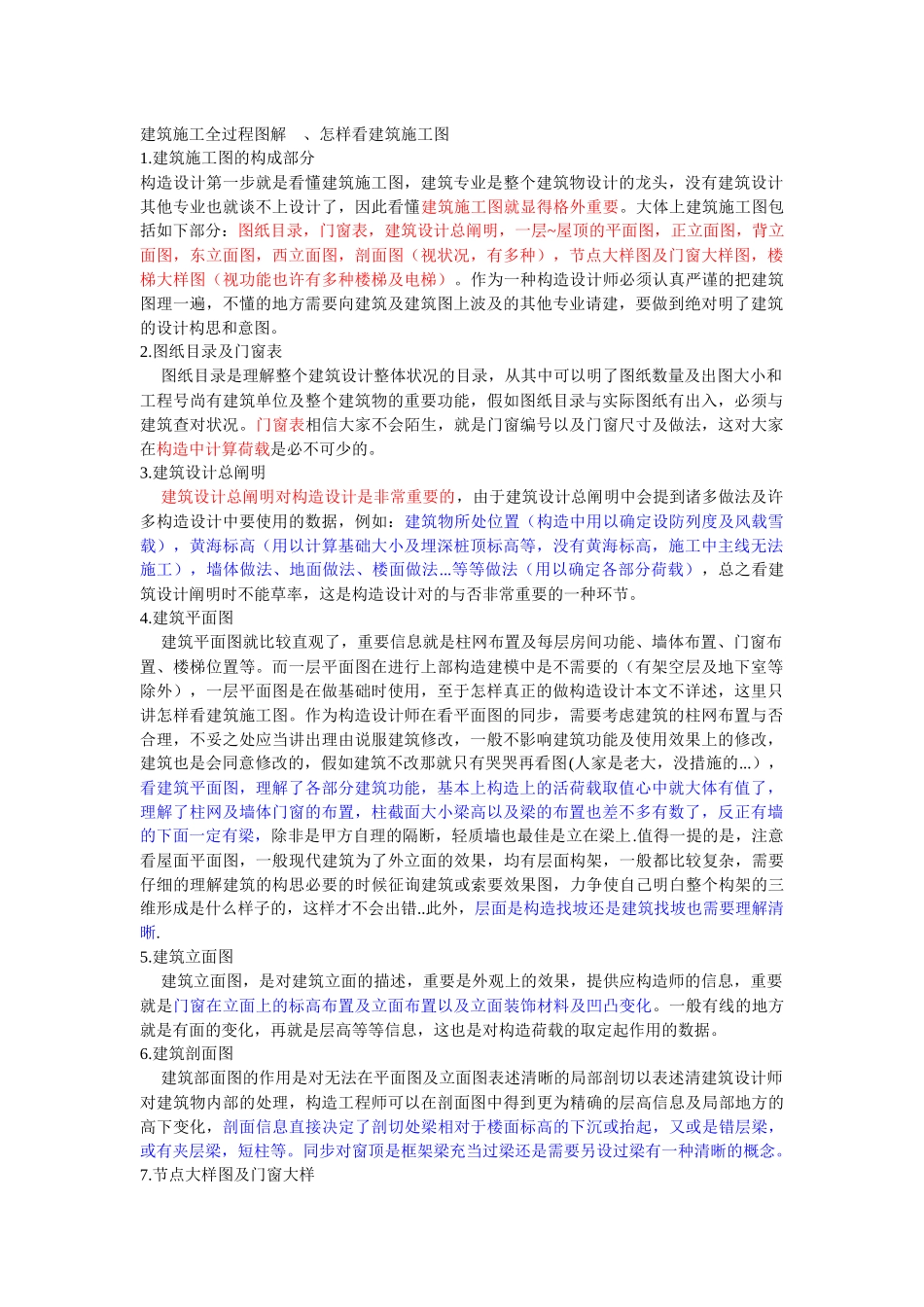

建筑施工全过程图解 、怎样看建筑施工图1.建筑施工图的构成部分构造设计第一步就是看懂建筑施工图，建筑专业是整个建筑物设计的龙头，没有建筑设计其他专业也就谈不上设计了，因此看懂建筑施工图就显得格外重要。大体上建筑施工图包括如下部分：图纸目录，门窗表，建筑设计总阐明，一层~屋顶的平面图，正立面图，背立面图，东立面图，西立面图，剖面图（视状况，有多种），节点大样图及门窗大样图，楼梯大样图（视功能也许有多种楼梯及电梯）。作为一种构造设计师必须认真严谨的把建筑图理一遍，不懂的地方需要向建筑及建筑图上波及的其他专业请建，要做到绝对明了建筑的设计构思和意图。2.图纸目录及门窗表 图纸目录是理解整个建筑设计整体状况的目录，从其中可以明了图纸数量及出图大小和工程号尚有建筑单位及整个建筑物的重要功能，假如图纸目录与实际图纸有出入，必须与建筑查对状况。门窗表相信大家不会陌生，就是门窗编号以及门窗尺寸及做法，这对大家在构造中计算荷载是必不可少的。3.建筑设计总阐明 建筑设计总阐明对构造设计是非常重要的，由于建筑设计总阐明中会提到诸多做法及许多构造设计中要使用的数据，例如：建筑物所处位置（构造中用以确定设防列度及风载雪载），黄海标高（用以计算基础大小及埋深桩顶标高等，没有黄海标高，施工中主线无法施工），墙体做法、地面做法、楼面做法...等等做法（用以确定各部分荷载），总之看建筑设计阐明时不能草率，这是构造设计对的与否非常重要的一种环节。4.建筑平面图 建筑平面图就比较直观了，重要信息就是柱网布置及每层房间功能、墙体布置、门窗布置、楼梯位置等。而一层平面图在进行上部构造建模中是不需要的（有架空层及地下室等除外），一层平面图是在做基础时使用，至于怎样真正的做构造设计本文不详述，这里只讲怎样看建筑施工图。作为构造设计师在看平面图的同步，需要考虑建筑的柱网布置与否合理，不妥之处应当讲出理由说服建筑修改，一般不影响建筑功能及使用效果上的修改，建筑也是会同意修改的，假如建筑不改那就只有哭哭再看图(人家是老大，没措施的...），看建筑平面图，理解了各部分建筑功能，基本上构造上的活荷载取值心中就大体有值了，理解了柱网及墙体门窗的布置，柱截面大小梁高以及梁的布置也差不多有数了，反正有墙的下面一定有梁，除非是甲方自理的隔断，轻质墙也最佳是立在梁上.值得一提的是，注意看屋面平面图，一般现代建筑为了外立面的效果，均有层面构架，一...
