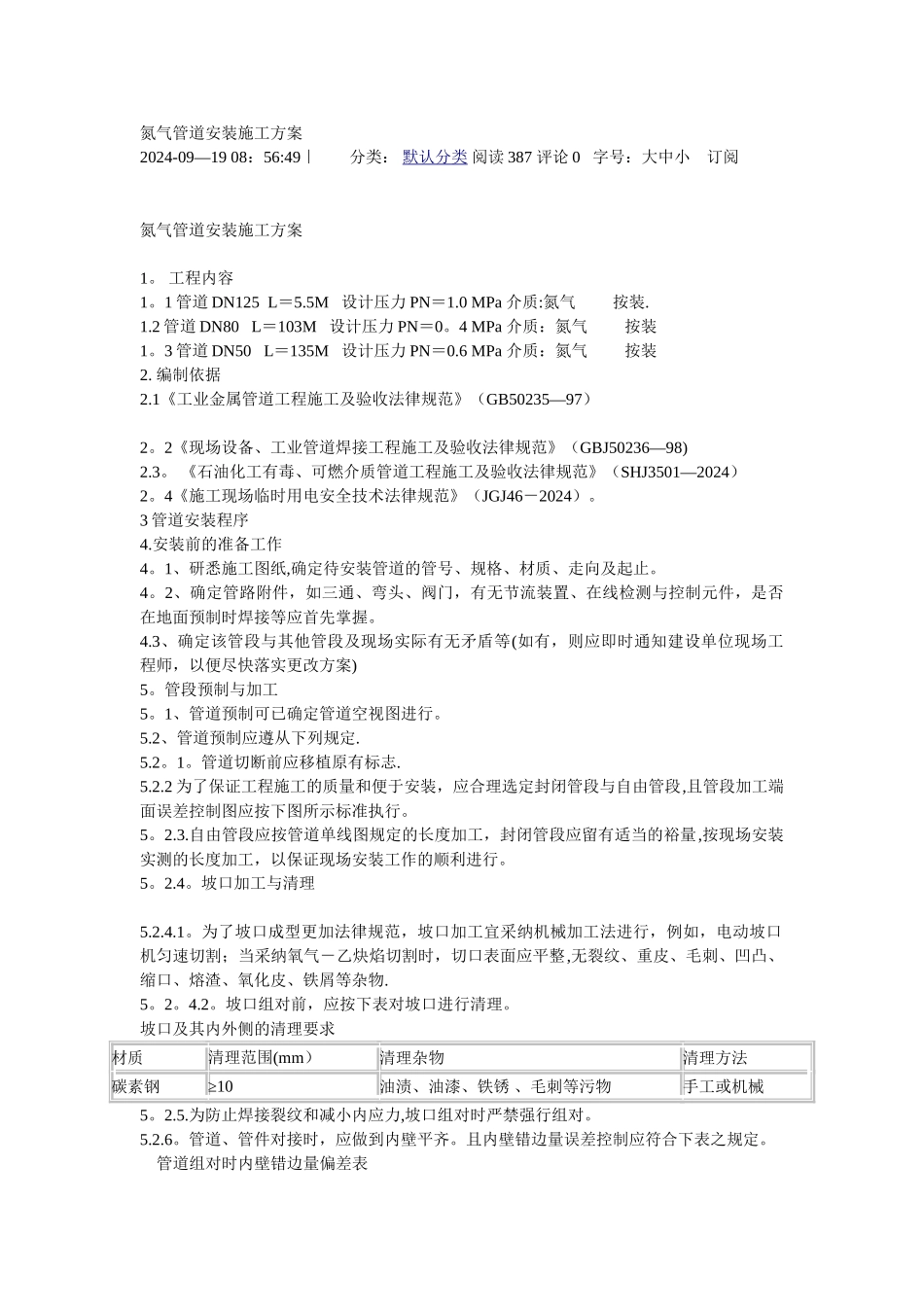

氮气管道安装施工方案

氮气管道安装施工方案2024-09—19 08：56:49｜ 分类： 默认分类 阅读 387 评论 0 字号：大中小 订阅 氮气管道安装施工方案 1。 工程内容1。1 管道 DN125 L＝5.5M 设计压力 PN＝1.0 MPa 介质:氮气 按装.1.2 管道 DN80 L＝103M 设计压力 PN＝0。4 MPa 介质：氮气 按装1。3 管道 DN50 L＝135M 设计压力 PN＝0.6 MPa 介质：氮气 按装2. 编制依据2.1《工业金属管道工程施工及验收法律规范》（GB50235—97）2。2《现场设备、工业管道焊接工程施工及验收法律规范》（GBJ50236—98)2.3。 《石油化工有毒、可燃介质管道工程施工及验收法律规范》（SHJ3501—2024）2。4《施工现场临时用电安全技术法律规范》（JGJ46－2024）。3 管道安装程序4.安装前的准备工作4。1、研悉施工图纸,确定待安装管道的管号、规格、材质、走向及起止。4。2、确定管路附件，如三通、弯头、阀门，有无节流装置、在线检测与控制元件，是否在地面预制时焊接等应首先掌握。4.3、确定该管段与其他管段及现场实际有无矛盾等(如有，则应即时通知建设单位现场工程师，以便尽快落实更改方案)5。管段预制与加工5。1、管道预制可已确定管道空视图进行。5.2、管道预制应遵从下列规定.5.2。1。管道切断前应移植原有标志.5.2.2 为了保证工程施工的质量和便于安装，应合理选定封闭管段与自由管段,且管段加工端面误差控制图应按下图所示标准执行。5。2.3.自由管段应按管道单线图规定的长度加工，封闭管段应留有适当的裕量,按现场安装实测的长度加工，以保证现场安装工作的顺利进行。5。2.4。坡口加工与清理 5.2.4.1。为了坡口成型更加法律规范，坡口加工宜采纳机械加工法进行，例如，电动坡口机匀速切割；当采纳氧气－乙炔焰切割时，切口表面应平整,无裂纹、重皮、毛刺、凹凸、缩口、熔渣、氧化皮、铁屑等杂物.5。2。4.2。坡口组对前，应按下表对坡口进行清理。坡口及其内外侧的清理要求材质清理范围(mm）清理杂物清理方法碳素钢≥10油渍、油漆、铁锈 、毛刺等污物手工或机械5。2.5.为防止焊接裂纹和减小内应力,坡口组对时严禁强行组对。5.2.6。管道、管件对接时，应做到内壁平齐。且内壁错边量误差控制应符合下表之规定。 管道组对时内壁错边量偏差表管道材质内壁错边量碳素钢（20#）不宜超过壁厚的 10％，且不应大于 2mm5。2。7.管道、管件组对时,应将焊件垫置牢固,以免焊接过程中产生附加应力或变形.5。2。8。管道、管件组对采纳根部定位焊时，定...
