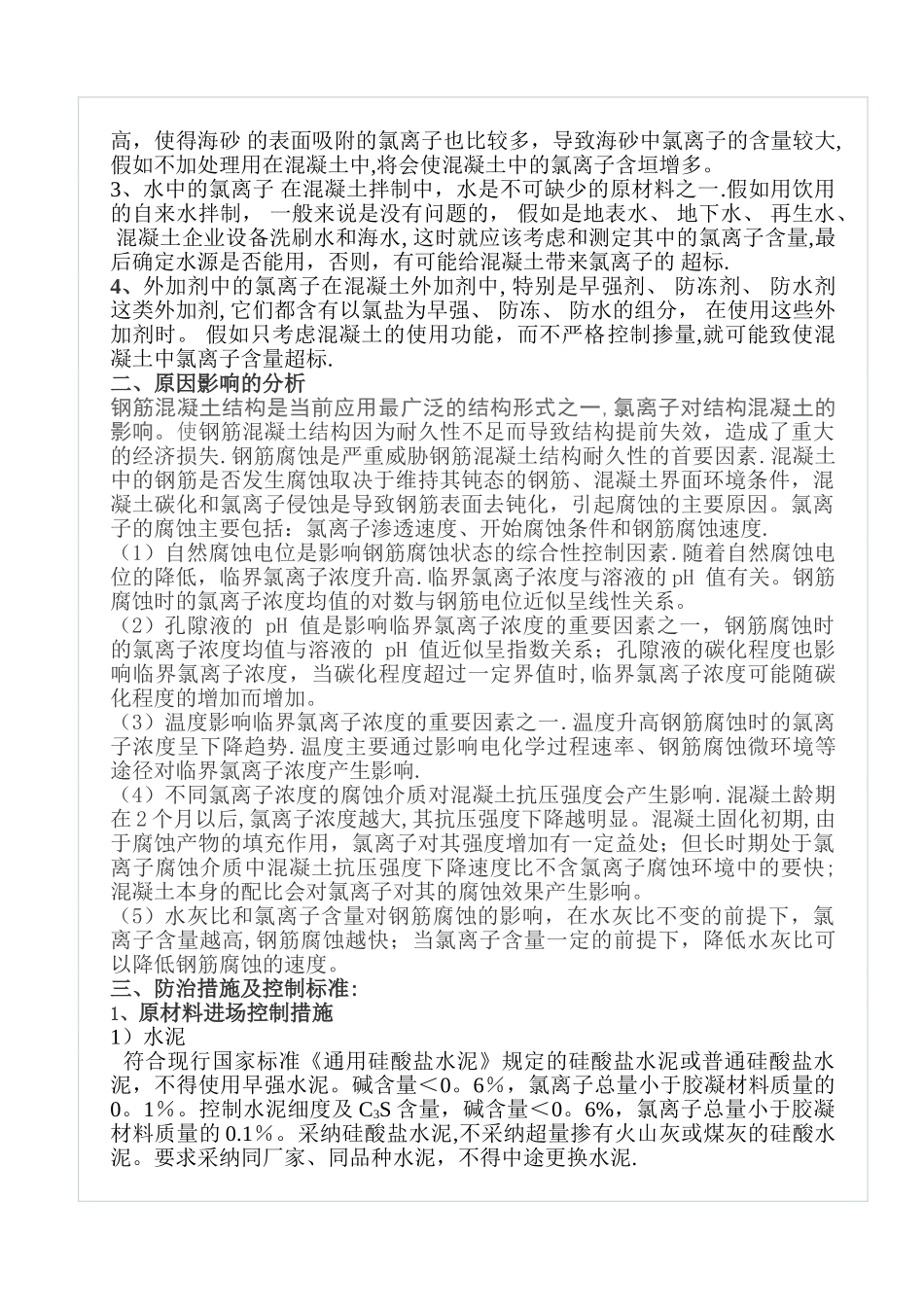

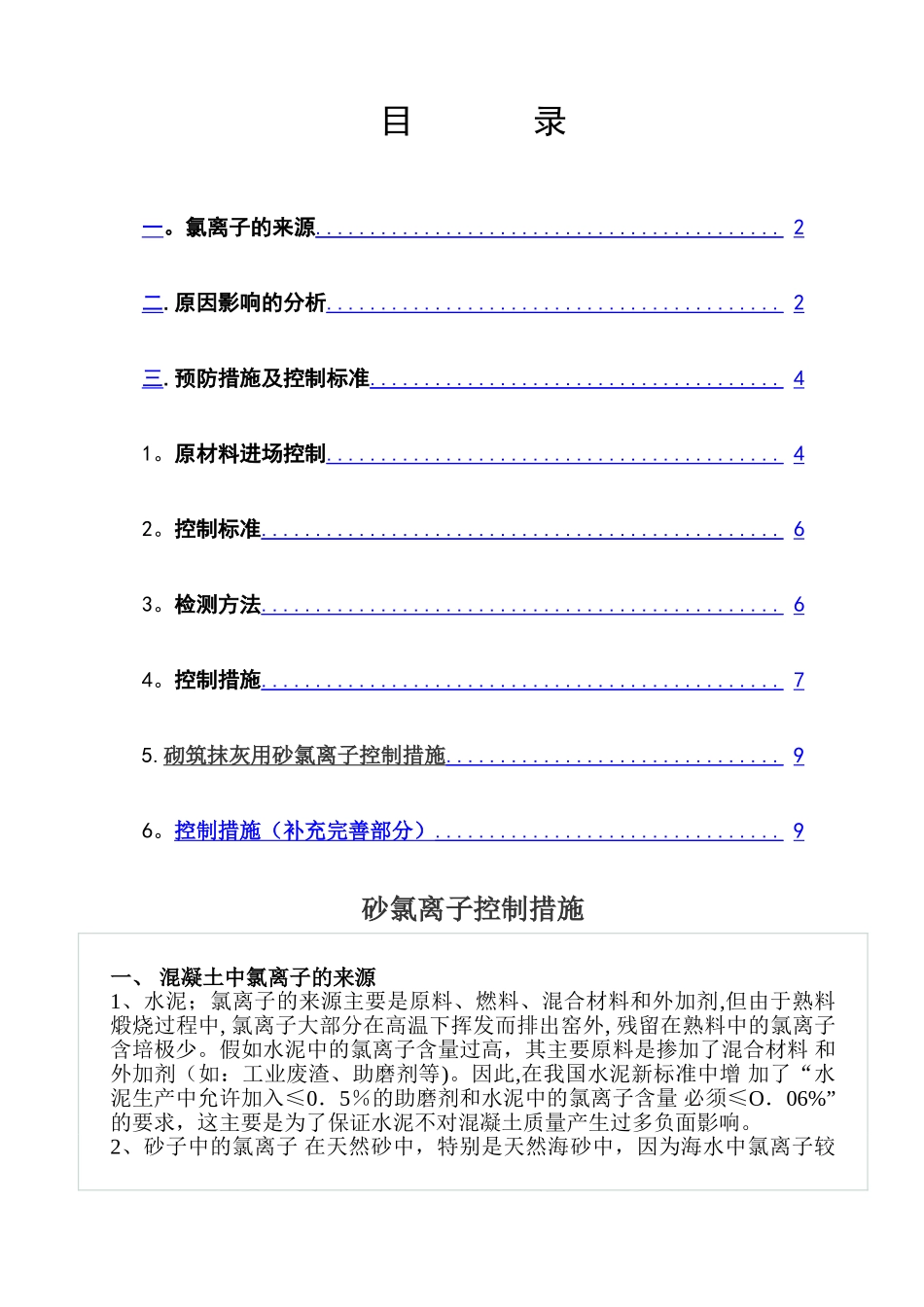

目 录一。氯离子的来源 ........................................... 2 二.原因影响的分析 .......................................... 2 三.预防措施及控制标准 ...................................... 4 1。原材料进场控制 .......................................... 4 2。控制标准 ................................................ 6 3。检测方法 ................................................ 6 4。控制措施 ................................................ 7 5.砌筑抹灰用砂氯离子控制措施 ............................... 9 6。控制措施（补充完善部分） ................................ 9 砂氯离子控制措施一、 混凝土中氯离子的来源 1、水泥；氯离子的来源主要是原料、燃料、混合材料和外加剂,但由于熟料煅烧过程中, 氯离子大部分在高温下挥发而排出窑外, 残留在熟料中的氯离子含培极少。假如水泥中的氯离子含量过高，其主要原料是掺加了混合材料 和外加剂（如：工业废渣、助磨剂等)。因此,在我国水泥新标准中增 加了“水泥生产中允许加入≤0．5％的助磨剂和水泥中的氯离子含量 必须≤O．06%”的要求，这主要是为了保证水泥不对混凝土质量产生过多负面影响。2、砂子中的氯离子 在天然砂中，特别是天然海砂中，因为海水中氯离子较高，使得海砂 的表面吸附的氯离子也比较多，导致海砂中氯离子的含量较大,假如不加处理用在混凝土中,将会使混凝土中的氯离子含垣增多。3、水中的氯离子 在混凝土拌制中，水是不可缺少的原材料之一.假如用饮用的自来水拌制， 一般来说是没有问题的， 假如是地表水、 地下水、 再生水、 混凝土企业设备洗刷水和海水, 这时就应该考虑和测定其中的氯离子含量,最后确定水源是否能用，否则，有可能给混凝土带来氯离子的 超标.4、外加剂中的氯离子在混凝土外加剂中, 特别是早强剂、 防冻剂、 防水剂这类外加剂, 它们都含有以氯盐为早强、 防冻、 防水的组分， 在使用这些外加剂时。 假如只考虑混凝土的使用功能，而不严格控制掺量,就可能致使混凝土中氯离子含量超标.二、原因影响的分析钢筋混凝土结构是当前应用最广泛的结构形式之一,氯离子对结构混凝土的影响。使钢筋混凝土结构因为耐久性不足而导致结构提前失效，造成了重大的经济损失.钢筋腐蚀是严重威胁钢筋混凝土结构耐久性的首要因素.混凝土中的钢筋是否发生腐蚀取决于维持其钝态的钢筋...
