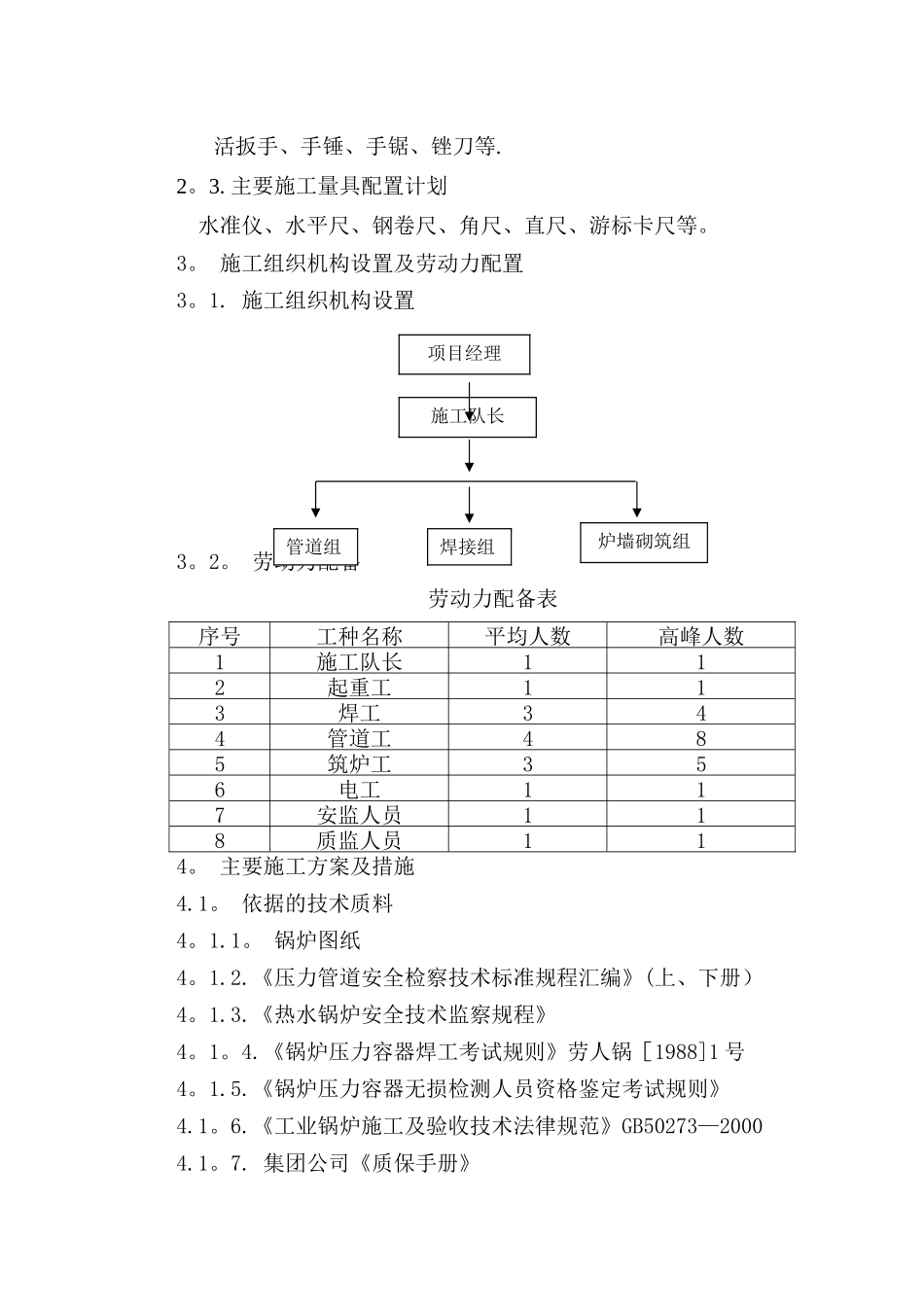

40/H 锅炉水冷壁管更换施工方案编制单位:江苏静安工业设备安装有限公司编制日期：2024 年 9 月 2 日 目 录第一章改造工程概况第二章施工机械、工具、量具配置计划 第三章施工组织机构设置及劳动力配置第四章主要施工方案及措施第五章技术管理第六章安全管理第七章文明施工管理1.改造工程概况1.1 改造工程名称：40T/H 锅炉水冷壁管对流管更换工程1.2 改造任务：40T/H 锅炉水冷壁管对流管，管子规格为 D51×3.1。3 工程特点：本工程为更换锅炉水冷壁管、对流管。工程量比较小但施工难度大技术含量高，所以给施工带来一定的难度.因此，必需要科学组织，精心施工，加强施工管理,确保工程顺利地高质量完成。1.4。 锅炉换管的顺序：1。4.1. 拆除锅炉炉墙.1.4.2。 拆除原水冷壁管、对流管。1。4.3. 水冷壁管、对流管检验.1。4。4. 水冷壁管、对流管单管通球.1。4.5。 水冷壁管、对流管安装。1。4。6。 水冷壁管、对流管焊接。1。4。7。 锅炉水压试验。1.4.7。 炉墙砌筑。1.4.8. 交工检查验收。2. 施工机械、工具、量具配置计划 2.1. 主要施工机械配置计划主要施工机械配置计划表序号设备名称规格单位数量备注1直流焊机300 型台32沟通焊机300 型台33手拉葫芦5T只44手拉葫芦2T只35手拉葫芦1T只36外圆磨光机台37内圆磨光机台38角向磨光机台39砂轮切割机台210焊条烘箱0—500 C台111电动水压泵台112工具车2T辆113安全灯具12V只202。2。 主要施工工具配置计划活扳手、手锤、手锯、锉刀等.2。3. 主要施工量具配置计划 水准仪、水平尺、钢卷尺、角尺、直尺、游标卡尺等。3。 施工组织机构设置及劳动力配置3。1. 施工组织机构设置 3。2。 劳动力配备劳动力配备表 序号工种名称平均人数高峰人数1施工队长112起重工113焊工344管道工485筑炉工356电工117安监人员118质监人员114。 主要施工方案及措施4.1。 依据的技术质料4。1.1。 锅炉图纸4。1.2.《压力管道安全检察技术标准规程汇编》(上、下册）4。1.3.《热水锅炉安全技术监察规程》4。1。4.《锅炉压力容器焊工考试规则》劳人锅［1988]1 号4。1.5.《锅炉压力容器无损检测人员资格鉴定考试规则》4.1。6.《工业锅炉施工及验收技术法律规范》GB50273—20004.1。7. 集团公司《质保手册》项目经理施工队长炉墙砌筑组管道组焊接组4。2。 对流管、水冷壁管更换施工方案4。2。1。施工准备（1)各工号图纸齐全,已完成技术交底工作。（2）施工人员全面熟悉图纸,了解施工方案，各...
