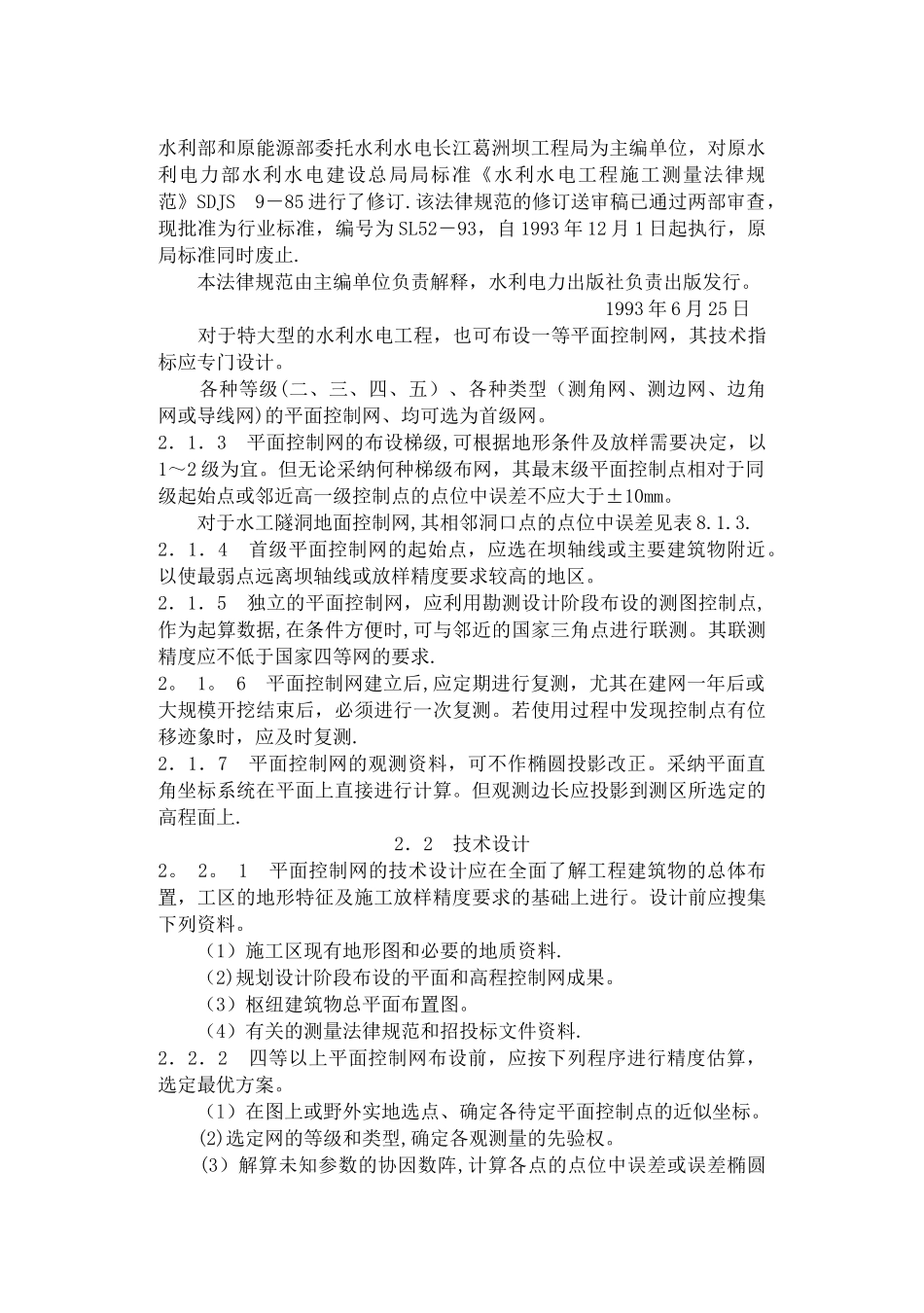

水利水电工程施工测量法律规范SL 52-93目 录1 总则2 平面控制测量3 高程控制测量4 放样的准备与方法5 开挖工程测量6 立模与填筑放样7 金属结构与机电设备安装测量8地下洞室测量9 辅助工程测量10 施工场地地形测量11 疏浚及渠堤施工测量12 施工期间的外部变形监测13 竣工测量附录 A 平面控制的标墩与标志附录 B 测边网角条件自由项限值计算附录 C 高程控制点标志、标石埋设规格附录 D 测量仪器高、棱镜（觇牌）高的精密方法附录 E 平面位置放样操作方法的规定附录 F 平面放样方法精度估算公式附录 G 有关高程放样的精度估算公式附录 H 用钢带尺精密传递高程计算公式附录 I 用具有平行玻璃板的水准仪进行高程放样时的有关计算 （以威尔特 N3 水准仪为例)附录 J 钢带尺放样中的计算附录 K 光电测距边长和高差的各项改正值计算公式附录 L 像片控制点和标志附录 M 洞外、洞内导线贯穿误差估算附录 N 沉降观测点设置和工程量计算方法附加说明主要符号中华人民共和国水利部电力工业部关于颁发《水利水电工程施工测量法律规范》SL52－93 的通知水建[1993]330 号 为推动水利水电工程施工测量技术的进步，保证施工测量的质量，水利部和原能源部委托水利水电长江葛洲坝工程局为主编单位，对原水利电力部水利水电建设总局局标准《水利水电工程施工测量法律规范》SDJS 9－85 进行了修订.该法律规范的修订送审稿已通过两部审查，现批准为行业标准，编号为 SL52－93，自 1993 年 12 月 1 日起执行，原局标准同时废止. 本法律规范由主编单位负责解释，水利电力出版社负责出版发行。 1993 年 6 月 25 日 对于特大型的水利水电工程，也可布设一等平面控制网，其技术指标应专门设计。 各种等级(二、三、四、五）、各种类型（测角网、测边网、边角网或导线网)的平面控制网、均可选为首级网。2．1．3 平面控制网的布设梯级,可根据地形条件及放样需要决定，以1～2 级为宜。但无论采纳何种梯级布网，其最末级平面控制点相对于同级起始点或邻近高一级控制点的点位中误差不应大于±10mm。 对于水工隧洞地面控制网,其相邻洞口点的点位中误差见表 8.1.3.2．1．4 首级平面控制网的起始点，应选在坝轴线或主要建筑物附近。以使最弱点远离坝轴线或放样精度要求较高的地区。2．1．5 独立的平面控制网，应利用勘测设计阶段布设的测图控制点,作为起算数据,在条件方便时,可与邻近的国家三角点进行联测。其联...
