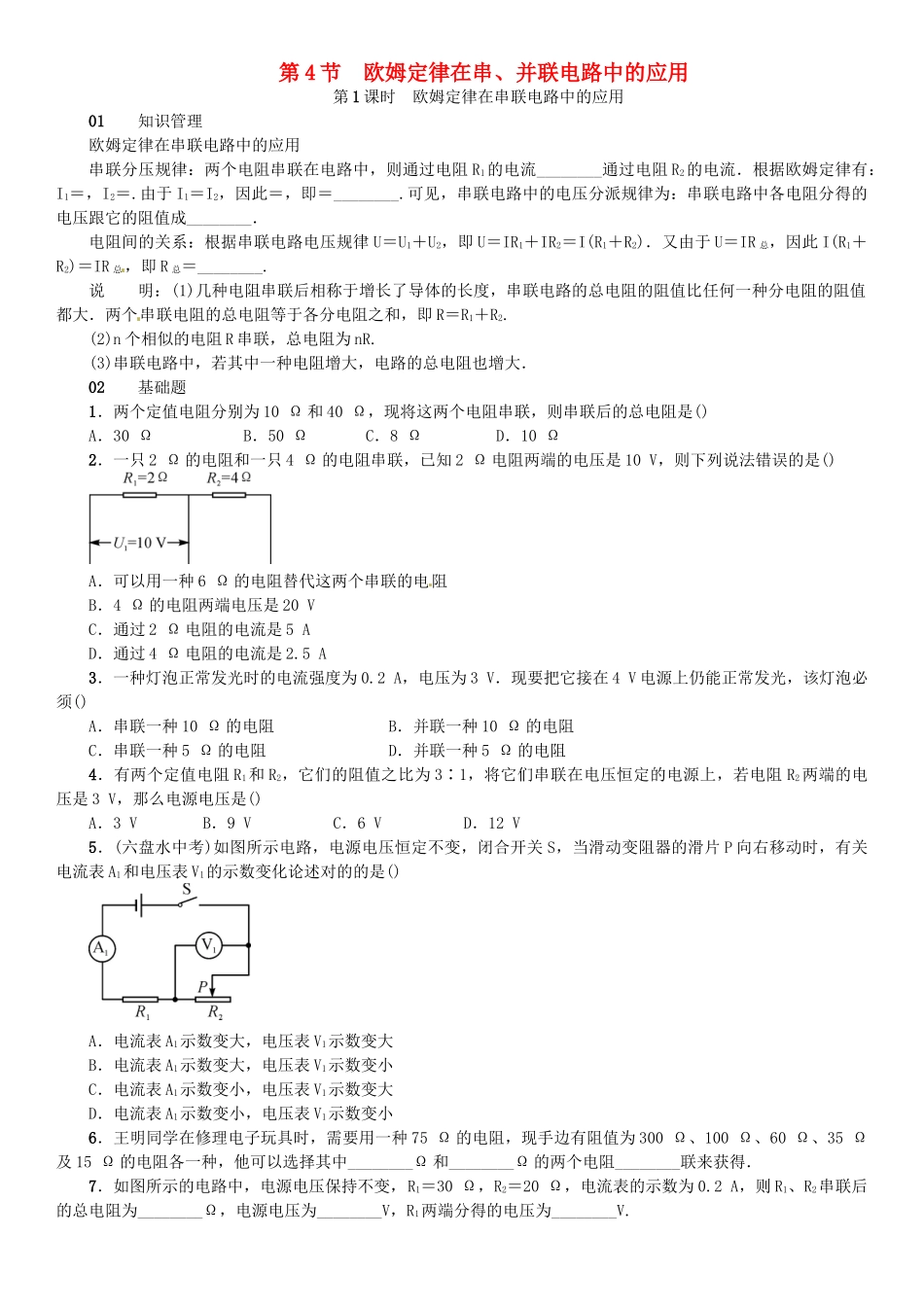

第 4 节 欧姆定律在串、并联电路中的应用第 1 课时 欧姆定律在串联电路中的应用01 知识管理欧姆定律在串联电路中的应用串联分压规律：两个电阻串联在电路中，则通过电阻 R1的电流________通过电阻 R2的电流．根据欧姆定律有：I1＝，I2＝.由于 I1＝I2，因此＝，即＝________.可见，串联电路中的电压分派规律为：串联电路中各电阻分得的电压跟它的阻值成________．电阻间的关系：根据串联电路电压规律 U＝U1＋U2，即 U＝IR1＋IR2＝I(R1＋R2)．又由于 U＝IR 总，因此 I(R1＋R2)＝IR 总，即 R 总＝________.说 明：(1)几种电阻串联后相称于增长了导体的长度，串联电路的总电阻的阻值比任何一种分电阻的阻值都大．两个串联电阻的总电阻等于各分电阻之和，即 R＝R1＋R2.(2)n 个相似的电阻 R 串联，总电阻为 nR.(3)串联电路中，若其中一种电阻增大，电路的总电阻也增大．02 基础题1．两个定值电阻分别为 10 Ω 和 40 Ω，现将这两个电阻串联，则串联后的总电阻是()A．30 Ω B．50 Ω C．8 Ω D．10 Ω2．一只 2 Ω 的电阻和一只 4 Ω 的电阻串联，已知 2 Ω 电阻两端的电压是 10 V，则下列说法错误的是()A．可以用一种 6 Ω 的电阻替代这两个串联的电阻B．4 Ω 的电阻两端电压是 20 VC．通过 2 Ω 电阻的电流是 5 AD．通过 4 Ω 电阻的电流是 2.5 A3．一种灯泡正常发光时的电流强度为 0.2 A，电压为 3 V．现要把它接在 4 V 电源上仍能正常发光，该灯泡必须()A．串联一种 10 Ω 的电阻 B．并联一种 10 Ω 的电阻C．串联一种 5 Ω 的电阻 D．并联一种 5 Ω 的电阻4．有两个定值电阻 R1和 R2，它们的阻值之比为 3∶1，将它们串联在电压恒定的电源上，若电阻 R2两端的电压是 3 V，那么电源电压是()A．3 V B．9 V C．6 V D．12 V5．(六盘水中考)如图所示电路，电源电压恒定不变，闭合开关 S，当滑动变阻器的滑片 P 向右移动时，有关电流表 A1和电压表 V1的示数变化论述对的的是()A．电流表 A1示数变大，电压表 V1示数变大B．电流表 A1示数变大，电压表 V1示数变小C．电流表 A1示数变小，电压表 V1示数变大D．电流表 A1示数变小，电压表 V1示数变小6．王明同学在修理电子玩具时，需要用一种 75 Ω 的电阻，现手边有阻值为 300 Ω、100 Ω、60 Ω、35 Ω及 15 Ω 的电阻各一种，他可以选择其中________Ω 和________Ω 的两个电...
