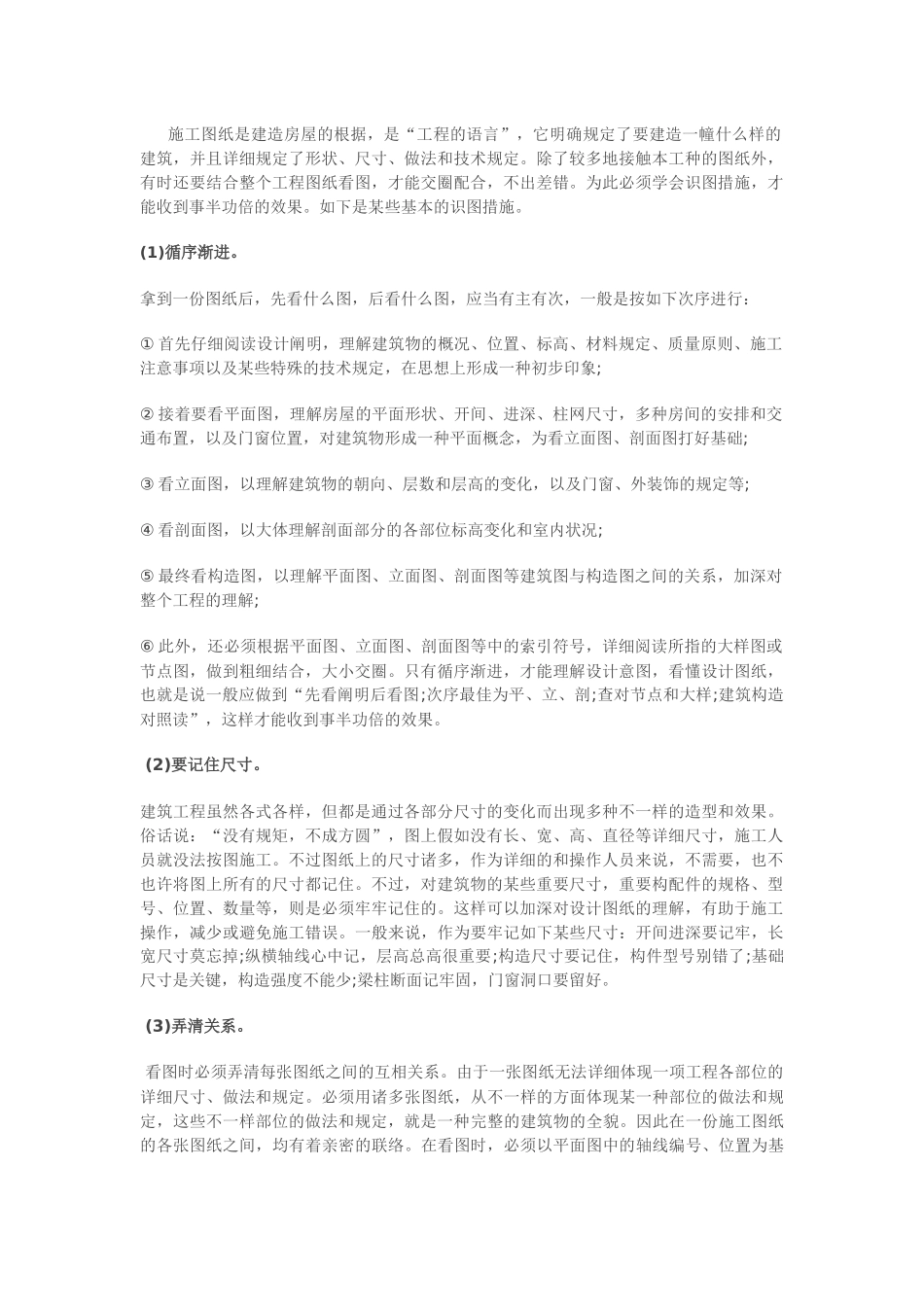

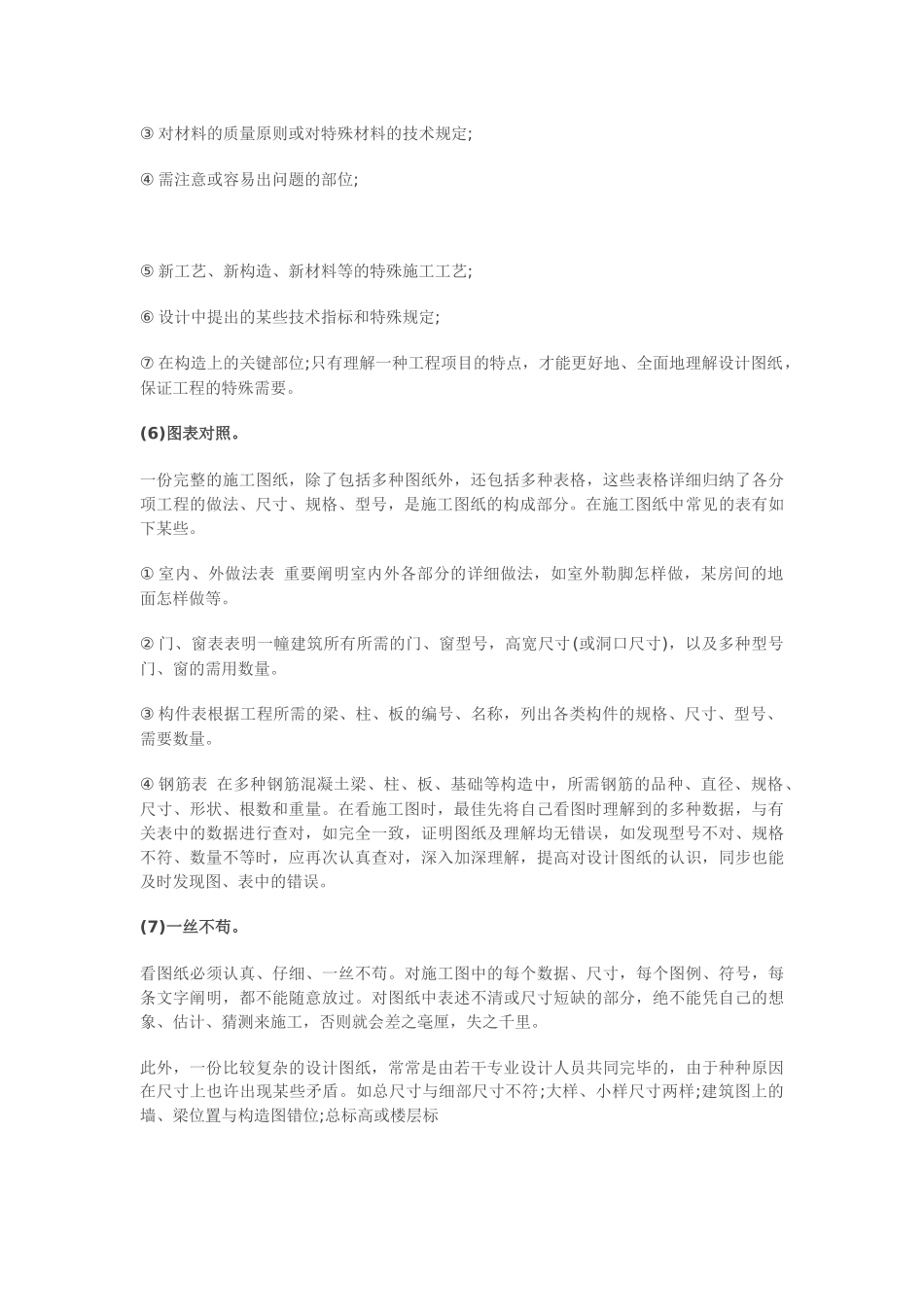

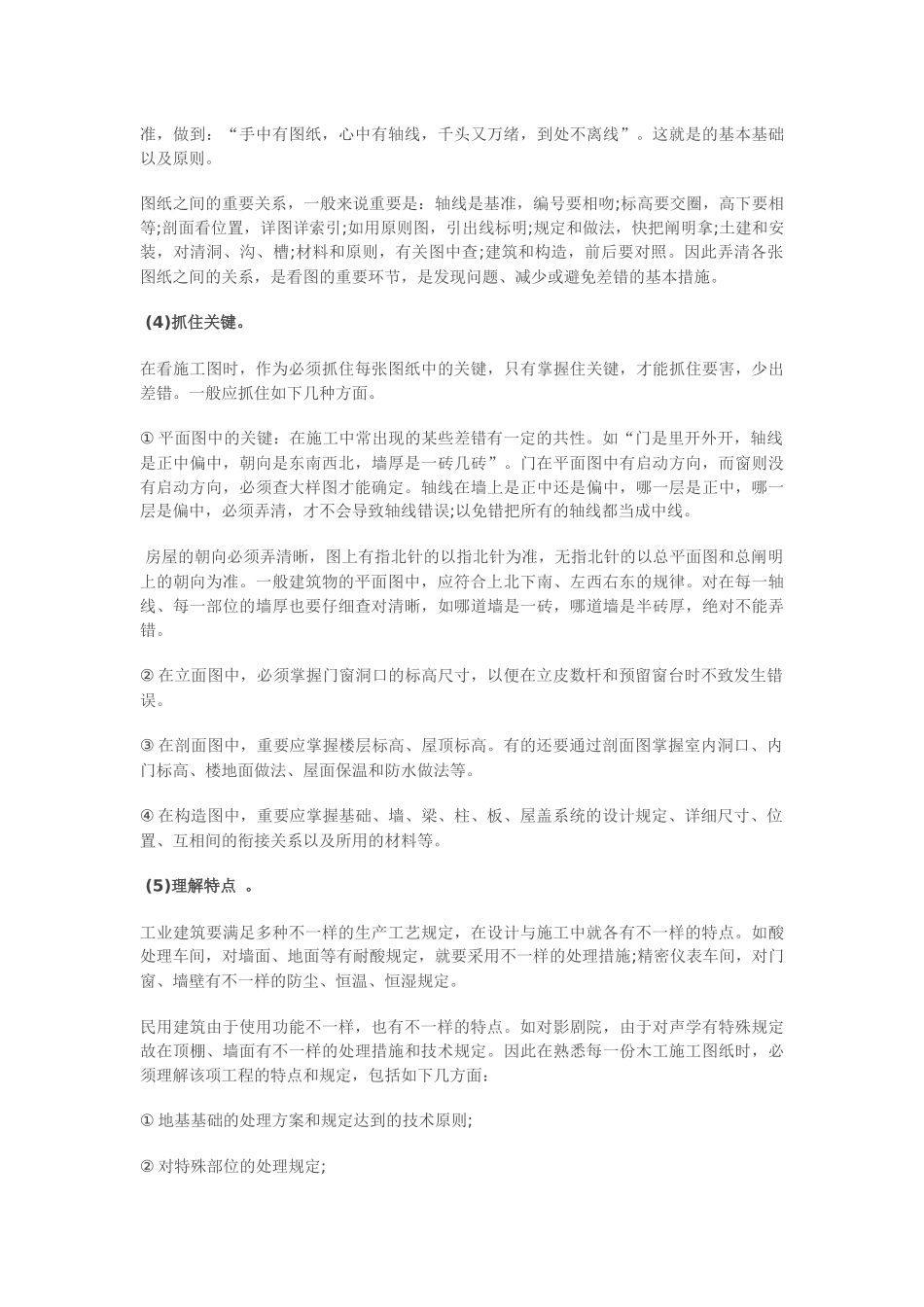

施工图纸是建造房屋的根据,是“工程的语言”,它明确规定了要建造一幢什么样的建筑,并且详细规定了形状、尺寸、做法和技术规定。除了较多地接触本工种的图纸外,有时还要结合整个工程图纸看图,才能交圈配合,不出差错。为此必须学会识图措施,才能收到事半功倍的效果。如下是某些基本的识图措施。(1)循序渐进。拿到一份图纸后,先看什么图,后看什么图,应当有主有次,一般是按如下次序进行:① 首先仔细阅读设计阐明,理解建筑物的概况、位置、标高、材料规定、质量原则、施工注意事项以及某些特殊的技术规定,在思想上形成一种初步印象;② 接着要看平面图,理解房屋的平面形状、开间、进深、柱网尺寸,多种房间的安排和交通布置,以及门窗位置,对建筑物形成一种平面概念,为看立面图、剖面图打好基础;③ 看立面图,以理解建筑物的朝向、层数和层高的变化,以及门窗、外装饰的规定等;④ 看剖面图,以大体理解剖面部分的各部位标高变化和室内状况;⑤ 最终看构造图,以理解平面图、立面图、剖面图等建筑图与构造图之间的关系,加深对整个工程的理解;⑥ 此外,还必须根据平面图、立面图、剖面图等中的索引符号,详细阅读所指的大样图或节点图,做到粗细结合,大小交圈。只有循序渐进,才能理解设计意图,看懂设计图纸,也就是说一般应做到“先看阐明后看图;次序最佳为平、立、剖;查对节点和大样;建筑构造对照读”,这样才能收到事半功倍的效果。 (2)要记住尺寸。建筑工程虽然各式各样,但都是通过各部分尺寸的变化而出现多种不一样的造型和效果。俗话说:“没有规矩,不成方圆”,图上假如没有长、宽、高、直径等详细尺寸,施工人员就没法按图施工。不过图纸上的尺寸诸多,作为详细的和操作人员来说,不需要,也不也许将图上所有的尺寸都记住。不过,对建筑物的某些重要尺寸,重要构配件的规格、型号、位置、数量等,则是必须牢牢记住的。这样可以加深对设计图纸的理解,有助于施工操作,减少或避免施工错误。一般来说,作为要牢记如下某些尺寸:开间进深要记牢,长宽尺寸莫忘掉;纵横轴线心中记,层高总高很重要;构造尺寸要记住,构件型号别错了;基础尺寸是关键,构造强度不能少;梁柱断面记牢固,门窗洞口要留好。 (3)弄清关系。 看图时必须弄清每张图纸之间的互相关系。由于一张图纸无法详细体现一项工程各部位的详细尺寸、做法和规定。必须用诸多张图纸,从不一样的方面体现某一种部位的做法和规定,这些不一样部位的做法和规定,就是...
