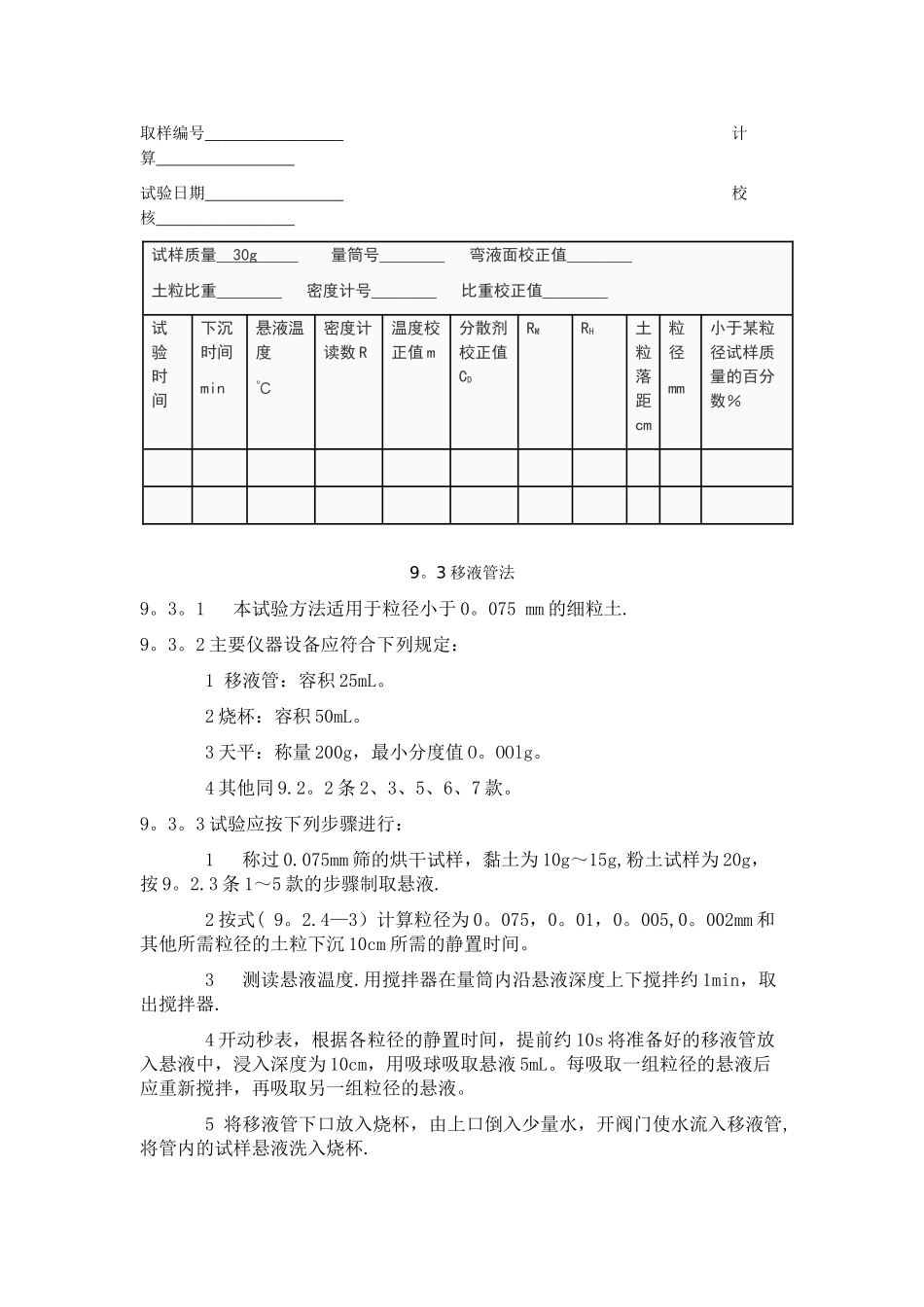

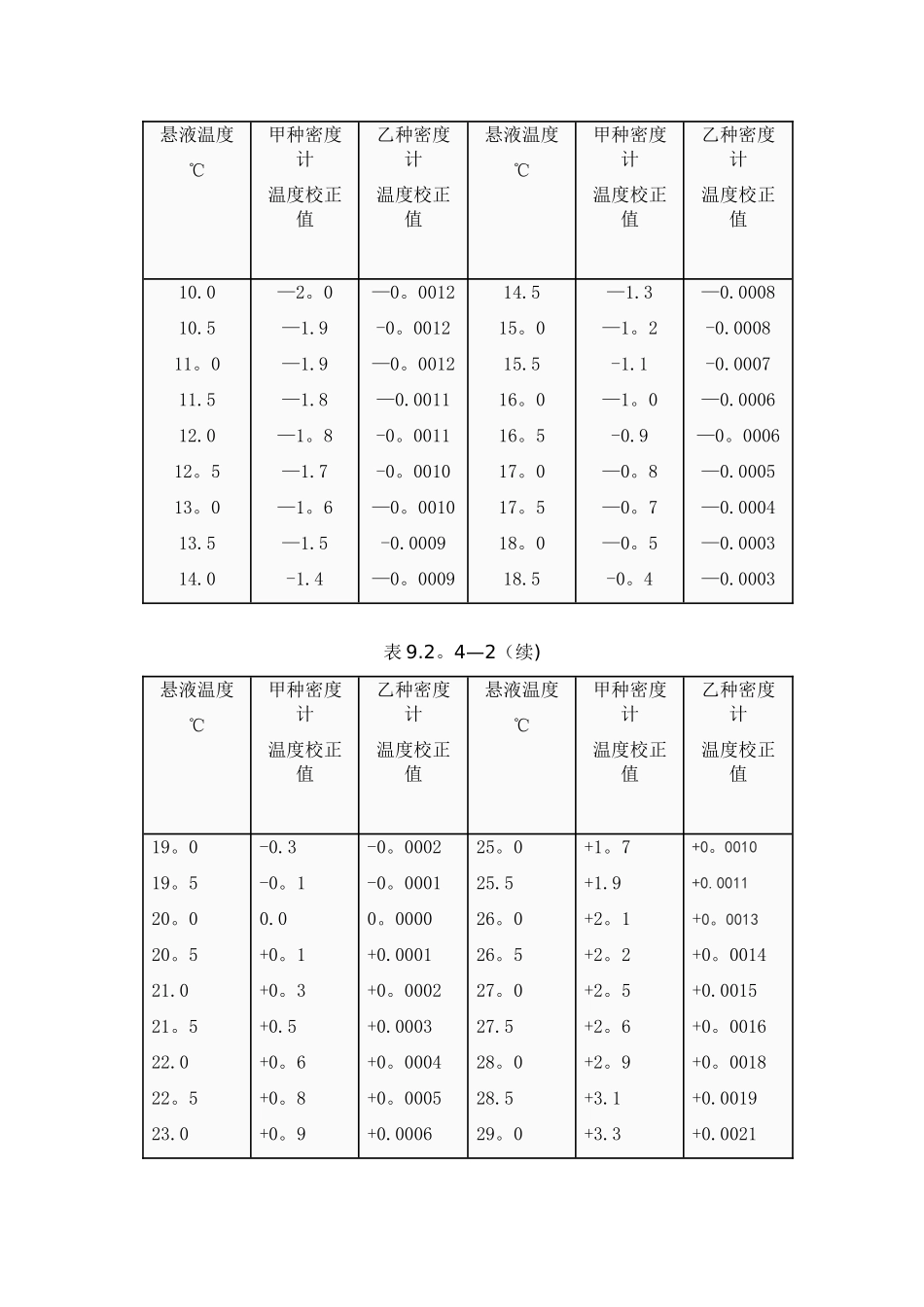

悬液温度℃甲种密度计温度校正值乙种密度计温度校正值悬液温度℃甲种密度计温度校正值乙种密度计温度校正值10.010.511。011.512.012。513。013.514.0—2。0—1.9—1.9—1.8—1。8—1.7—1。6—1.5-1.4—0。0012-0。0012—0。0012—0.0011-0。0011-0。0010—0。0010-0.0009—0。000914.515。015.516。016。517。017。518。018.5—1.3—1。2-1.1—1。0-0.9—0。8—0。7—0。5-0。4—0.0008-0.0008-0.0007—0.0006—0。0006—0.0005—0.0004—0.0003—0.0003 表 9.2。4—2（续)悬液温度℃甲种密度计温度校正值乙种密度计温度校正值悬液温度℃甲种密度计温度校正值乙种密度计温度校正值19。019。520。020。521.021。522.022。523.0-0.3-0。10.0+0。1+0。3+0.5+0。6+0。8+0。9-0。0002-0。00010。0000+0.0001+0。0002+0.0003+0。0004+0。0005+0.000625。025.526。026。527。027.528。0 28.529。0+1。7+1.9+2。1+2。2+2。5+2。6+2。9+3.1+3.3+0。0010+0.0011+0。0013+0。0014+0.0015+0。0016+0。0018+0.0019+0.002123。524。024。5+1。1+1。3+1。5+0。0007+0。0008+0。0009 29。530。0 +3。5+3。7+0.0022+0。0023 4 按下列公式计算土的颗粒粒径:（9.2。4-3） （9。2。4-4） 式中： d-—土的颗粒粒径，mm； K——粒径计算系数,可直接查表 9。2。4-3； --T℃时水的动力黏滞系数，查表 16.1。4，（×10-6） kPa．S; —-土粒比重； -—T℃时水的比重； --4℃时水的密度，g/cm3； g——重力加速度,cm/s2; L—-t 时的土粒沉降距离，cm；t-—沉降时间,s. 表 9.2。4——3 粒径计算系数 K 值表 9。2.4-3（续） 5 按本标准 9。1。4 条 2 款的规定绘制颗粒大小分布曲线。如系与筛析法联合分析，应将两段曲线绘成一条平滑曲线. 6 百分数的计算值精确至 0。1%,颗粒粒径的计算值精确至 0。001。9。2。5 密度计法试验的记录格式见表 9.2。5。表 9。2。5 颗粒分析试验记录表（密度计法)工程名称 试验 取样编号 计算 试验日期 校核 试样质量 30g 量筒号 弯液面校正值 土粒比重 密度计号 比重校正值 试验时间下沉时间min悬液温度℃密度计读数 R温度校正值 m分散剂校正值CDRMRH土粒落距cm粒径mm小于某粒径试样质量的百分数％ 9。3 移液管法9。3。1 本试验方法适用于粒径小于 0。075 mm 的细粒土.9。3。2 主要仪器设备应符合下列规定： 1 移液管：容积 25mL。 2 烧杯：容积 50mL。 3 天平：称量 200...
