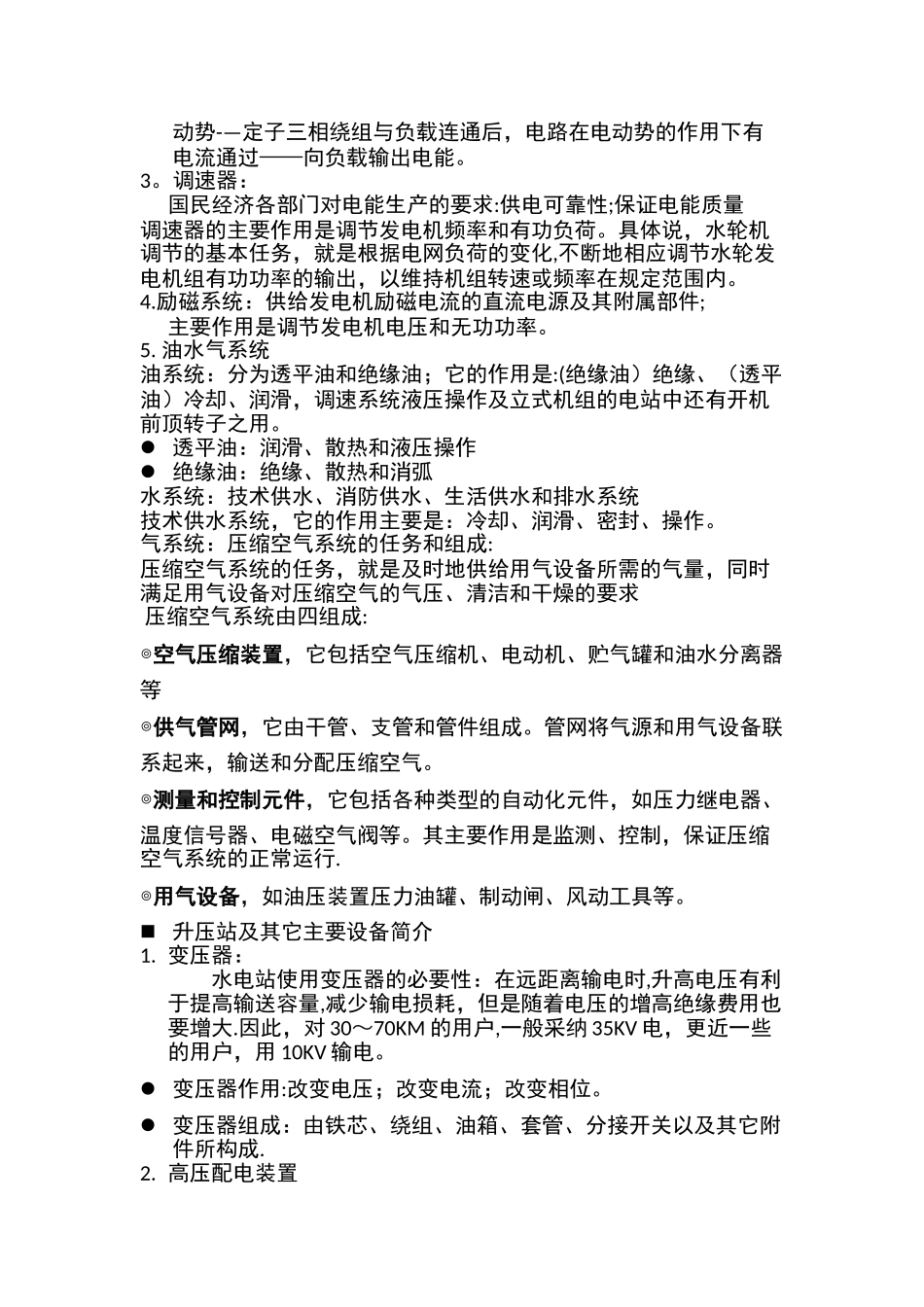

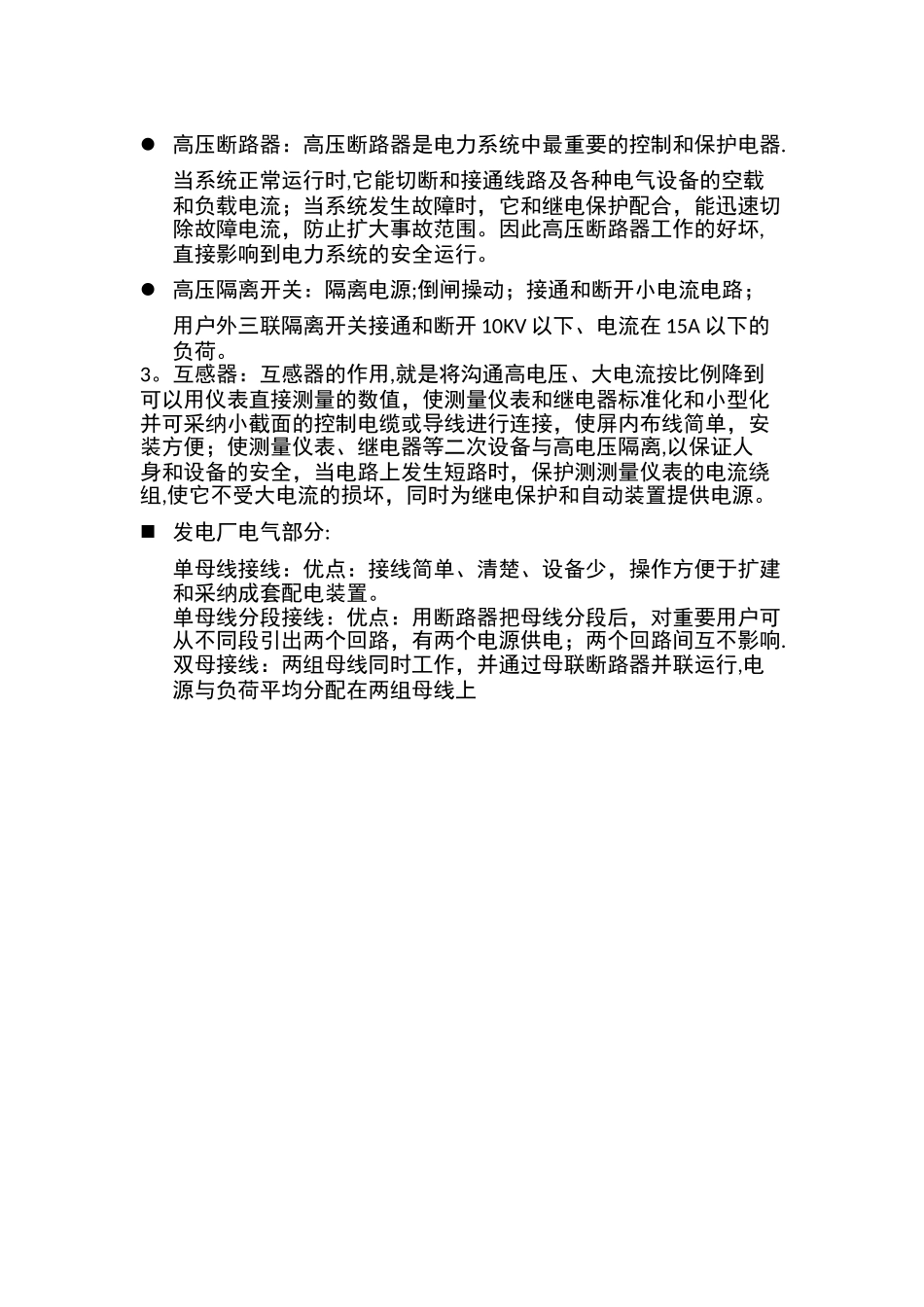

水力发电的基本流程及发电系统设备简介一.水电站枢纽的组成1. 水电站是将水能转变为电能的水力装置,由各种水工建筑物（挡水建筑物、泄水建筑物、进水建筑物、引水建筑物、平水建筑物及水电站厂房）以及机械、电气设备组成的统一有机整体，互相配合、协同工作，这种水力装置，就是水电站枢纽或水利枢纽。2. 水力发电的基本流程：具有水头的水力——经压力管道或压力隧洞（或直接进入水轮机)进入水轮机转轮流道——水轮机转轮在水力作用下旋转（水能转变为机械能)—-同时带动同轴的发电机旋转-—发电机定子绕组切割转子绕组产生的磁场磁力线（根据电磁感应定理,发出电来,完成机械能到电能的转换）——发出来的电经升降压变压器后与电力系统联网。二.发电系统设备简介水轮发电机组及辅助设备简介:水轮机、发电机、调速器、励磁系统、油水气系统升压站及其它主要设备简介：变压器、高压配电装置、互感器 水轮发电机组及辅助设备简介1。水轮机：水能--—机械能；按水流能量转换特征，分为反击式和冲击式反击式：利用水流的势能和动能，转轮在工作过程中全部浸在水中,压力水流流经转轮叶片时，受叶片的作用而改变压力、流速的大小和方向，同时水流对转轮产生反作用力，形成旋转力矩使转轮转动。反击式又分为混流式、轴流式、斜流式、贯流式；混流式：水流流经转轮时是辐向流进而轴向流出;轴流式：水流流经转轮时是轴向流进而轴向流出；斜流式：水流进出转轮叶片都是斜向的；贯流式：与轴流式类似,水流基本沿轴向流过转轮； 冲击式：利用水流的动能，又分为切击式(水斗式)和斜击式两种切击式，喷嘴射流沿转轮圆周切线方向冲击斗叶;斜击式，喷嘴射流方向与转轮轮旋转平面成一夹角；2.发电机水轮发电机:机械能---电能；由转子、定子、上机架、下机架、推力轴承、导轴承、空气冷却器、励 磁 机 和 永 磁 机 等 主 要 部件 组 成 。 同步发电机的工作原理 转子转动——转子中由励磁电流产生的按正弦分布的旋转磁场切割定子三相对称绕组-—定子三相绕组中产生三相正弦交变电动势-—定子三相绕组与负载连通后，电路在电动势的作用下有电流通过——向负载输出电能。3。调速器：国民经济各部门对电能生产的要求:供电可靠性;保证电能质量调速器的主要作用是调节发电机频率和有功负荷。具体说，水轮机调节的基本任务，就是根据电网负荷的变化,不断地相应调节水轮发电机组有功功率的输出，以维持机组转速或频率在规定范围内。4.励磁系统...
