2025年客运索道运载工具型式试验仪器设备表

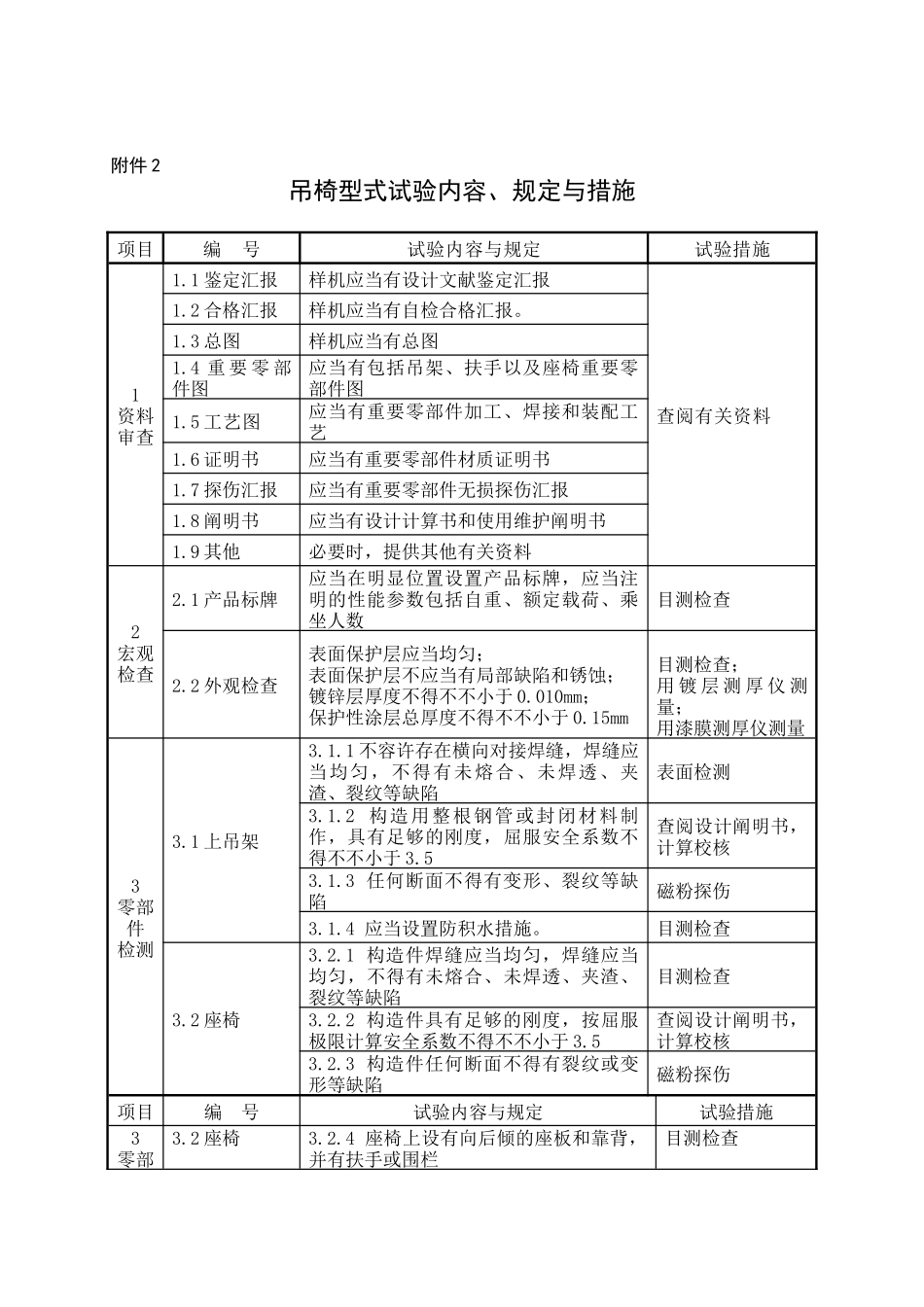

附件 1 客运索道运载工具型式试验必备仪器设备表序号仪器设备或计量器具精度规定1振动试验台2磁粉探伤仪3卷 尺1 级4应力测试仪5漆膜测厚仪±0.5%6着色剂7镀层测厚仪±0.5%8钢板测厚仪±0.5%附件 2 吊椅型式试验内容、规定与措施项目编 号试验内容与规定试验措施1资料审查1.1 鉴定汇报样机应当有设计文献鉴定汇报查阅有关资料1.2 合格汇报样机应当有自检合格汇报。1.3 总图样机应当有总图1.4 重 要 零 部件图应当有包括吊架、扶手以及座椅重要零部件图1.5 工艺图应当有重要零部件加工、焊接和装配工艺1.6 证明书应当有重要零部件材质证明书1.7 探伤汇报应当有重要零部件无损探伤汇报1.8 阐明书应当有设计计算书和使用维护阐明书1.9 其他必要时，提供其他有关资料2宏观检查2.1 产品标牌应当在明显位置设置产品标牌，应当注明的性能参数包括自重、额定载荷、乘坐人数目测检查2.2 外观检查表面保护层应当均匀；表面保护层不应当有局部缺陷和锈蚀；镀锌层厚度不得不不小于 0.010mm；保护性涂层总厚度不得不不小于 0.15mm目测检查；用 镀 层 测 厚 仪 测量；用漆膜测厚仪测量3零部件检测3.1 上吊架3.1.1 不容许存在横向对接焊缝，焊缝应当均匀，不得有未熔合、未焊透、夹渣、裂纹等缺陷表面检测3.1.2 构造用整根钢管或封闭材料制作，具有足够的刚度，屈服安全系数不得不不小于 3.5查阅设计阐明书，计算校核3.1.3 任何断面不得有变形、裂纹等缺陷磁粉探伤3.1.4 应当设置防积水措施。目测检查3.2 座椅3.2.1 构造件焊缝应当均匀，焊缝应当均匀，不得有未熔合、未焊透、夹渣、裂纹等缺陷目测检查3.2.2 构造件具有足够的刚度，按屈服极限计算安全系数不得不不小于 3.5查阅设计阐明书，计算校核3.2.3 构造件任何断面不得有裂纹或变形等缺陷磁粉探伤项目编 号试验内容与规定试验措施3零部3.2 座椅3.2.4 座椅上设有向后倾的座板和靠背，并有扶手或围栏目测检查件检测3.2.5 座位宽度每人不不不小于 0.5m，并向后倾斜 25%-35%用卷尺测量3.2.6 扶手或围栏应当高出座位 0.35m3.2.7 座椅面应当具有足够的连接强度，并用阻燃材料制作查材质证明书3.2.8 防雨罩从座椅面算起高度为 1.1m用卷尺测量3.3 保护架3.3.1 脚蹬应当有足够的刚度和强度，额定载荷下不得变形或断裂负载试验3.3.2 扭转弹簧的弹簧力应当保证当保护架抬起到一定高度后不会自动向前落下手动试验3.3.3 吊椅应当以便乘客上下，座椅的保护架应当与...
