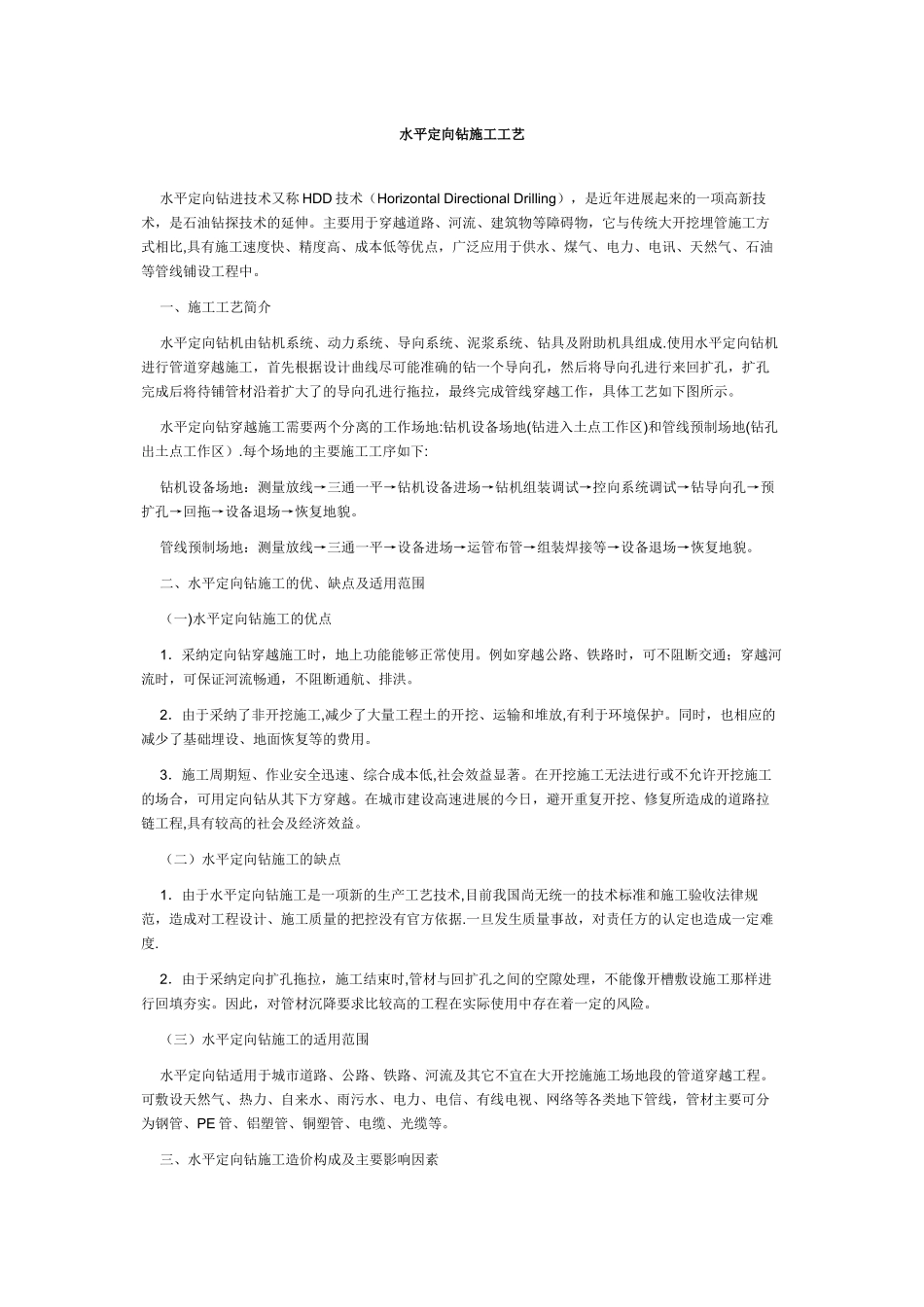

水平定向钻施工工艺水平定向钻进技术又称 HDD 技术（Horizontal Directional Drilling），是近年进展起来的一项高新技术，是石油钻探技术的延伸。主要用于穿越道路、河流、建筑物等障碍物，它与传统大开挖埋管施工方式相比,具有施工速度快、精度高、成本低等优点，广泛应用于供水、煤气、电力、电讯、天然气、石油等管线铺设工程中。一、施工工艺简介水平定向钻机由钻机系统、动力系统、导向系统、泥浆系统、钻具及附助机具组成.使用水平定向钻机进行管道穿越施工，首先根据设计曲线尽可能准确的钻一个导向孔，然后将导向孔进行来回扩孔，扩孔完成后将待铺管材沿着扩大了的导向孔进行拖拉，最终完成管线穿越工作，具体工艺如下图所示。水平定向钻穿越施工需要两个分离的工作场地:钻机设备场地(钻进入土点工作区)和管线预制场地(钻孔出土点工作区）.每个场地的主要施工工序如下:钻机设备场地：测量放线→三通一平→钻机设备进场→钻机组装调试→控向系统调试→钻导向孔→预扩孔→回拖→设备退场→恢复地貌。管线预制场地：测量放线→三通一平→设备进场→运管布管→组装焊接等→设备退场→恢复地貌。二、水平定向钻施工的优、缺点及适用范围（一)水平定向钻施工的优点1．采纳定向钻穿越施工时，地上功能能够正常使用。例如穿越公路、铁路时，可不阻断交通；穿越河流时，可保证河流畅通，不阻断通航、排洪。2．由于采纳了非开挖施工,减少了大量工程土的开挖、运输和堆放,有利于环境保护。同时，也相应的减少了基础埋设、地面恢复等的费用。3．施工周期短、作业安全迅速、综合成本低,社会效益显著。在开挖施工无法进行或不允许开挖施工的场合，可用定向钻从其下方穿越。在城市建设高速进展的今日，避开重复开挖、修复所造成的道路拉链工程,具有较高的社会及经济效益。（二）水平定向钻施工的缺点1．由于水平定向钻施工是一项新的生产工艺技术,目前我国尚无统一的技术标准和施工验收法律规范，造成对工程设计、施工质量的把控没有官方依据.一旦发生质量事故，对责任方的认定也造成一定难度.2．由于采纳定向扩孔拖拉，施工结束时,管材与回扩孔之间的空隙处理，不能像开槽敷设施工那样进行回填夯实。因此，对管材沉降要求比较高的工程在实际使用中存在着一定的风险。（三）水平定向钻施工的适用范围水平定向钻适用于城市道路、公路、铁路、河流及其它不宜在大开挖施施工场地段的管道穿越工程。可敷设天然气、热力、自来水、雨污水、电力、电信、有线...
