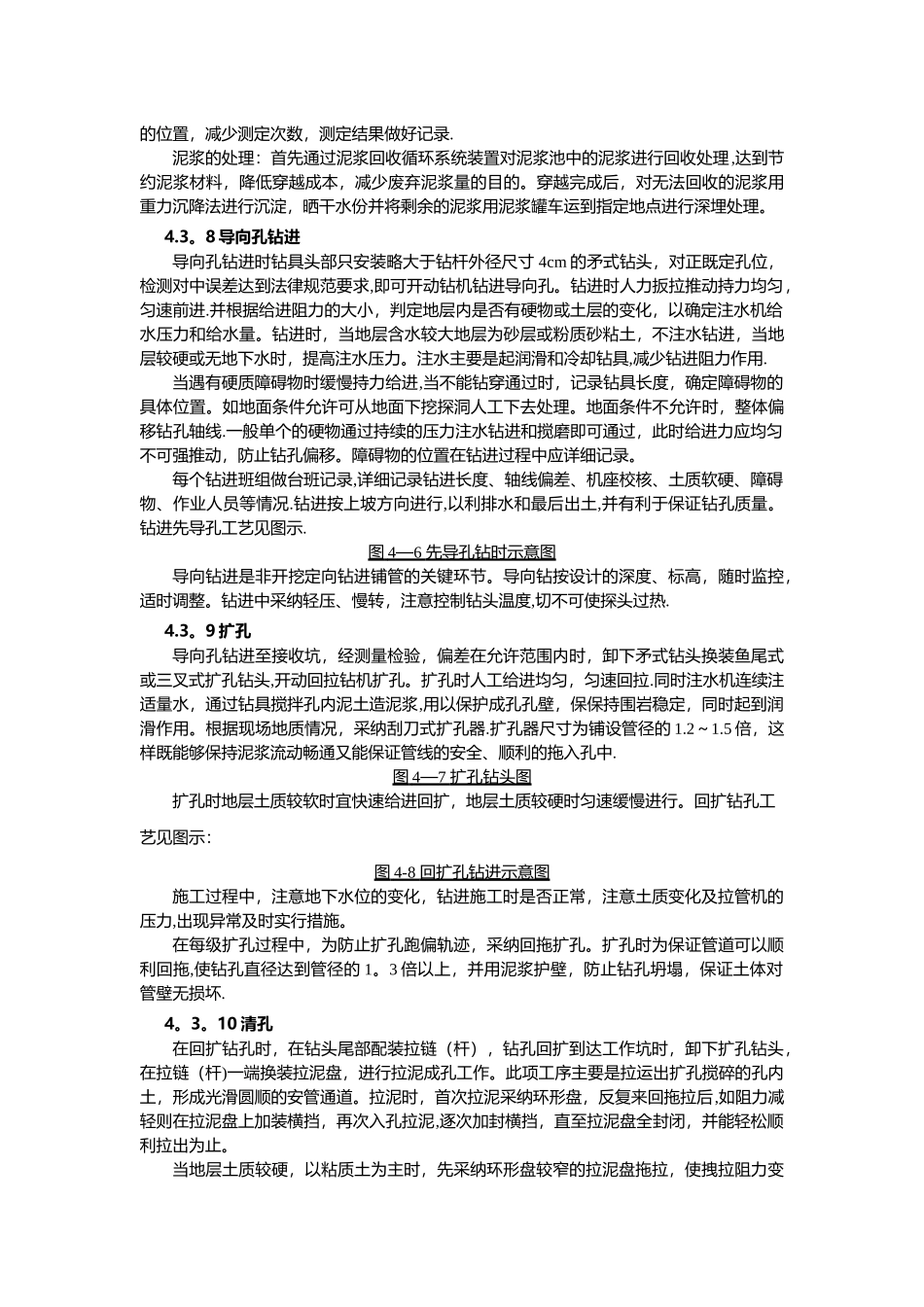

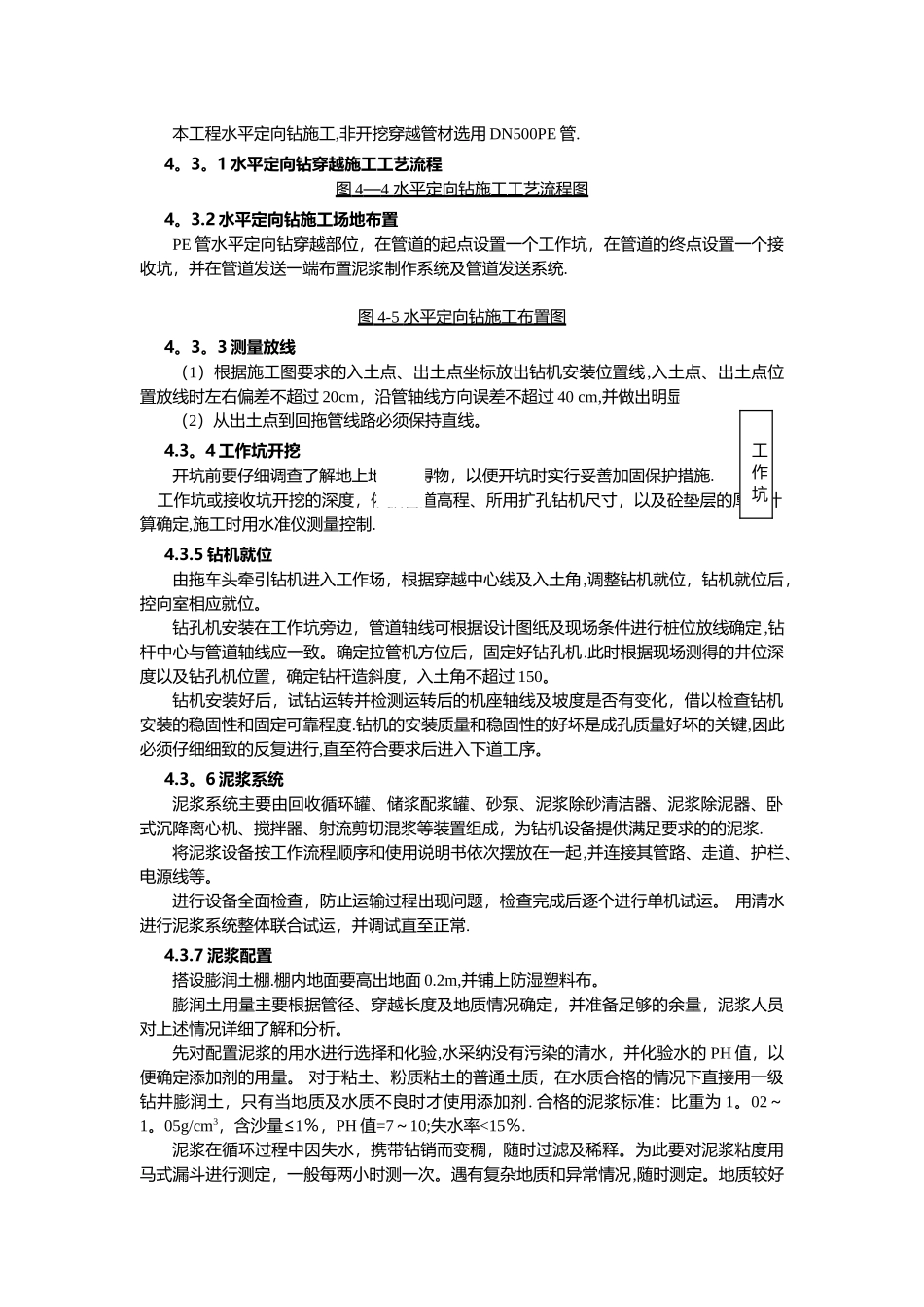

本工程水平定向钻施工,非开挖穿越管材选用 DN500PE 管.4。3。1 水平定向钻穿越施工工艺流程图 4 — 4 水平定向钻施工工艺流程图 4。3.2 水平定向钻施工场地布置PE 管水平定向钻穿越部位，在管道的起点设置一个工作坑，在管道的终点设置一个接收坑，并在管道发送一端布置泥浆制作系统及管道发送系统.图 4-5 水平定向钻施工布置图 4。3。3 测量放线（1）根据施工图要求的入土点、出土点坐标放出钻机安装位置线,入土点、出土点位置放线时左右偏差不超过 20cm，沿管轴线方向误差不超过 40 cm,并做出明显标记。 （2）从出土点到回拖管线路必须保持直线。 4.3。4 工作坑开挖开坑前要仔细调查了解地上地下障碍物，以便开坑时实行妥善加固保护措施. 工作坑或接收坑开挖的深度，依据管道高程、所用扩孔钻机尺寸，以及砼垫层的厚度计算确定,施工时用水准仪测量控制.4.3.5 钻机就位由拖车头牵引钻机进入工作场，根据穿越中心线及入土角,调整钻机就位，钻机就位后，控向室相应就位。 钻孔机安装在工作坑旁边，管道轴线可根据设计图纸及现场条件进行桩位放线确定 ,钻杆中心与管道轴线应一致。确定拉管机方位后，固定好钻孔机.此时根据现场测得的井位深度以及钻孔机位置，确定钻杆造斜度，入土角不超过 150。钻机安装好后，试钻运转并检测运转后的机座轴线及坡度是否有变化，借以检查钻机安装的稳固性和固定可靠程度.钻机的安装质量和稳固性的好坏是成孔质量好坏的关键,因此必须仔细细致的反复进行,直至符合要求后进入下道工序。4.3。6 泥浆系统 泥浆系统主要由回收循环罐、储浆配浆罐、砂泵、泥浆除砂清洁器、泥浆除泥器、卧式沉降离心机、搅拌器、射流剪切混浆等装置组成，为钻机设备提供满足要求的的泥浆. 将泥浆设备按工作流程顺序和使用说明书依次摆放在一起,并连接其管路、走道、护栏、电源线等。 进行设备全面检查，防止运输过程出现问题，检查完成后逐个进行单机试运。 用清水进行泥浆系统整体联合试运，并调试直至正常. 4.3.7 泥浆配置 搭设膨润土棚.棚内地面要高出地面 0.2m,并铺上防湿塑料布。膨润土用量主要根据管径、穿越长度及地质情况确定，并准备足够的余量，泥浆人员对上述情况详细了解和分析。 先对配置泥浆的用水进行选择和化验,水采纳没有污染的清水，并化验水的 PH 值，以便确定添加剂的用量。 对于粘土、粉质粘土的普通土质，在水质合格的情况下直接用一级钻井膨润土，只有当地质及水质不良时才使用...
