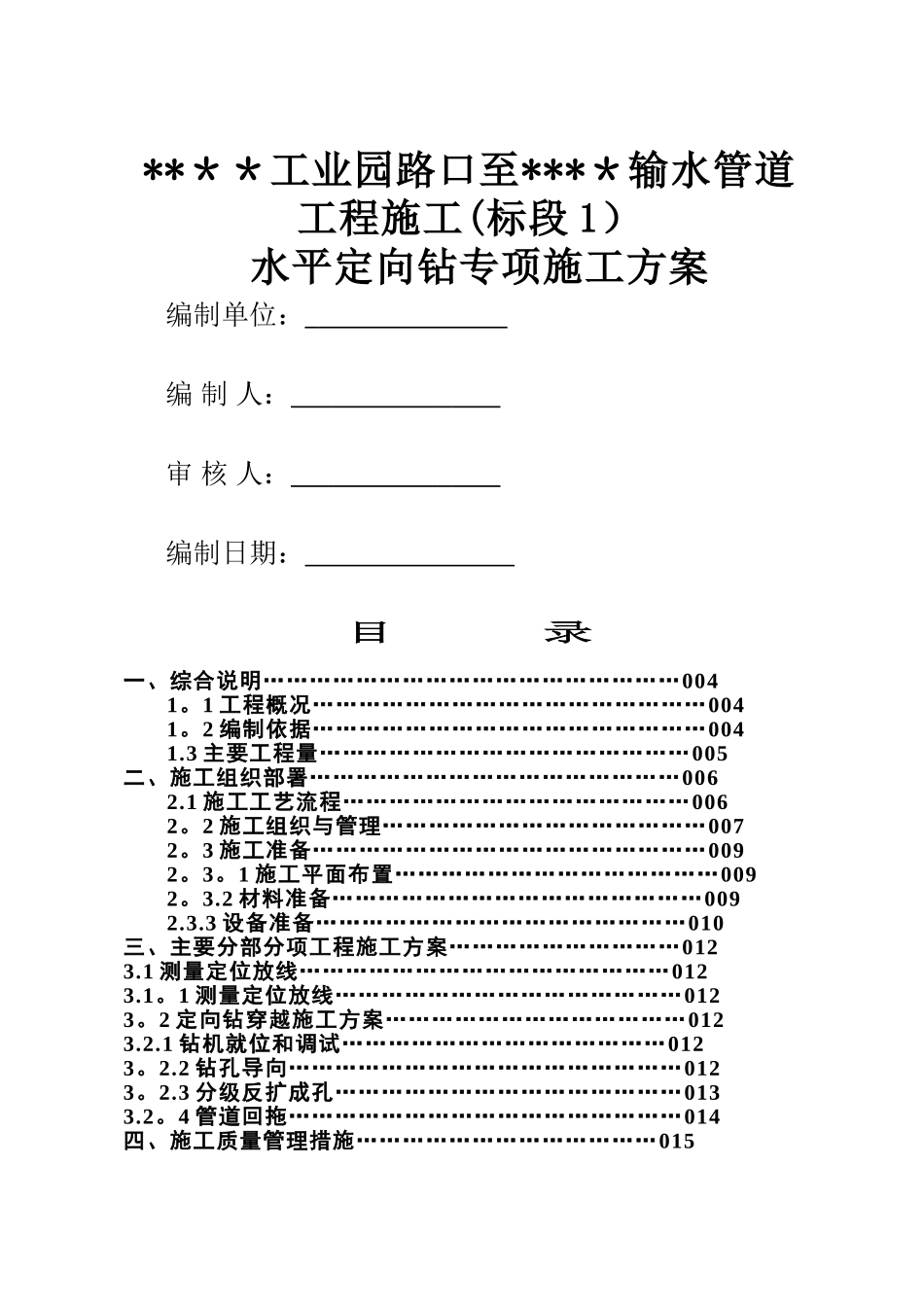

**＊＊工业园路口至***＊输水管道工程施工(标段 1） 水平定向钻专项施工方案 编制单位： 编 制 人： 审 核 人： 编制日期： 目 录一、综合说明………………………………………………0041。1 工程概况……………………………………………0041。2 编制依据……………………………………………0041.3 主要工程量…………………………………………005二、施工组织部署…………………………………………0062.1 施工工艺流程………………………………………0062。2 施工组织与管理……………………………………0072。3 施工准备……………………………………………0092。3。1 施工平面布置……………………………………0092。3.2 材料准备…………………………………………0092.3.3 设备准备…………………………………………010三、主要分部分项工程施工方案…………………………0123.1 测量定位放线…………………………………………0123.1。1 测量定位放线………………………………………0123。2 定向钻穿越施工方案…………………………………0123.2.1 钻机就位和调试……………………………………0123。2.2 钻孔导向……………………………………………0123。2.3 分级反扩成孔………………………………………0133.2。4 管道回拖……………………………………………014四、施工质量管理措施…………………………………0154。1 质量管理措施及管理网络……………………………0154。2 针对本工程的质量保证措施…………………………016五、安全、文明、环保措施……………………………0175。1 安全施工………………………………………………0175.1.1 安全工作目标………………………………………0175。1.2 安全作业规程………………………………………0175.2 文明施工………………………………………………0175。3 环境保护措施…………………………………………018、一、综合说明1.1 工程概况本工程输水管道为从化市西部明珠工业园路口至鳌头镇龙潭墟输水管道工程的一个子项工程。本工程输水管道东起 355 省道与明珠工业园交叉口，西至万宝加压泵站，输水管线敷设于 355 省道南侧绿化带内，全场约 6 公里。东接已建 355 省道 DN800 输水管及明珠大道 DN600 输水管，沿路敷设，接入万宝加压泵站加压后出水管与万宝加压泵站～X286 路口段的 DN600 给水干管。本工程输水管道采纳 K9 级球墨铸铁管，...
