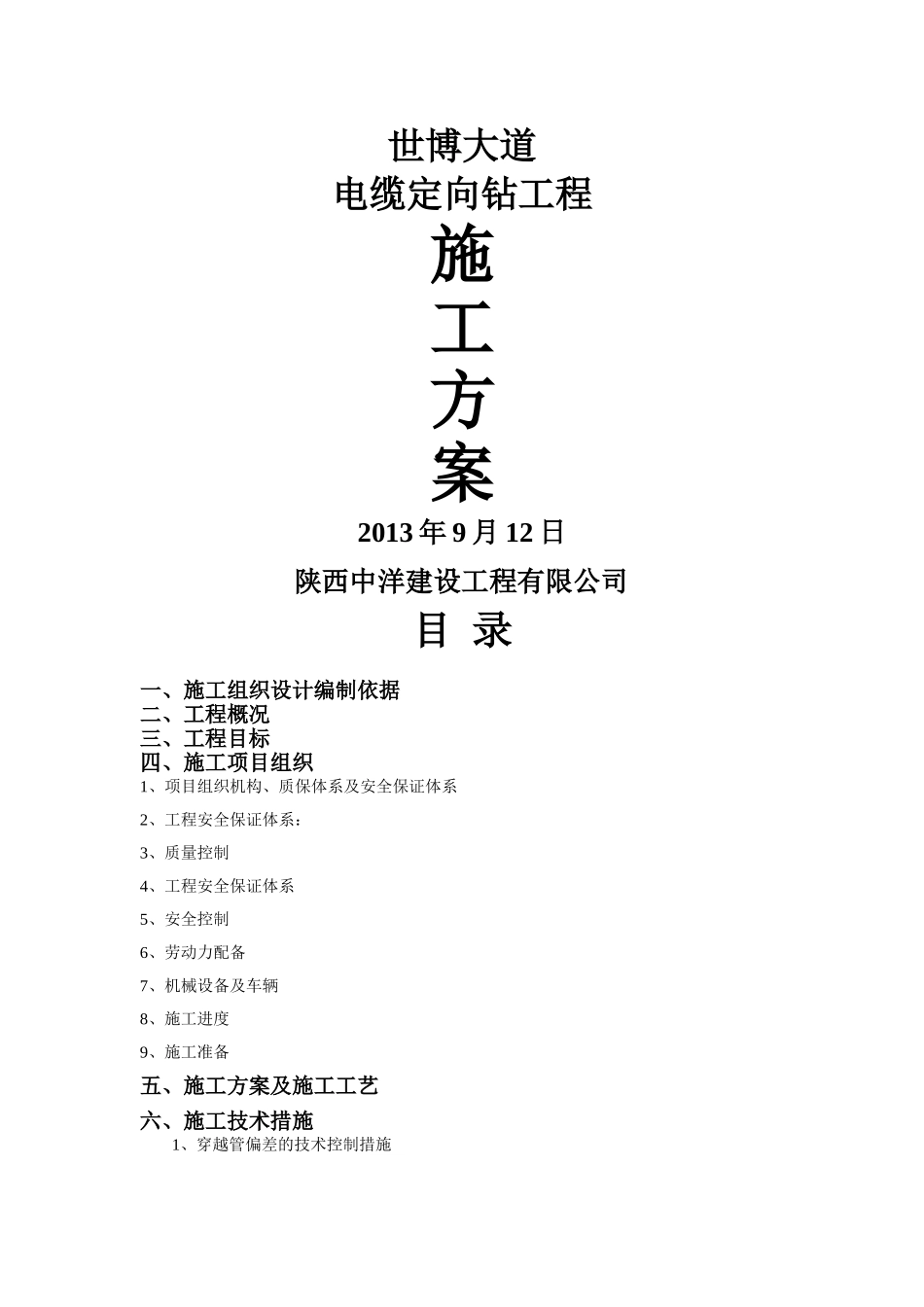

世博大道电缆定向钻工程施工方案2013 年 9 月 12 日 陕西中洋建设工程有限公司目 录一、施工组织设计编制依据二、工程概况三、工程目标四、施工项目组织1、项目组织机构、质保体系及安全保证体系2、工程安全保证体系：3、质量控制4、工程安全保证体系5、安全控制6、劳动力配备7、机械设备及车辆8、施工进度9、施工准备五、施工方案及施工工艺六、施工技术措施1、穿越管偏差的技术控制措施2、从测量至管道回拖过程中的技术措施3、泥浆质量控制系统4、管道回拖防腐层保护技术措施5、控制施工进度和保证工期技术措施6、质量保证措施7、安全施工措施8、现场文明施工9、资金保证措施 10、雨季施工措施 11、降低成本措施 12、突发事件的处理一、施工组织设计编制依据1

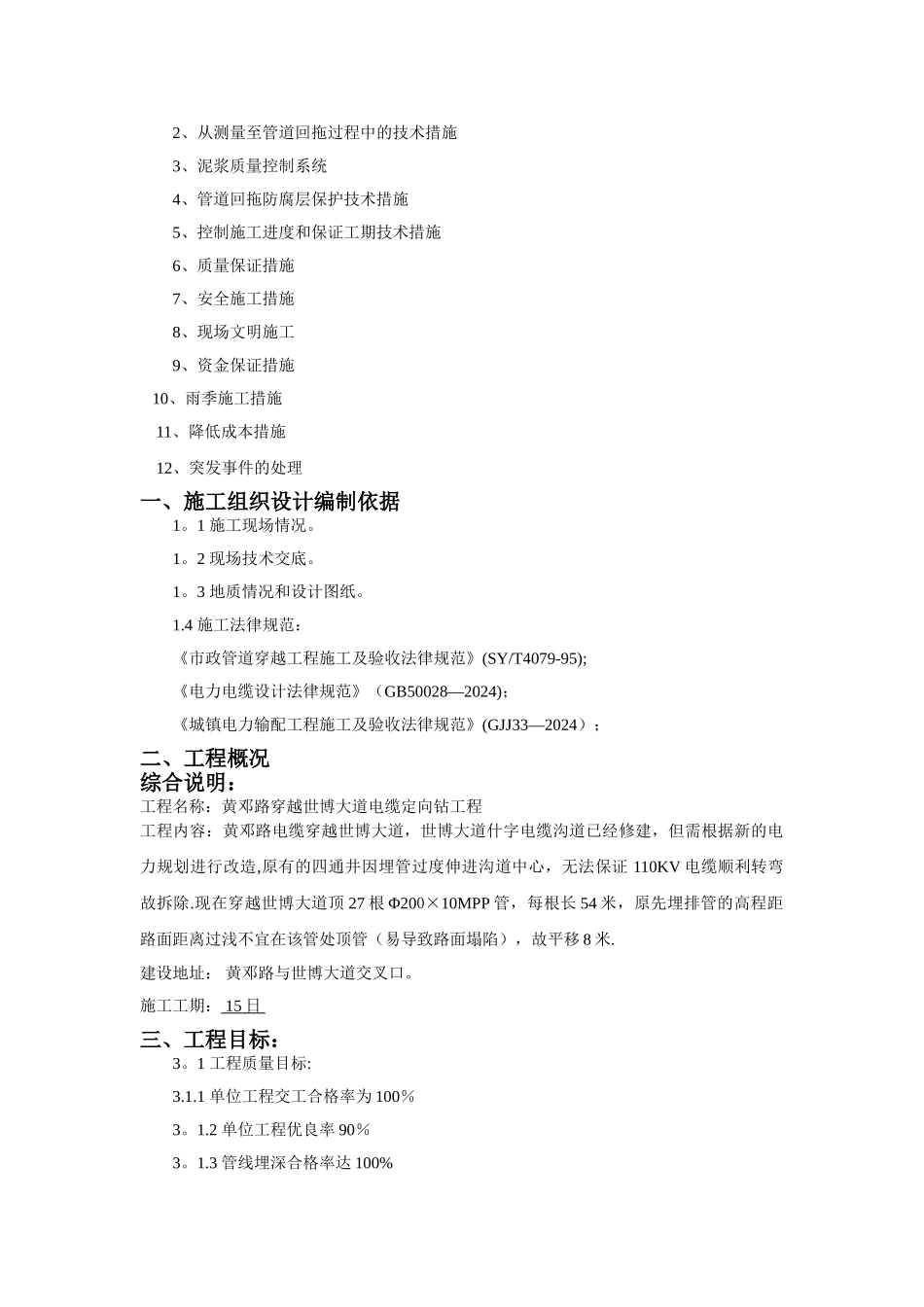

1 施工现场情况
2 现场技术交底
3 地质情况和设计图纸
4 施工法律规范：《市政管道穿越工程施工及验收法律规范》(SY/T4079-95);《电力电缆设计法律规范》（GB50028—2024)；《城镇电力输配工程施工及验收法律规范》(GJJ33—2024）；二、工程概况综合说明：工程名称：黄邓路穿越世博大道电缆定向钻工程工程内容：黄邓路电缆穿越世博大道，世博大道什字电缆沟道已经修建，但需根据新的电力规划进行改造,原有的四通井因埋管过度伸进沟道中心，无法保证 110KV 电缆顺利转弯故拆除
现在穿越世博大道顶 27 根 Φ200×10MPP 管，每根长 54 米，原先埋排管的高程距路面距离过浅不宜在该管处顶管（易导致路面塌陷），故平移 8 米
建设地址： 黄邓路与世博大道交叉口
施工工期： 15 日 三、工程目标：3
1 工程质量目标:3
1 单位工程交工合格率为 100％3
2 单位工程优良率 90％3
3 管线埋深合格率达 100%质量控制程序图：3
2 工期目标：工程工期按合同工期完工
