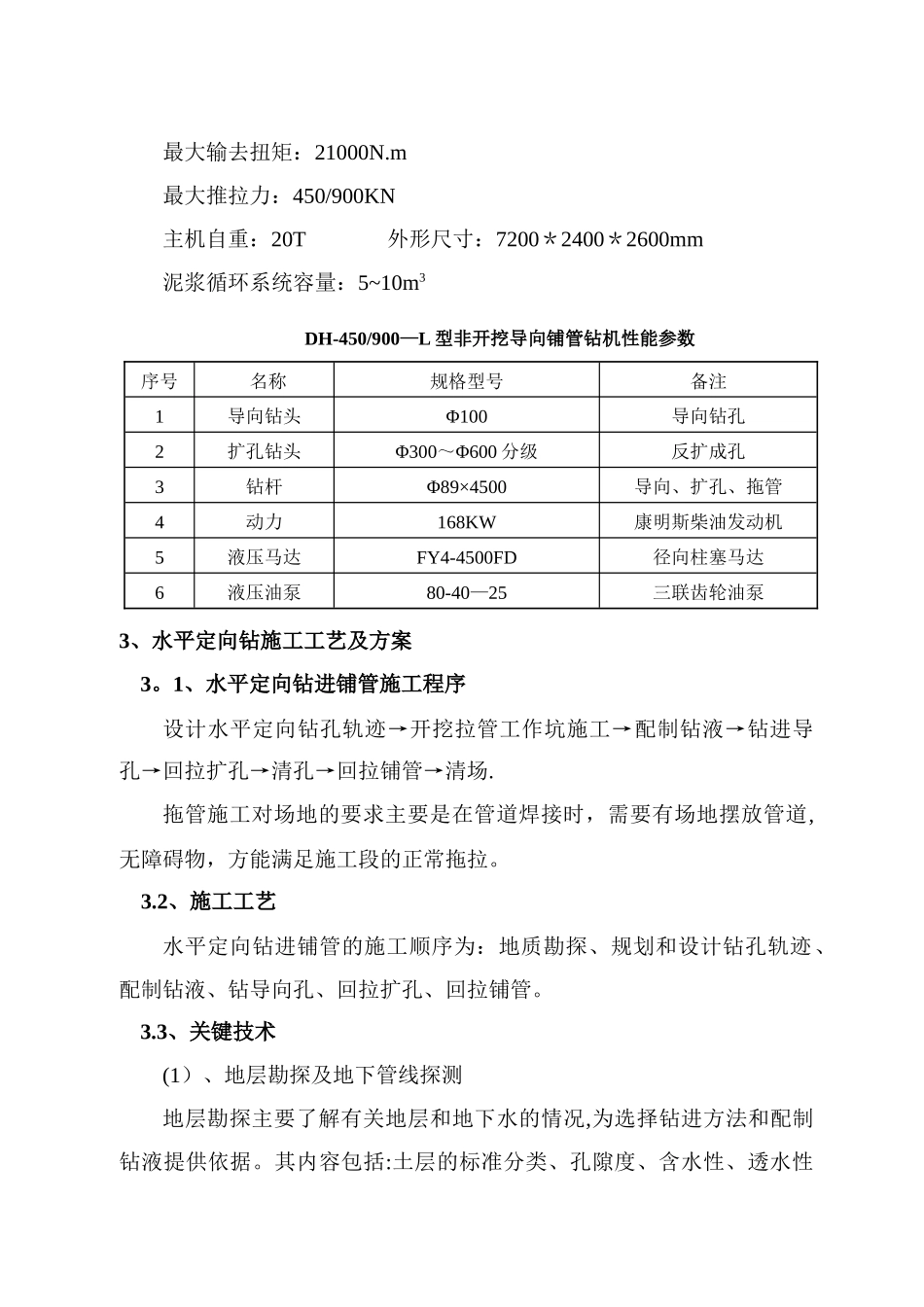

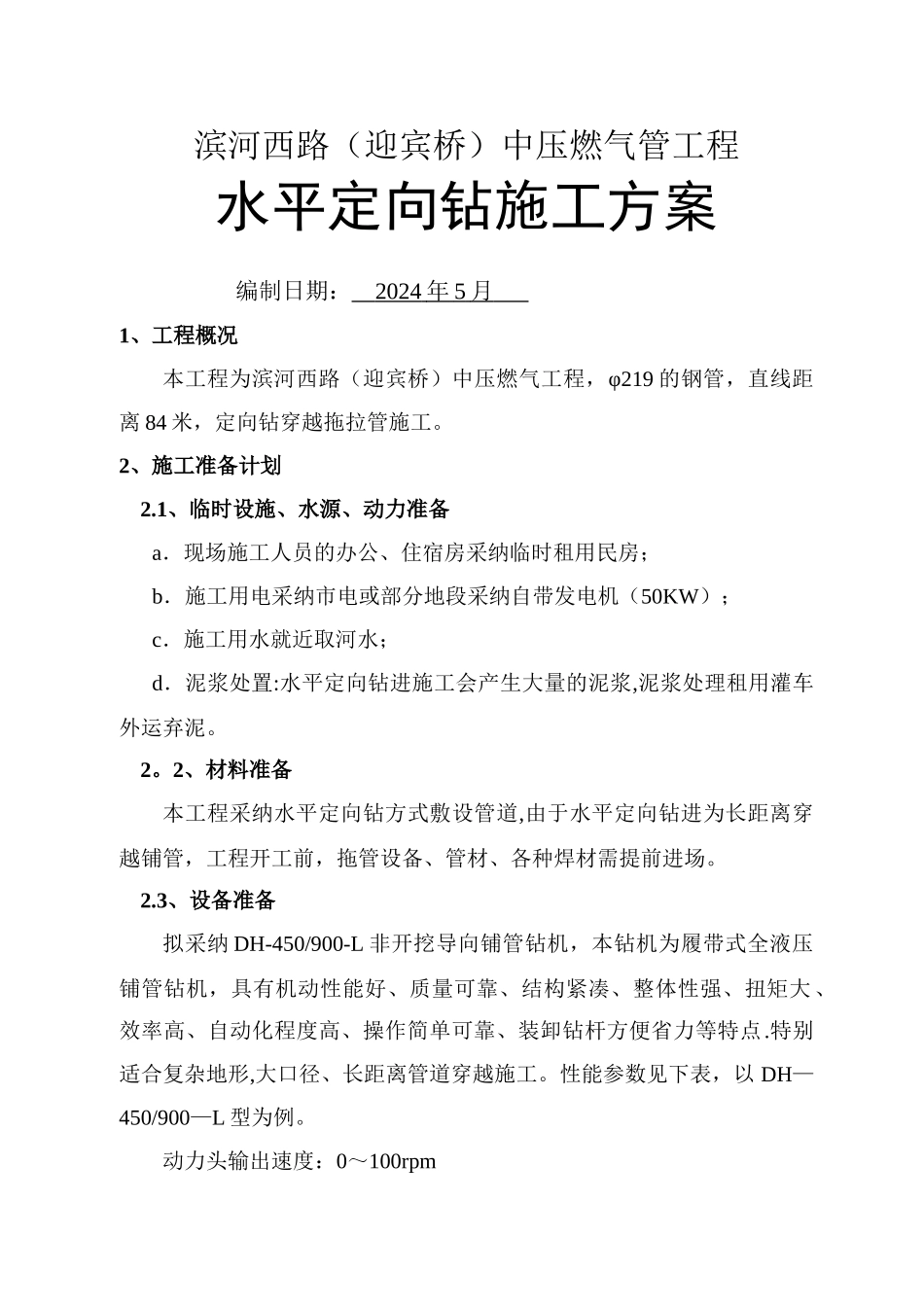

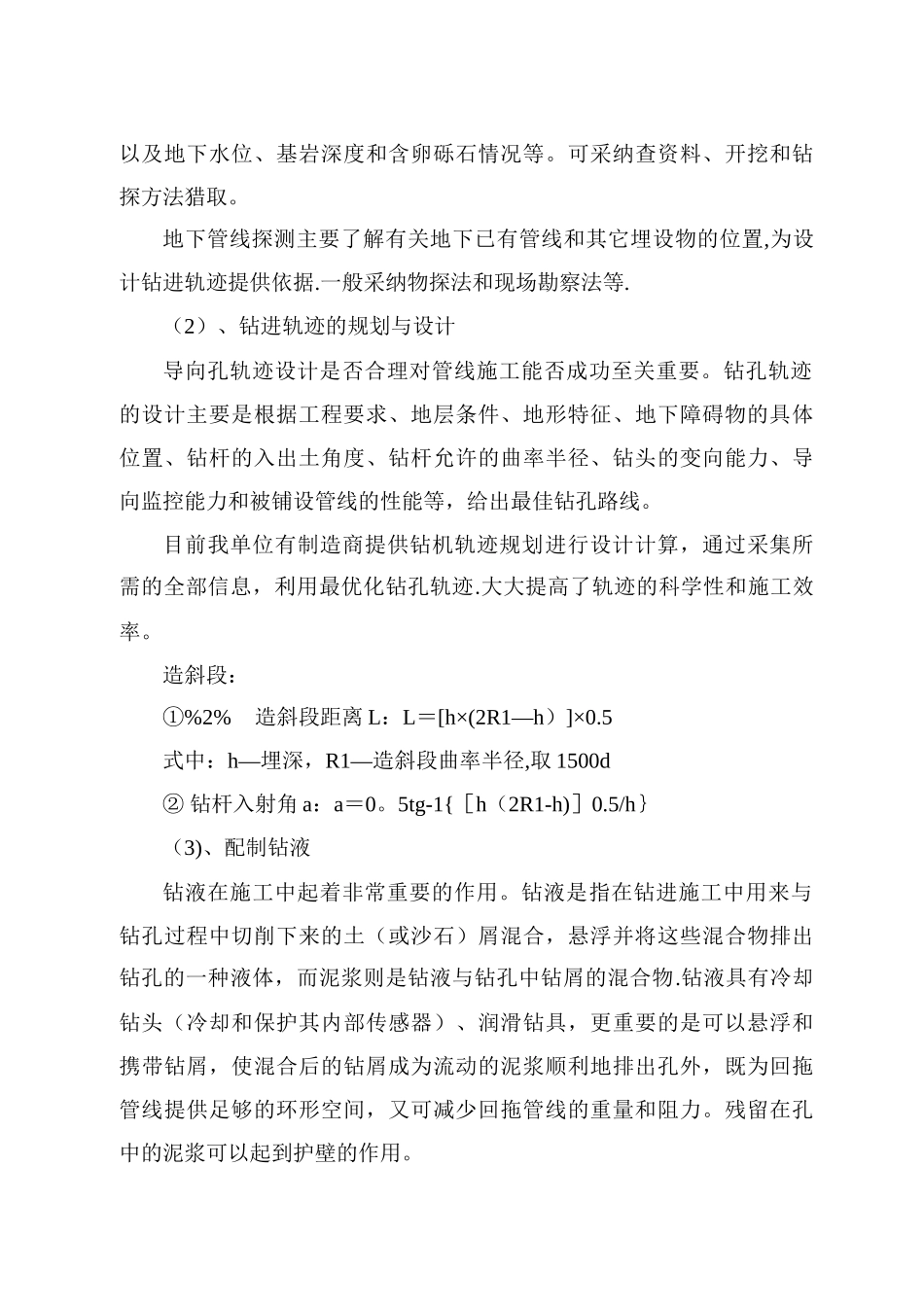

滨河西路（迎宾桥）中压燃气管工程水平定向钻施工方案编制日期： 2024 年 5 月 1、工程概况本工程为滨河西路（迎宾桥）中压燃气工程，φ219 的钢管，直线距离 84 米，定向钻穿越拖拉管施工。2、施工准备计划2.1、临时设施、水源、动力准备a．现场施工人员的办公、住宿房采纳临时租用民房；b．施工用电采纳市电或部分地段采纳自带发电机（50KW）；c．施工用水就近取河水；d．泥浆处置:水平定向钻进施工会产生大量的泥浆,泥浆处理租用灌车外运弃泥。2。2、材料准备本工程采纳水平定向钻方式敷设管道,由于水平定向钻进为长距离穿越铺管，工程开工前，拖管设备、管材、各种焊材需提前进场。2.3、设备准备拟采纳 DH-450/900-L 非开挖导向铺管钻机，本钻机为履带式全液压铺管钻机，具有机动性能好、质量可靠、结构紧凑、整体性强、扭矩大、效率高、自动化程度高、操作简单可靠、装卸钻杆方便省力等特点.特别适合复杂地形,大口径、长距离管道穿越施工。性能参数见下表，以 DH—450/900—L 型为例。动力头输出速度：0～100rpm最大输去扭矩：21000N.m最大推拉力：450/900KN主机自重：20T 外形尺寸：7200＊2400＊2600mm泥浆循环系统容量：5~10m3 DH-450/900—L 型非开挖导向铺管钻机性能参数序号名称规格型号备注1导向钻头Φ100导向钻孔2扩孔钻头Φ300～Φ600 分级反扩成孔3钻杆Φ89×4500导向、扩孔、拖管4动力168KW康明斯柴油发动机5液压马达FY4-4500FD径向柱塞马达6液压油泵80-40—25三联齿轮油泵3、水平定向钻施工工艺及方案3。1、水平定向钻进铺管施工程序设计水平定向钻孔轨迹→开挖拉管工作坑施工→配制钻液→钻进导孔→回拉扩孔→清孔→回拉铺管→清场.拖管施工对场地的要求主要是在管道焊接时，需要有场地摆放管道,无障碍物，方能满足施工段的正常拖拉。3.2、施工工艺水平定向钻进铺管的施工顺序为：地质勘探、规划和设计钻孔轨迹、配制钻液、钻导向孔、回拉扩孔、回拉铺管。3.3、关键技术(1）、地层勘探及地下管线探测地层勘探主要了解有关地层和地下水的情况,为选择钻进方法和配制钻液提供依据。其内容包括:土层的标准分类、孔隙度、含水性、透水性以及地下水位、基岩深度和含卵砾石情况等。可采纳查资料、开挖和钻探方法猎取。地下管线探测主要了解有关地下已有管线和其它埋设物的位置,为设计钻进轨迹提供依据.一般采纳物探法和现场勘察法等.（2）、钻进轨迹的规划与设计导向孔轨迹设计是否合理对管线施工能否成功至关重要。钻孔...
