水库至水厂供水管道施工组织设计

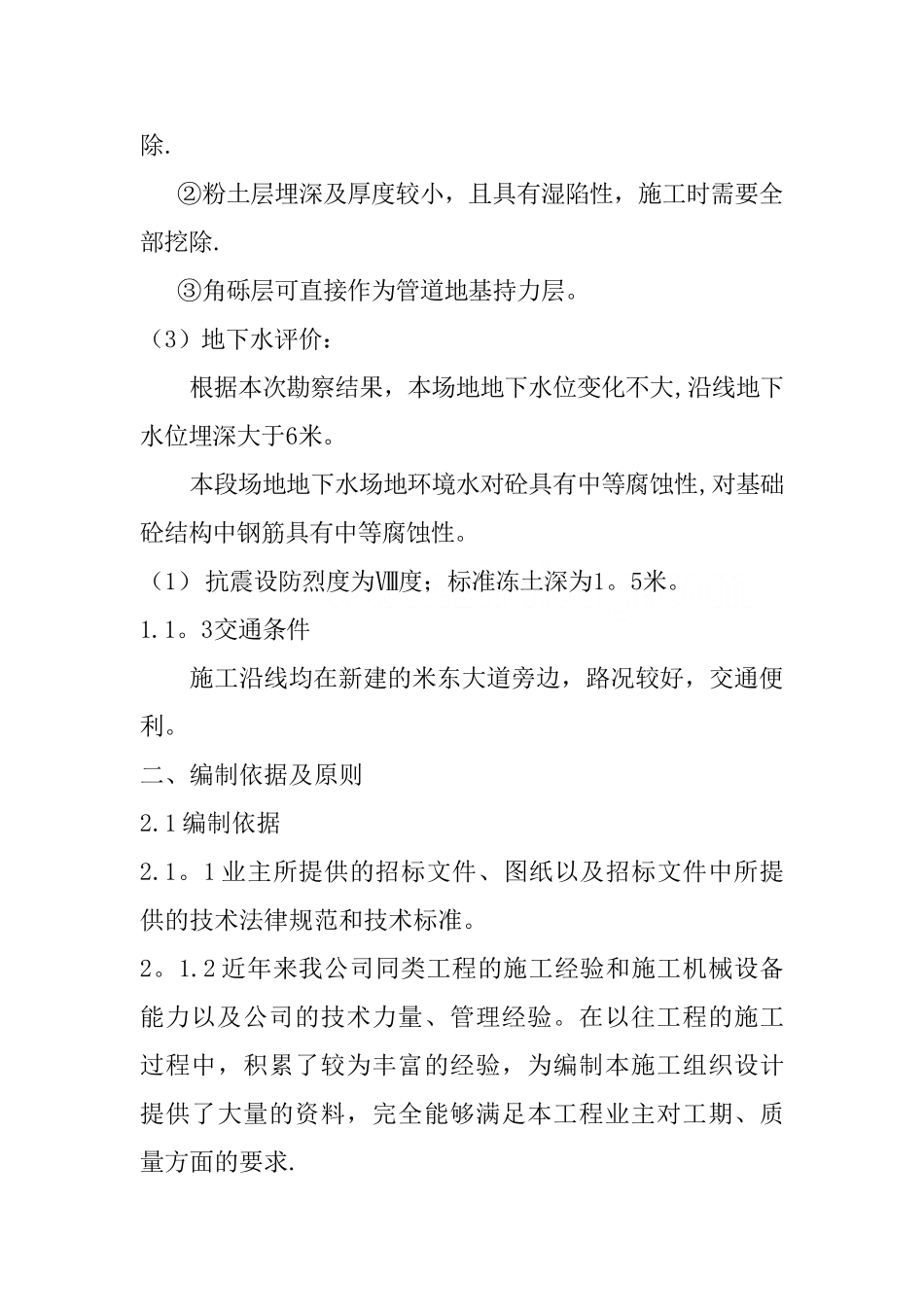

****市河东污水处理厂至二道沟水库输水工程米东大道（K4+353—K13+066)段 DN1600 玻璃钢管（RPMP）输水工程(第三标段)施工组织设计一、 工程概况及特点1．1 工程建设概况 本工程是*＊*＊市河东污水处理厂至二道沟水库输水工程 米 东 大 道 （ K4+353—K13+066 ） 段 DN1600 玻 璃 钢 管（RPMP)输水工程(第三标段）。本标段为米东路段 K4+353~K9+840;具体包含如下内容：DN1600MM 玻璃钢夹砂管道 3640M，预留 DN600MM 玻璃钢夹砂管道三处共计 216M,倒虹吸管道施工三处；排气及阀门井 2套，预留管阀门井 4 套，排气阀井 1 套,泄水阀井 4 套,湿井4 套，及其他临时工程;1．2 建筑设计特点本工程输水管道工程采纳玻璃钢夹砂管道 DN1600MM 管，为目前国内较多采纳的输水管道，管道安装为承插式，安装精度要求较高各种井室砌筑依据《给排水施工法律规范》设计。1．3 结构设计特点 工程结构设计流畅，同时满足将来进展需要。1．4 设备安装设计特点 本工程设备多为手动蝶阀及钢管件等安装.1．5 工程施工特点 本工程为管道敷设工程，施工场地沿道路长达近 3 公里多，战线较长，材料进场及施工均比较方便，但由于沿途单位较多，出入路口复杂，施工难度较大。1．6 建设地点特征 建设地点工程地质状况及地基处理:（1）本次勘探深度在6m以内，场地地层自上而下分为四层，主要为：①杂填土：杂填土厚度0.4～1。1m，浅灰色-灰黑色，本层土在污水管线沿线均有出露，以回填戈壁土为主，含少量建筑、生活垃圾。结构松散、干燥。②粉土：厚度0。5m～1.9m，浅黄色-土黄色，层理结构不明显,质地均匀，该土层具有湿陷性，具大孔隙结构，该层仅在拟建污水管道的桩号WB24~WB28段的长约230米范围内有分布,其他地段缺失。稍湿、稍密，硬塑状。③角砾：本层土埋深0.5~1.2米,可见厚度大约5米，呈灰色 ~ 土 黄 色 ， 角 砾 呈 尖 棱 片 状 至 次 棱 状 , 粒 径 一 般 为0。5~4。0厘米。个别大着可达5～8厘米.角砾成分为斜长花岗岩、灰长岩等硬质岩系。角砾排列整齐，层理清楚，以粉土、砂砾充填，结构均匀，级配良好，中密、稍湿.(2) 地基处理①杂填土层不易作为管道地基持力层，施工时需要全部清除.②粉土层埋深及厚度较小，且具有湿陷性，施工时需要全部挖除.③角砾层可直接作为管道地基持力层。（3）地下水评价：根据本次勘察结果，本场地地下水位变化不大,沿线地下水位埋深大于6米。本段场地地下水场地环...
