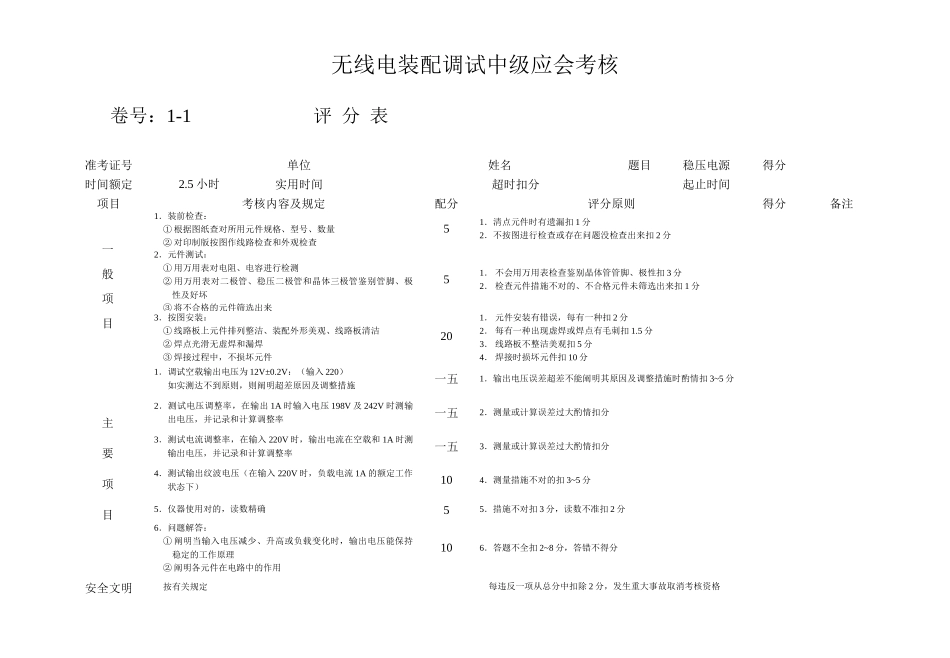

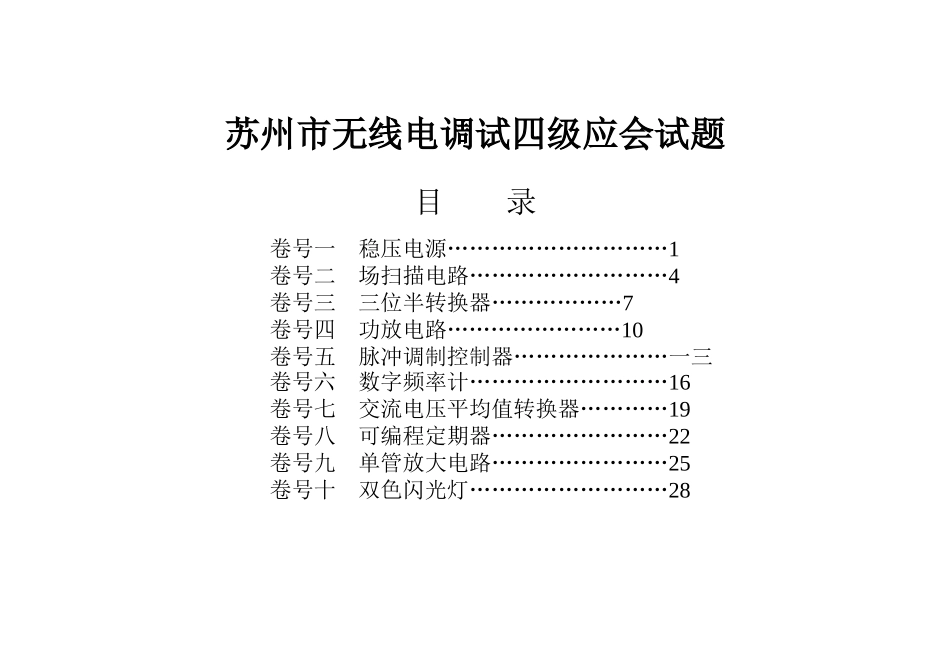

苏州市无线电调试四级应会试题目 录卷号一 稳压电源…………………………1卷号二 场扫描电路………………………4卷号三 三位半转换器………………7卷号四 功放电路……………………10卷号五 脉冲调制控制器…………………一三卷号六 数字频率计………………………16卷号七 交流电压平均值转换器…………19卷号八 可编程定期器……………………22卷号九 单管放大电路……………………25卷号十 双色闪光灯………………………28无线电装配调试中级应会考核卷号：1-1 评 分 表准考证号单位姓名题目稳压电源得分时间额定2.5 小时实用时间超时扣分起止时间项目考核内容及规定配分评分原则得分备注一 般 项 目1．装前检查：① 根据图纸查对所用元件规格、型号、数量② 对印制版按图作线路检查和外观检查51．清点元件时有遗漏扣 1 分2．不按图进行检查或存在问题没检查出来扣 2 分2．元件测试：① 用万用表对电阻、电容进行检测② 用万用表对二极管、稳压二极管和晶体三极管鉴别管脚、极性及好坏③ 将不合格的元件筛选出来51． 不会用万用表检查鉴别晶体管管脚、极性扣 3 分2． 检查元件措施不对的、不合格元件未筛选出来扣 1 分3．按图安装：① 线路板上元件排列整洁、装配外形美观、线路板清洁② 焊点光滑无虚焊和漏焊③ 焊接过程中，不损坏元件201． 元件安装有错误，每有一种扣 2 分2． 每有一种出现虚焊或焊点有毛刺扣 1.5 分3． 线路板不整洁美观扣 5 分4． 焊接时损坏元件扣 10 分主 要 项 目1．调试空载输出电压为 12V±0.2V：（输入 220）如实测达不到原则，则阐明超差原因及调整措施一五1．输出电压误差超差不能阐明其原因及调整措施时酌情扣 3~5 分2．测试电压调整率，在输出 1A 时输入电压 198V 及 242V 时测输出电压，并记录和计算调整率一五2．测量或计算误差过大酌情扣分3．测试电流调整率，在输入 220V 时，输出电流在空载和 1A 时测输出电压，并记录和计算调整率一五3．测量或计算误差过大酌情扣分4．测试输出纹波电压（在输入 220V 时，负载电流 1A 的额定工作状态下）104．测量措施不对的扣 3~5 分5．仪器使用对的，读数精确55．措施不对扣 3 分，读数不准扣 2 分6．问题解答：① 阐明当输入电压减少、升高或负载变化时，输出电压能保持稳定的工作原理② 阐明各元件在电路中的作用106．答题不全扣 2~8 分，答错不得分安全文明按有关规定每违反一项从总...
