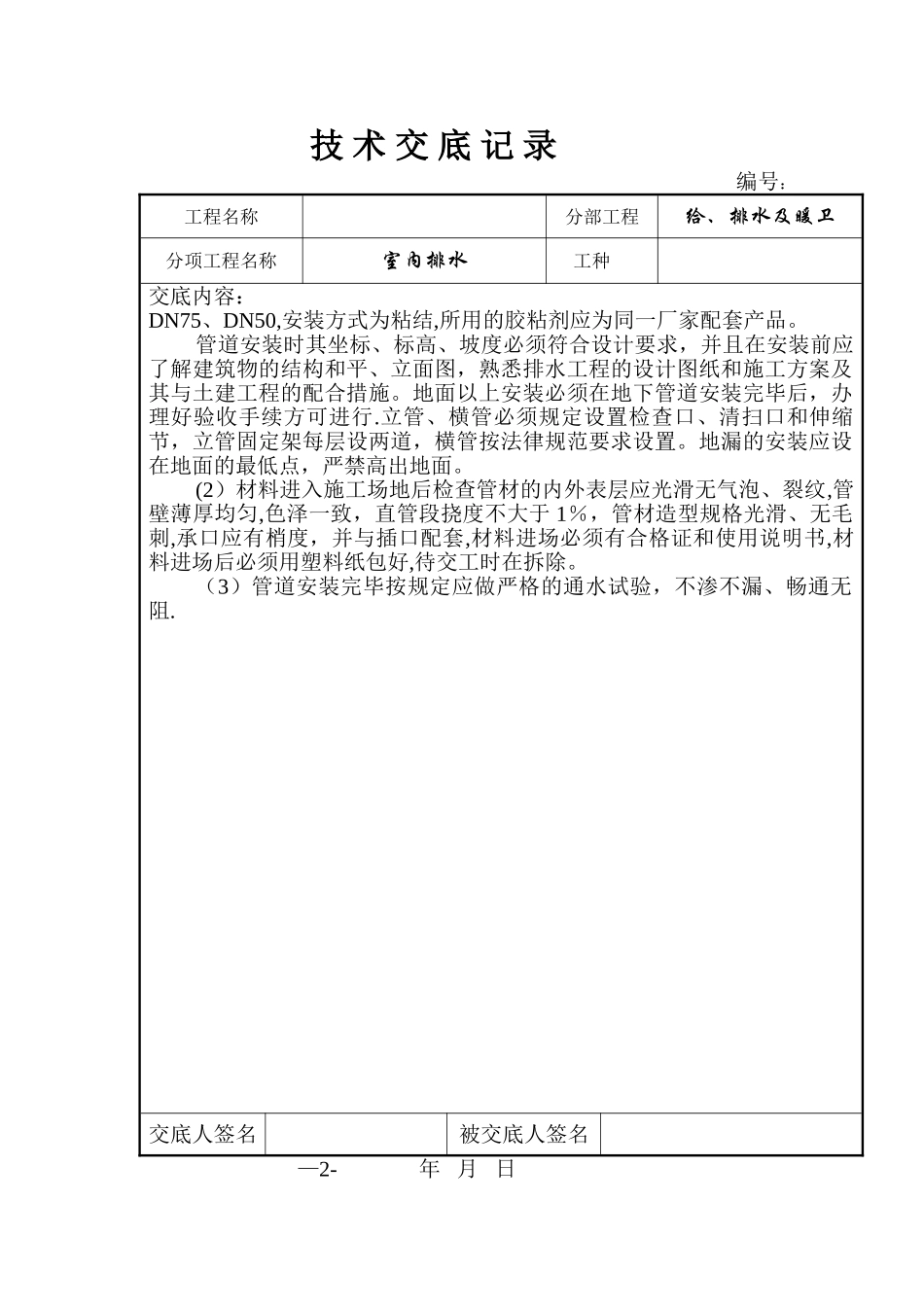

技 术 交 底 记 录 编号：工程名称分部工程给、排水及暖卫分项工程名称室内排水工种交底内容：一．室内排水系统1. 地下部分（ 1) 排 水 工 程 采 纳 柔 性 接 口 机 制 离 心 铸 铁 管 安 装 ， 管 径为:DN150、DN125、DN100，连接方式为法兰连接,用于公寓设备层至污废水出户管道.排水管道的坡度为 i=0。01 管道在铺设以前将管道沟夯实，防止土层下沉，管道安装前铺设 20㎝厚砂层,安装完毕后再覆盖 20㎝后砂子，管道安装过程中底部必须加砖垛，防止管下沉，砖垛的间距为 1。5 米，排水管的立管必须做混凝土垛。（2）材料在进入施工场地以前仔细作好检查工作，材料必须有准用证、合格证、检验报告，管子在使用前必须清理，使管内外清洁，以保证水流畅通，管子安装完毕后必须刷防腐漆两道。（3）施工完毕后做灌水试验,试验高度为不低于一层地面,15 分钟水面下降后再灌满观察 5 分钟,液面不下降接口无渗漏为合格.2。 地上部分（1）排水工程采纳 UPVC 管安装，管径为:DN150、DN125、DN100交底人签名被交底人签名 —1- 年 月 日技 术 交 底 记 录 编号：工程名称分部工程给、排水及暖卫分项工程名称室内排水工种交底内容：DN75、DN50,安装方式为粘结,所用的胶粘剂应为同一厂家配套产品。管道安装时其坐标、标高、坡度必须符合设计要求，并且在安装前应了解建筑物的结构和平、立面图，熟悉排水工程的设计图纸和施工方案及其与土建工程的配合措施。地面以上安装必须在地下管道安装完毕后，办理好验收手续方可进行.立管、横管必须规定设置检查口、清扫口和伸缩节，立管固定架每层设两道，横管按法律规范要求设置。地漏的安装应设在地面的最低点，严禁高出地面。(2）材料进入施工场地后检查管材的内外表层应光滑无气泡、裂纹,管壁薄厚均匀,色泽一致，直管段挠度不大于 1％，管材造型规格光滑、无毛刺,承口应有梢度，并与插口配套,材料进场必须有合格证和使用说明书,材料进场后必须用塑料纸包好,待交工时在拆除。（3）管道安装完毕按规定应做严格的通水试验，不渗不漏、畅通无阻.交底人签名被交底人签名 —2- 年 月 日技 术 交 底 记 录 编号：工程名称分部工程给、排水及暖卫分项工程名称室内排水工种交底内容：二．室内雨水系统1。 雨水管道安装地上部分(1)采纳焊接钢管及 UPVC 螺旋消音管,管径为 DN100,焊机钢管连接方式为焊接，主要用于公寓雨水管至出户管道,安装前除锈刷漆两边，安...
