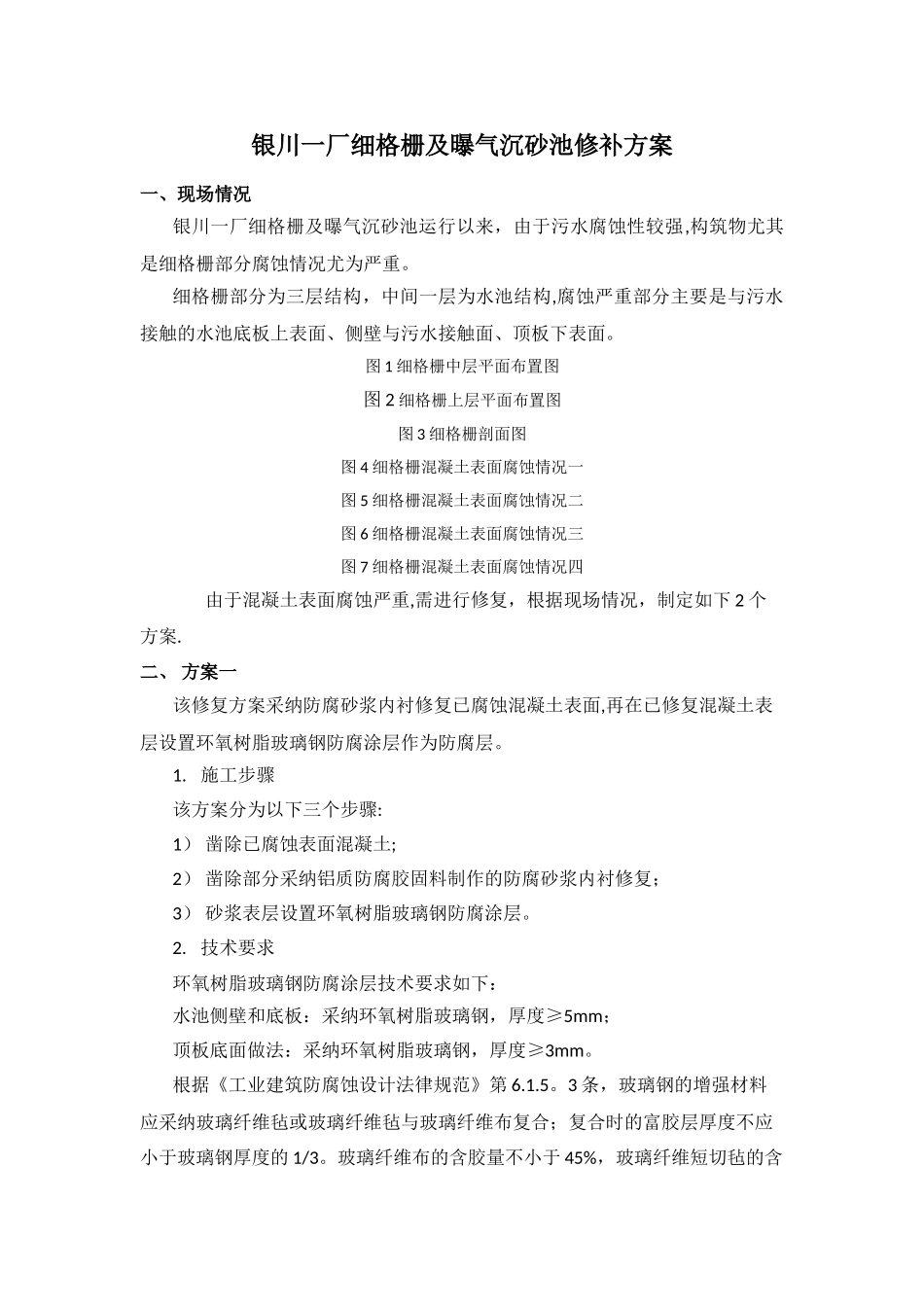

水池修补方案_第1页
1/3

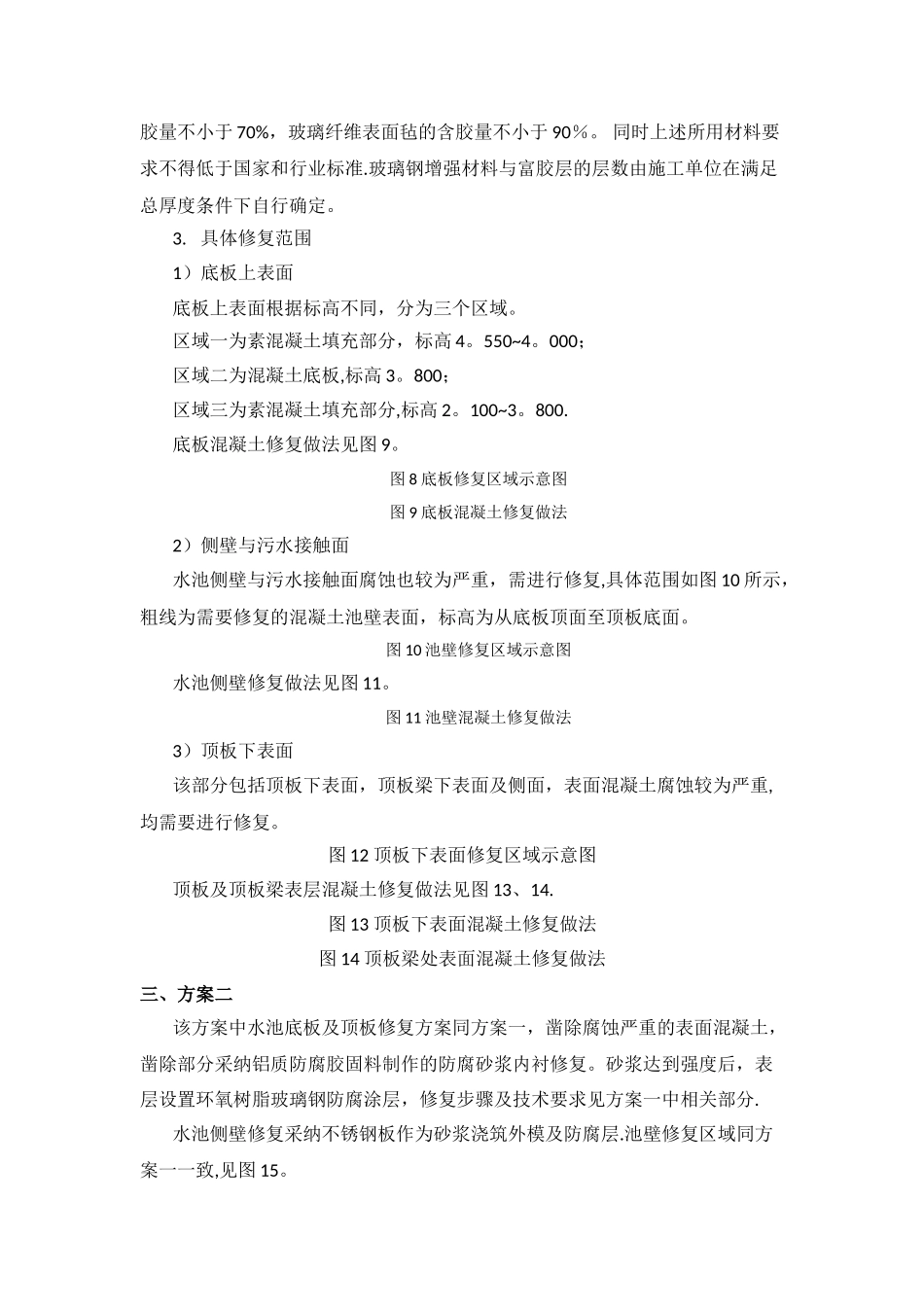

水池修补方案_第2页
2/3

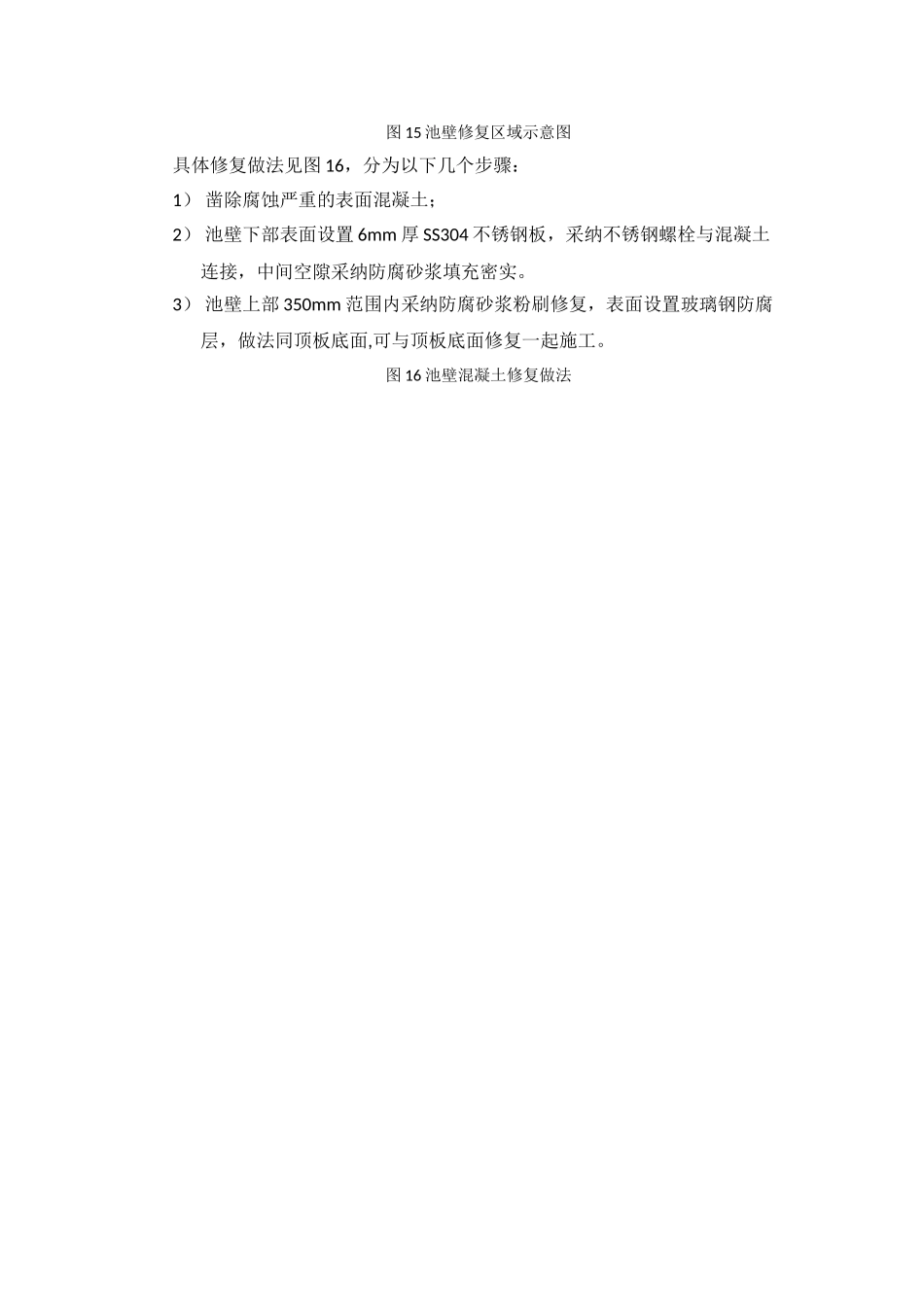

水池修补方案_第3页
3/3
银川一厂细格栅及曝气沉砂池修补方案一、现场情况银川一厂细格栅及曝气沉砂池运行以来,由于污水腐蚀性较强,构筑物尤其是细格栅部分腐蚀情况尤为严重。细格栅部分为三层结构,中间一层为水池结构,腐蚀严重部分主要是与污水接触的水池底板上表面、侧壁与污水接触面、顶板下表面。图 1 细格栅中层平面布置图图 2 细格栅上层平面布置图图 3 细格栅剖面图图 4 细格栅混凝土表面腐蚀情况一图 5 细格栅混凝土表面腐蚀情况二图 6 细格栅混凝土表面腐蚀情况三图 7 细格栅混凝土表面腐蚀情况四由于混凝土表面腐蚀严重,需进行修复,根据现场情况,制定如下 2 个方案.二、 方案一该修复方案采纳防腐砂浆内衬修复已腐蚀混凝土表面,再在已修复混凝土表层设置环氧树脂玻璃钢防腐涂层作为防腐层。1. 施工步骤该方案分为以下三个步骤:1) 凿除已腐蚀表面混凝土;2) 凿除部分采纳铝质防腐胶固料制作的防腐砂浆内衬修复;3) 砂浆表层设置环氧树脂玻璃钢防腐涂层。2. 技术要求环氧树脂玻璃钢防腐涂层技术要求如下:水池侧壁和底板:采纳环氧树脂玻璃钢,厚度≥5mm;顶板底面做法:采纳环氧树脂玻璃钢,厚度≥3mm。根据《工业建筑防腐蚀设计法律规范》第 6.1.5。3 条,玻璃钢的增强材料应采纳玻璃纤维毡或玻璃纤维毡与玻璃纤维布复合;复合时的富胶层厚度不应小于玻璃钢厚度的 1/3。玻璃纤维布的含胶量不小于 45%,玻璃纤维短切毡的含胶量不小于 70%,玻璃纤维表面毡的含胶量不小于 90%。 同时上述所用材料要求不得低于国家和行业标准.玻璃钢增强材料与富胶层的层数由施工单位在满足总厚度条件下自行确定。3. 具体修复范围1)底板上表面底板上表面根据标高不同,分为三个区域。区域一为素混凝土填充部分,标高 4。550~4。000;区域二为混凝土底板,标高 3。800;区域三为素混凝土填充部分,标高 2。100~3。800.底板混凝土修复做法见图 9。图 8 底板修复区域示意图图 9 底板混凝土修复做法2)侧壁与污水接触面水池侧壁与污水接触面腐蚀也较为严重,需进行修复,具体范围如图 10 所示,粗线为需要修复的混凝土池壁表面,标高为从底板顶面至顶板底面。图 10 池壁修复区域示意图水池侧壁修复做法见图 11。图 11 池壁混凝土修复做法3)顶板下表面该部分包括顶板下表面,顶板梁下表面及侧面,表面混凝土腐蚀较为严重,均需要进行修复。图 12 顶板下表面修复区域示意图顶板及顶板梁表层混凝土修复做法见图 13、14.图 13 顶板...
