2025年期BIM一级历年真题解析

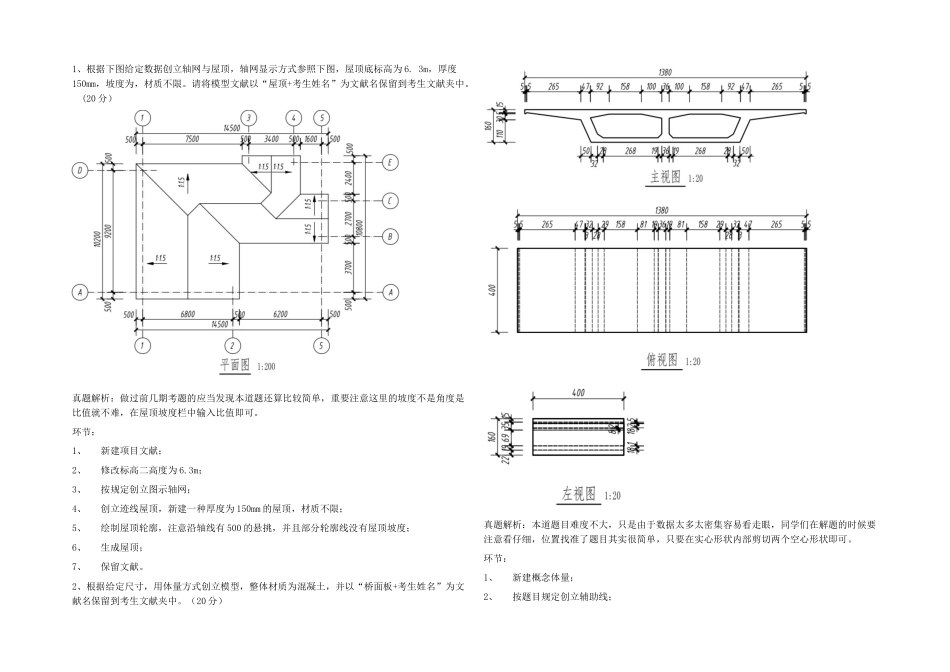

2025年期BIM一级历年真题解析_第1页
1/3

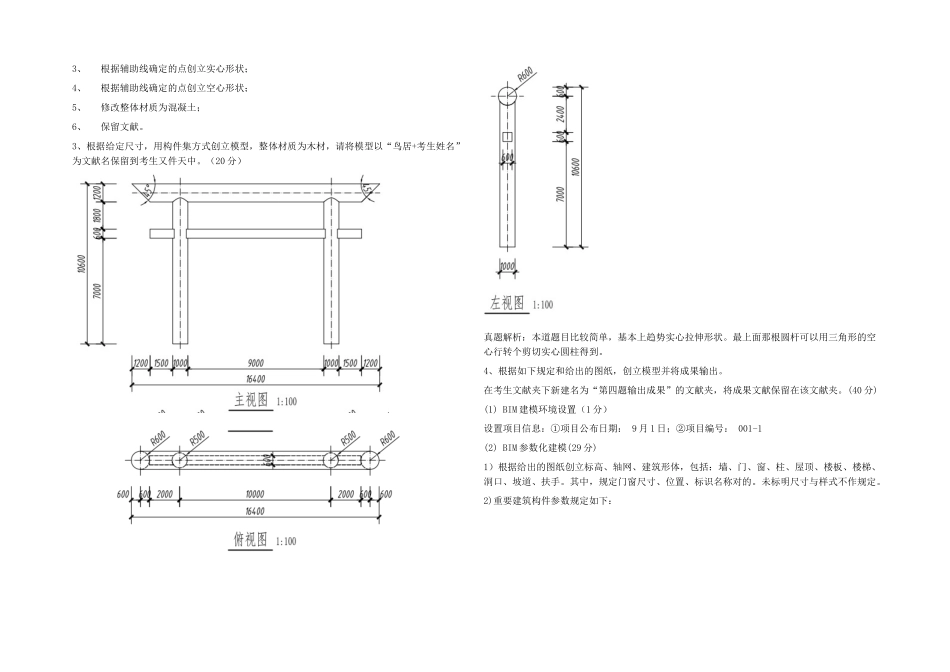

2025年期BIM一级历年真题解析_第2页
2/3

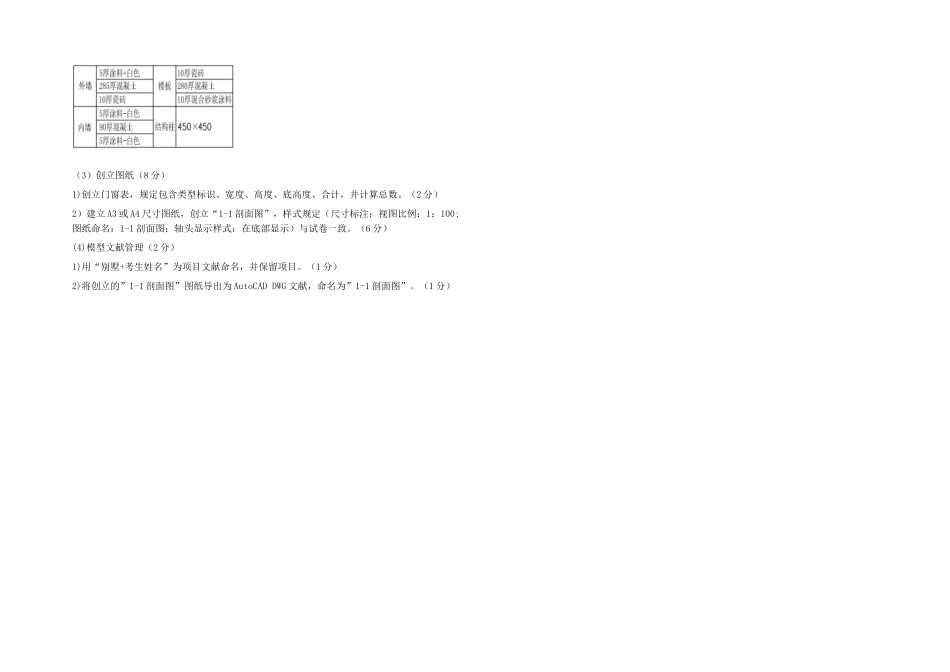

2025年期BIM一级历年真题解析_第3页
3/3
1、根据下图给定数据创立轴网与屋顶,轴网显示方式参照下图,屋顶底标高为 6. 3m,厚度150mm,坡度为,材质不限。请将模型文献以“屋顶+考生姓名”为文献名保留到考生文献夹中。 (20 分)真题解析:做过前几期考题的应当发现本道题还算比较简单,重要注意这里的坡度不是角度是比值就不难,在屋顶坡度栏中输入比值即可。环节:1、新建项目文献;2、修改标高二高度为 6.3m;3、按规定创立图示轴网;4、创立迹线屋顶,新建一种厚度为 150mm 的屋顶,材质不限;5、绘制屋顶轮廓,注意沿轴线有 500 的悬挑,并且部分轮廓线没有屋顶坡度;6、生成屋顶;7、保留文献。2、根据给定尺寸,用体量方式创立模型,整体材质为混凝土,并以“桥面板+考生姓名”为文献名保留到考生文献夹中。(20 分)真题解析:本道题目难度不大,只是由于数据太多太密集容易看走眼,同学们在解题的时候要注意看仔细,位置找准了题目其实很简单,只要在实心形状内部剪切两个空心形状即可。环节:1、新建概念体量;2、按题目规定创立辅助线;3、根据辅助线确定的点创立实心形状;4、根据辅助线确定的点创立空心形状;5、修改整体材质为混凝土;6、保留文献。3、根据给定尺寸,用构件集方式创立模型,整体材质为木材,请将模型以“鸟居+考生姓名”为文献名保留到考生又件天中。(20 分)真题解析:本道题目比较简单,基本上趋势实心拉伸形状。最上面那根圆杆可以用三角形的空心行转个剪切实心圆柱得到。4、根据如下规定和给出的图纸,创立模型并将成果输出。在考生文献夹下新建名为“第四题输出成果”的文献夹,将成果文献保留在该文献夹。(40 分)(1) BIM 建模环境设置(1 分)设置项目信息:①项目公布日期: 9 月 1 日;②项目编号: 001-1(2) BIM 参数化建模(29 分)1)根据给出的图纸创立标高、轴网、建筑形体,包括:墙、门、窗、柱、屋顶、楼板、楼梯、洞口、坡道、扶手。其中,规定门窗尺寸、位置、标识名称对的。未标明尺寸与样式不作规定。2)重要建筑构件参数规定如下:(3)创立图纸(8 分)1)创立门窗表,规定包含类型标识、宽度、高度、底高度、合计,并计算总数。(2 分)2)建立 A3 或 A4 尺寸图纸,创立“1-1 剖面图”,样式规定(尺寸标注;视图比例:1:100;图纸命名:1-1 剖面图;轴头显示样式:在底部显示)与试卷一致。(6 分)(4)模型文献管理(2 分)1)用“别墅+考生姓名”为项目文献命名,并保留项目。(1 分)2)将创立的”1-1 剖面图”图纸导出为 AutoCAD DWG 文献,命名为”1-1 剖面图”。(1 分)
