水泥灌安装方案VIP专享

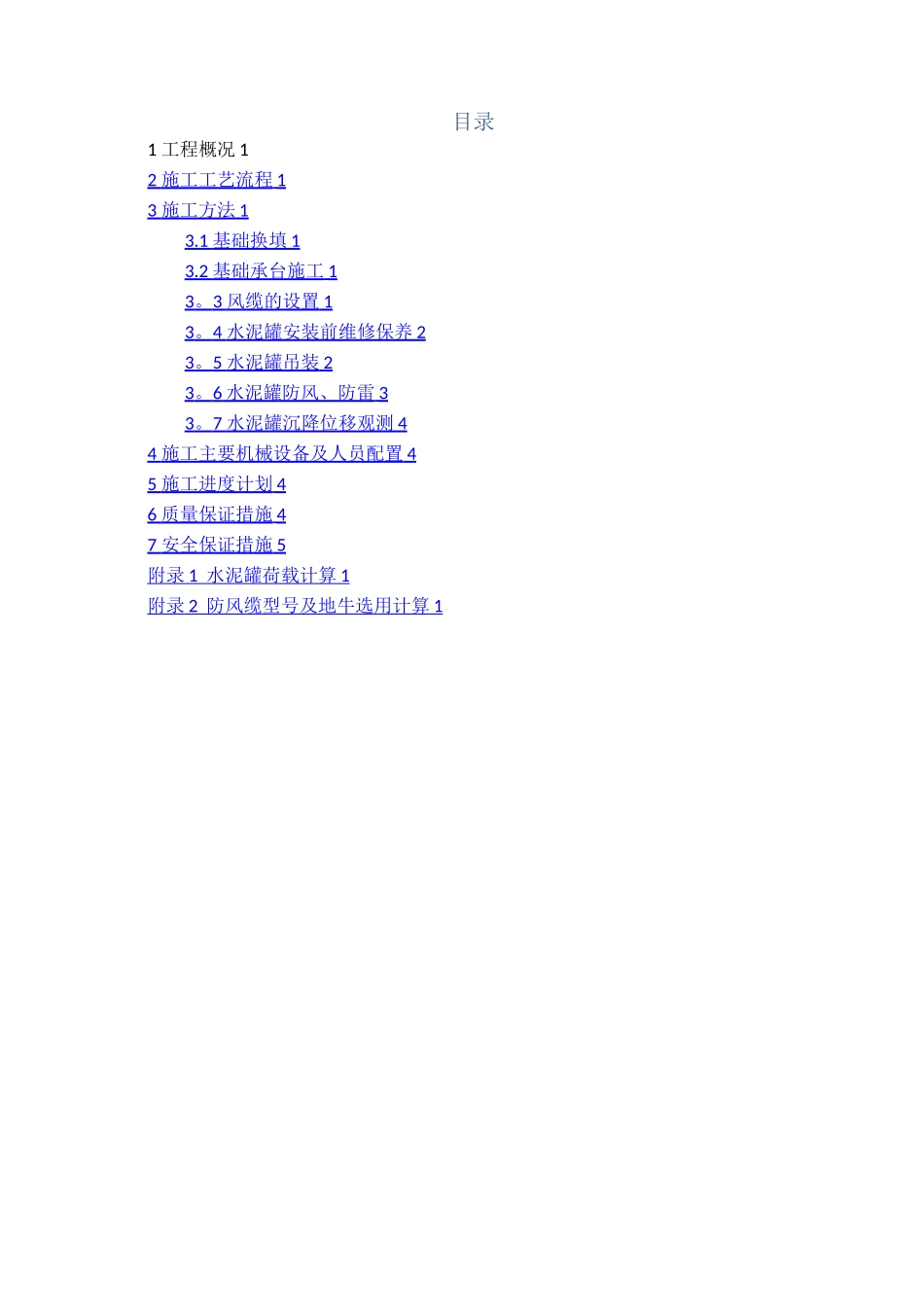

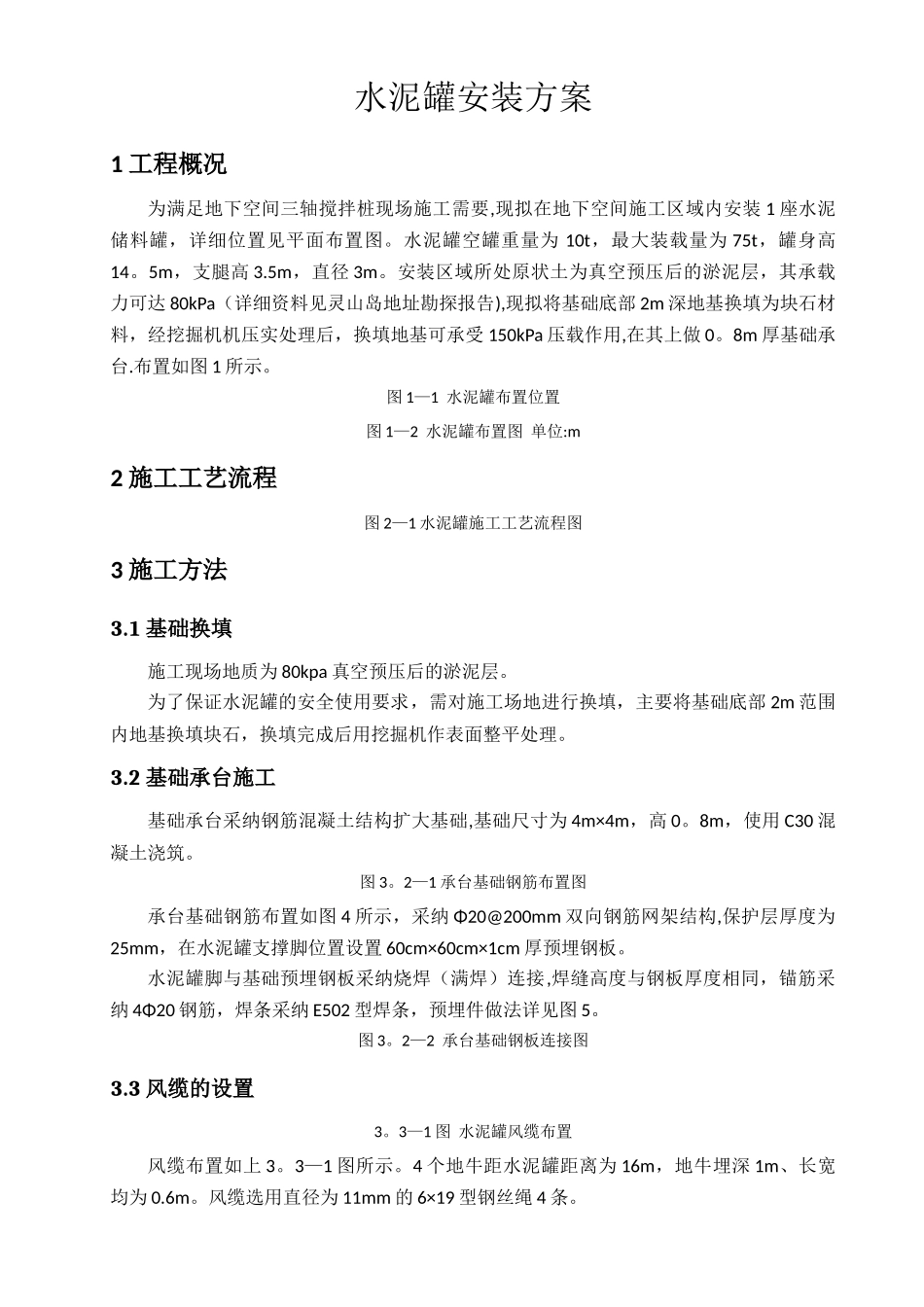

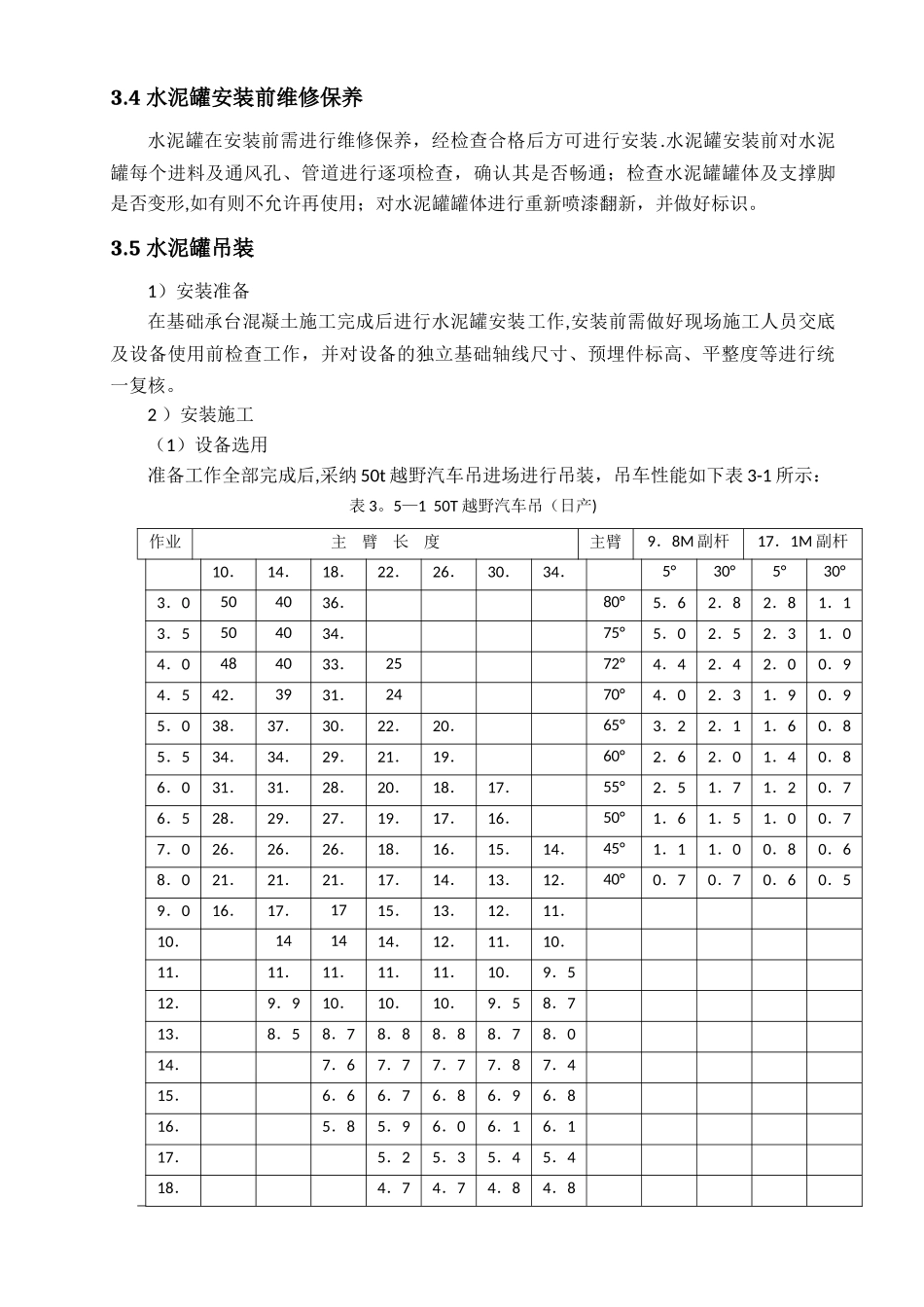

目录1 工程概况 12 施工工艺流程 1 3 施工方法 1 3.1 基础换填 1 3.2 基础承台施工 1 3 。 3 风缆的设置 1 3 。 4 水泥罐安装前维修保养 2 3 。 5 水泥罐吊装 2 3 。 6 水泥罐防风、防雷 3 3 。 7 水泥罐沉降位移观测 4 4 施工主要机械设备及人员配置 4 5 施工进度计划 4 6 质量保证措施 4 7 安全保证措施 5 附录 1 水泥罐荷载计算 1 附录 2 防风缆型号及地牛选用计算 1 水泥罐安装方案1 工程概况为满足地下空间三轴搅拌桩现场施工需要,现拟在地下空间施工区域内安装 1 座水泥储料罐，详细位置见平面布置图。水泥罐空罐重量为 10t，最大装载量为 75t，罐身高14。5m，支腿高 3.5m，直径 3m。安装区域所处原状土为真空预压后的淤泥层，其承载力可达 80kPa（详细资料见灵山岛地址勘探报告),现拟将基础底部 2m 深地基换填为块石材料，经挖掘机机压实处理后，换填地基可承受 150kPa 压载作用,在其上做 0。8m 厚基础承台.布置如图 1 所示。图 1—1 水泥罐布置位置图 1—2 水泥罐布置图 单位:m2 施工工艺流程图 2—1 水泥罐施工工艺流程图3 施工方法3.1 基础换填施工现场地质为 80kpa 真空预压后的淤泥层。为了保证水泥罐的安全使用要求，需对施工场地进行换填，主要将基础底部 2m 范围内地基换填块石，换填完成后用挖掘机作表面整平处理。3.2 基础承台施工基础承台采纳钢筋混凝土结构扩大基础,基础尺寸为 4m×4m，高 0。8m，使用 C30 混凝土浇筑。图 3。2—1 承台基础钢筋布置图承台基础钢筋布置如图 4 所示，采纳 Φ20@200mm 双向钢筋网架结构,保护层厚度为25mm，在水泥罐支撑脚位置设置 60cm×60cm×1cm 厚预埋钢板。水泥罐脚与基础预埋钢板采纳烧焊（满焊）连接,焊缝高度与钢板厚度相同，锚筋采纳 4Φ20 钢筋，焊条采纳 E502 型焊条，预埋件做法详见图 5。图 3。2—2 承台基础钢板连接图3.3 风缆的设置3。3—1 图 水泥罐风缆布置风缆布置如上 3。3—1 图所示。4 个地牛距水泥罐距离为 16m，地牛埋深 1m、长宽均为 0.6m。风缆选用直径为 11mm 的 6×19 型钢丝绳 4 条。3.4 水泥罐安装前维修保养水泥罐在安装前需进行维修保养，经检查合格后方可进行安装.水泥罐安装前对水泥罐每个进料及通风孔、管道进行逐项检查，确认其是否畅通；检查水泥罐罐体及支撑脚是否变形,如有则不允许再使用；对水泥罐罐体进行重新喷漆翻新，...
